Antena Pemasangan di Langit-Langit

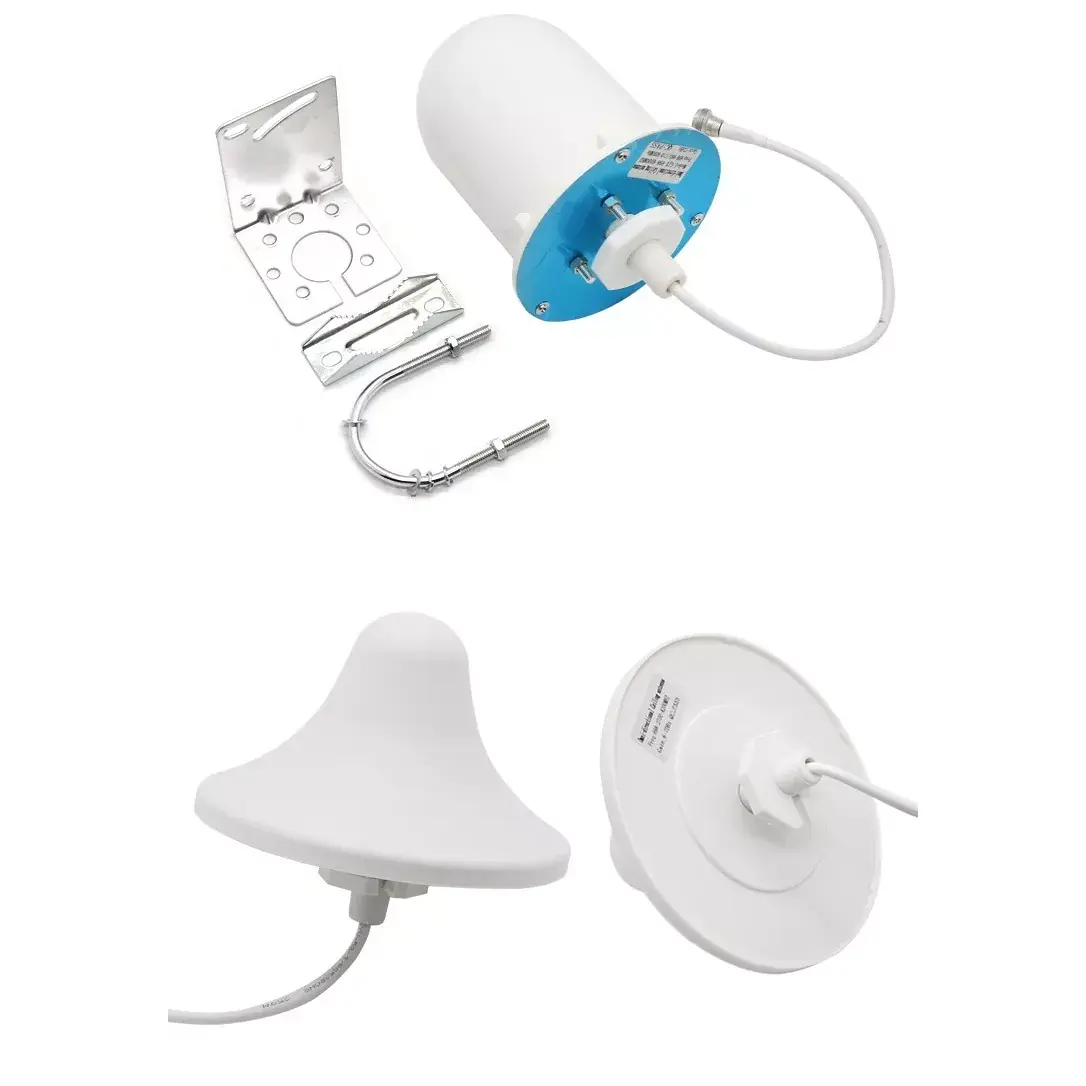

Antena Pemasangan di Langit-Langit adalah antena frekuensi radio segala arah yang dipasang di langit-langit dalam ruangan. Antena yang dipasang di langit-langit yang dikembangkan sendiri oleh Qianmu Communication memiliki desain langit-langit melingkar terintegrasi, dengan osilator tembaga murni presisi dan pelat belakang reflektor yang sangat terisolasi di dalamnya, dan merupakan antena komunikasi pita lebar pasif. Produk ini dapat langsung tertanam di langit-langit untuk mencapai radiasi sinyal seragam 360°, dengan mempertimbangkan estetika pemasangan dan kemampuan cakupan penuh, dan kompatibel secara luas dengan WiFi dalam ruangan, Bluetooth, amplifikasi sinyal 4G, dan sistem jaringan seluruh rumah. Antena komunikasi Qianmu yang dipasang di langit-langit, dengan osilator tembaga murni + proses housing ABS tahan api, sangat kompatibel dengan berbagai proyek jaringan dalam ruangan komersial seperti hotel, gedung perkantoran, pusat perbelanjaan, pabrik, dll.

Prinsip kerja

Antena komunikasi ribuan mesh yang dipasang di langit-langit mencapai transmisi dan penerimaan sinyal yang stabil melalui mekanisme ganda radiasi osilator umpan koaksial dan agregasi refleksi bawah. Struktur internal dibagi menjadi empat lapisan: konektor umpan, osilator radiasi, reflektor isolasi, dan rumah pelindung. Setiap parameter kinerja diukur di ruang anechoic, tidak ada parameter palsu yang ditandai:

1. Prinsip resonansi osilator pita lebar: Menggunakan osilator tembaga omnidireksional annular, mencakup pita frekuensi standar WiFi ganda 2400-2500 MHZ dan 5150-5850 MHZ, gelombang berdiri pita frekuensi terukur secara keseluruhan ≤1,4, tidak ada zona buta resonansi di pita frekuensi penuh, dan tidak akan ada situasi di mana pita frekuensi 5G tidak dapat ditemukan di beberapa area.

2. Konsentrasi gelombang pantulan bawah: Pelat belakang pantulan logam ditambahkan ke bagian bawah antena untuk mengatasi kehilangan sinyal yang disebabkan oleh lunas logam langit-langit dan panel aluminium langit-langit ke atas. Redaman sinyal vertikal ke bawah yang diukur berkurang sebesar 70%, 90% energi nirkabel terpancar ke ruang dalam ruangan, dan jarak jangkauan meningkat sebesar 30% pada daya yang sama.

3. Mekanisme radiasi seragam 360°: Tata letak osilator melingkar simetris, fluktuasi radiasi horizontal ≤1.2dB, tidak ada masalah ketidakseimbangan cakupan sinyal kuat di satu sisi dan tidak ada jaringan di sisi lain, perbedaan kekuatan sinyal diukur dalam radius 10 meter tidak lebih dari 5dBm.

4. Desain struktur anti-interferensi isolasi: Lapisan kapas penyerap tambahan ditambahkan di dalam wadah untuk mengisolasi kebisingan elektromagnetik yang dihasilkan oleh sakelar dan kabel di ruang komputer di atas langit-langit. Dalam skenario jaringan AP yang padat, interferensi frekuensi bersama berkurang sebesar 40%, dan kecepatan jaringan beberapa pengguna yang terhubung secara bersamaan tidak turun secara signifikan.

5. Struktur bahan stabilitas suhu yang luas: Perumahan ABS tahan api + osilator semua tembaga, diuji selama 72 jam penuaan suhu tinggi dan rendah dari -30 °C hingga +65 °C, osilator tidak ada oksidasi, kesalahan deviasi frekuensi ≤±3MHz, kinerja tidak menurun dalam lingkungan suhu tinggi jangka panjang dari langit-langit tertutup.

Kompatibel dengan peralatan pendukung

Antena yang dipasang di langit-langit ini kompatibel dengan sebagian besar perangkat komunikasi nirkabel dalam ruangan yang ada di pasaran. Modifikasi teknik tidak memerlukan aksesori adaptor tambahan dan dapat langsung dihubungkan untuk digunakan:

1. Perangkat nirkabel komersial: AP nirkabel dual-band perusahaan, router WiFi berdaya tinggi, pengontrol nirkabel AC hotel, router nirkabel yang dipasang di langit-langit

2. Peralatan peningkatan sinyal: penguat sinyal 2.4G/5G, stasiun pangkalan mikro dalam ruangan 4G/5G, pengulang sinyal ponsel, gerbang amplifikasi Bluetooth

3. Peralatan jaringan Iot: Gerbang Bluetooth, stasiun pangkalan pengumpulan dalam ruangan LoRa, gerbang sensor 2.4G industri, host kontrol pusat iot kampus

4. Aksesori teknik arus lemah: pembagi daya frekuensi radio, coupler, pengumpan dalam ruangan, modul ekspansi jaringan kotak arus lemah

Panduan instalasi dan penggunaan lengkap

(1) Poin-poin penting untuk perencanaan pra-instalasi

1. Perencanaan lokasi: Di ​​ruangan terbuka, setiap antena yang dipasang di langit-langit memiliki radius jangkauan efektif 8-12 meter. Pada kamar hotel yang memiliki banyak sekat, satu antena dipasang setiap 6-8 meter.

2. Penghindaran langit-langit: Pasang untuk menghindari pipa logam, kabel listrik yang kuat, dan switchgear di dalam langit-langit untuk mengurangi interferensi elektromagnetik;

3. Persyaratan pengkabelan: Gunakan pengumpan RF standar 50Ω, dengan setiap panjang pengumpan dikontrol dalam jarak 15 meter untuk menghindari kehilangan sinyal yang berlebihan.

(2) Proses langkah demi langkah untuk pemasangan plafon

1. Pengeboran: Buat lubang melingkar berdiameter 30mm pada papan gipsum/langit-langit aluminium melalui pengumpan frekuensi radio;

2. Pengkabelan: Hubungkan salah satu ujung pengumpan ke antarmuka SMA di bagian belakang antena yang dipasang di langit-langit dan kencangkan untuk mencegah kendor;

3. Pemasangan: Dorong bagian utama antena dari bawah langit-langit ke dalam lubang, dengan kancing belakang di atas panel langit-langit, secara otomatis mengunci dan memasang;

4. Docking ujung belakang: Hubungkan ujung lain pengumpan ke AP nirkabel, port RF penguat sinyal, dan nyalakan perangkat;

5. Pengukuran dan penerimaan aktual: Gunakan penguji sinyal untuk menguji kekuatan sinyal di area jangkauan. Kisaran -40 hingga -70 DBM dianggap cakupan yang memenuhi syarat.

(3) Catatan pasca pemeliharaan

1. Periksa setiap enam bulan apakah klip antena longgar dan sambungan pengumpan teroksidasi;

2. Di ruang bawah tanah dan dapur yang lembap, lepaskan dan bersihkan casing untuk menghilangkan debu setiap tahun untuk menghindari penumpukan debu yang mempengaruhi efisiensi radiasi;

3. Jangan menumpuk lembaran logam atau kabel di atas antena, karena akan mengurangi jangkauan jangkauan nirkabel secara signifikan.

FAQ Pertanyaan yang Sering Diajukan

Q1: Perangkat apa yang kompatibel dengan antena yang dipasang di langit-langit ini?

A1: Antena komunikasi yang dipasang di langit-langit Qianmu kompatibel dengan sebagian besar perangkat antarmuka RF 50Ω seperti aps nirkabel dual-band, amplifier sinyal WiFi berdaya tinggi, stasiun pangkalan mikro dalam ruangan 4G, dll.

Q2: Apakah Anda memerlukan alat profesional untuk memasang Antena Pemasangan di Langit-Langit? Bisakah satu orang melakukan pekerjaan itu?

A2: Tidak diperlukan alat yang rumit. Hanya diperlukan bor listrik kecil untuk membuat lubang, dan struktur snap-fit ​​sudah diperbaiki. Satu orang dapat menyelesaikan pemasangan satu antena yang dipasang di langit-langit dalam 5 menit. Produk ini dilengkapi dengan manual pemasangan, dan bahkan pekerja konstruksi yang tidak memiliki pengalaman sebelumnya dapat memahami langkah-langkah pengoperasiannya.

Q3: Dapatkah antarmuka antena, LOGO cangkang, dan kemasan disesuaikan?

A3: Dapat disesuaikan sepenuhnya. Sebagai Pabrik sumber, kami dapat mengganti semua jenis antarmuka RF SMA/N/BNC sesuai kebutuhan, mendukung sablon sutra LOGO merek pelanggan pada cangkangnya, kemasan ekspor netral khusus, kemasan kotak warna, dan jumlah pesanan minimum untuk pesanan khusus OEM/ODM dapat dinegosiasikan.

Q4: Bagaimana kami dapat memastikan jarak jangkauan sebenarnya dari antena yang dipasang di langit-langit? Bisakah kami memberikan data terukur?

A4: Ya. Setiap kumpulan antena langit-langit dilengkapi dengan laporan pengujian ruang anechoic frekuensi radio, bersama dengan video uji cakupan di tempat dan data kekuatan sinyal untuk berbagai hotel domestik dan gedung perkantoran. Semua parameter adalah nyata dan dapat diverifikasi, dan pelanggan dapat mengirimkan sampel kembali untuk pengujian mandiri dan perbandingan.
