Untuk peralatan penegakan hukum dan pencatatan lapangan yang modern, penentuan posisi yang andal lebih dari sekadar kemudahan—hal ini dapat secara langsung memengaruhi ketertelusuran bukti dan keselamatan operasional.QianmumengembangkanAntena GPS Kamera Tubuhsebagai antena keramik GNSS kelas industri untuk kamera yang dikenakan di tubuh, terminal pengumpulan bukti, peralatan patroli, dan perangkat seluler canggih lainnya. Kompatibilitas GPS, BeiDou, GLONASS, dan Galileo, desain RHCP, dan struktur keramik kokoh dirancang untuk menjaga penerimaan satelit tetap stabil di lingkungan yang menantang.
Antena GPS di dalam kamera yang dikenakan di tubuh harus mampu mengatasi gangguan pada tubuh manusia, struktur perangkat yang ringkas, pelindung logam, modul RF seluler, baterai, dan perubahan kondisi luar ruangan. Oleh karena itu, antena GNSS yang sesuai memerlukan lebih dari sekadar penerimaan satelit dasar. Artikel ini menjelaskan bagaimana konstruksi antena keramik, polarisasi melingkar, kontrol interferensi RF, material bersuhu lebar, dan pemasangan yang benar berkontribusi pada penentuan posisi yang stabil. Laporan ini juga membandingkan teknologi antena FPC keramik dan fleksibel serta menguraikan pertimbangan pemilihan dan pemasangan utama untuk produsen kamera tubuh profesional.
Daftar isi
- Apa itu Antena GPS Body Cam?
- Mengapa Performa GPS Penting pada Kamera yang Dikenakan di Tubuh?
- Faktor Kinerja Apa yang Harus Dievaluasi Pembeli?
- Antena GPS Keramik vs. Antena FPC
- Spesifikasi Teknis Utama
- Bagaimana Seharusnya Antena GPS Dipasang?
- Aplikasi Khas
- Pertanyaan Umum
- Kesimpulan

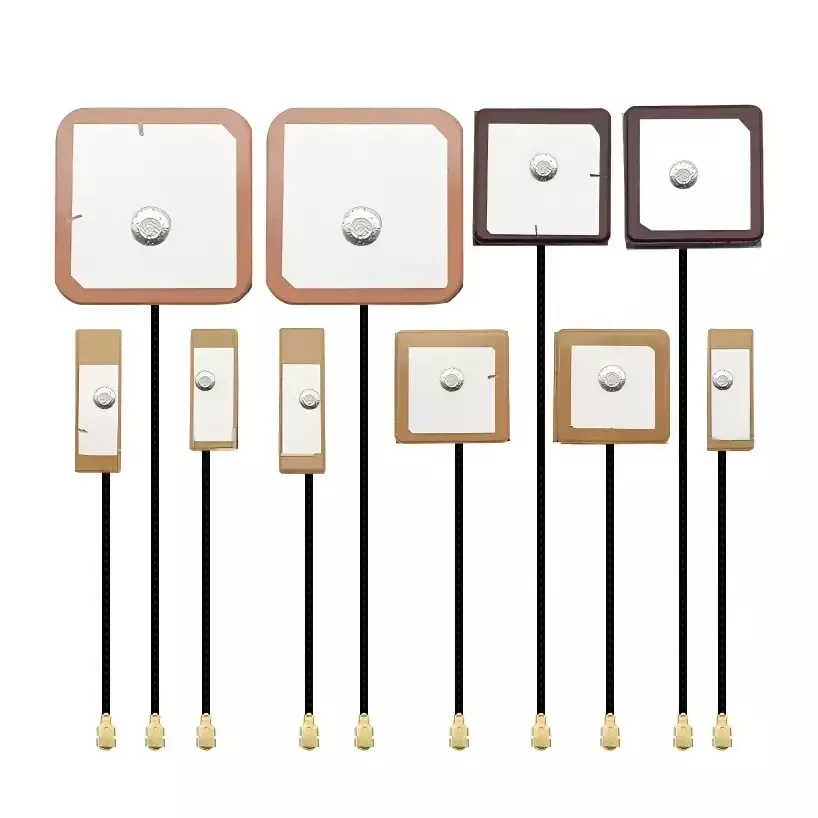

Apa itu Antena GPS Body Cam?
Antena GPS Body Cam adalah komponen penerima GNSS khusus yang dirancang untuk memperoleh sinyal navigasi satelit untuk kamera yang dikenakan di tubuh dan terminal perekam bukti portabel. Tidak seperti antena GPS untuk keperluan umum, antena ini harus beroperasi dalam wadah yang ringkas saat menghadapi hambatan tubuh, gangguan elektronik, pergerakan, dan perubahan lingkungan luar ruangan.
Solusi Qianmu menggunakan struktur patch keramik dielektrik tinggi dan polarisasi sirkular kanan (RHCP). Desainnya mendukung GPS L1 pada 1575,42 MHz dan BeiDou B1 pada 1561 MHz, sementara kompatibilitas dengan sistem navigasi satelit utama dapat mendukung aplikasi penentuan posisi profesional baik di pasar domestik maupun internasional.
Antena menerima sinyal satelit dan meneruskan sinyal RF yang dioptimalkan ke chipset penentuan posisi. Perangkat kemudian dapat menghitung informasi lokasi, kecepatan, waktu, dan ketinggian serta mengaitkan data lokasi dengan rekaman audio dan video. Hal ini menciptakan hubungan praktis antara konten rekaman dan lokasi terjadinya suatu peristiwa.
Mengapa Performa GPS Penting pada Kamera yang Dikenakan di Tubuh?
Kamera yang dikenakan di tubuh sering kali digunakan saat personel berjalan, berlari, berbelok, memasuki gedung, atau mengoperasikan kendaraan. Pergerakan ini menciptakan lingkungan RF yang lebih sulit daripada yang biasanya dialami oleh penerima GPS stasioner.
Penempatan posisi yang stabil dapat memberikan beberapa manfaat praktis:
- Ketertelusuran bukti:Informasi lokasi dapat dikaitkan dengan rekaman rekaman dan peristiwa operasional.
- Catatan lintasan berkelanjutan:Penerimaan satelit yang andal membantu mengurangi kesenjangan dalam pelacakan pergerakan.
- Kesadaran operasional:Tim lapangan dapat memperoleh informasi lokasi yang lebih dapat diandalkan selama operasi seluler.
- Mengurangi penyimpangan posisi:Performa antena yang lebih baik dapat membantu membatasi pembacaan lokasi yang tidak stabil yang disebabkan oleh sinyal yang lemah atau terpantul.
- Penerapan global:Kompatibilitas GNSS multi-sistem berguna untuk peralatan yang ditujukan untuk pasar geografis yang berbeda.
Oleh karena itu, bagi produsen, pemilihan antena harus dipertimbangkan pada tahap awal desain kamera tubuh dan bukan dianggap sebagai tugas akhir pemilihan komponen.
Faktor Kinerja Apa yang Harus Dievaluasi Pembeli?
1. Kompatibilitas Sistem Satelit
Kamera tubuh profesional dapat digunakan di berbagai negara dan lingkungan pengoperasian. Mendukung GPS dan BeiDou sekaligus mengakomodasi GLONASS dan Galileo dapat memberikan fleksibilitas yang lebih besar saat merancang peralatan untuk pasar domestik dan luar negeri.
2. Polarisasi Melingkar
Sinyal satelit GNSS memiliki karakteristik polarisasi melingkar. Antena RHCP dirancang agar sesuai dengan sifat sinyal ini dan dapat membantu mengurangi dampak sinyal tertentu yang dipantulkan dan terpolarisasi secara tidak tepat. Hal ini khususnya berguna di sekitar bangunan, kendaraan, struktur logam, dan permukaan reflektif lainnya.
3. Ketahanan terhadap Interferensi RF
Kamera tubuh modern mungkin berisi modul komunikasi 4G/5G, Wi-Fi, prosesor, baterai, dan sirkuit elektronik lainnya. Komponen-komponen ini dapat menciptakan lingkungan yang kompleks secara kelistrikan. Pencocokan antena dan pemisahan fisik yang tepat dapat membantu mengurangi sambungan RF yang tidak diinginkan dan meningkatkan stabilitas posisi.
4. Keandalan Lingkungan
Peralatan profesional mungkin terkena panas musim panas, dinginnya musim dingin, getaran, benturan, kelembapan, dan pengoperasian di luar ruangan dalam waktu lama. Desain keramik industri Qianmu ditentukan untuk kisaran suhu pengoperasian -40°C hingga +75°C, mendukung aplikasi di mana komponen tingkat konsumen mungkin tidak memberikan margin lingkungan yang memadai.
5. Daya Tahan Mekanik
Peralatan yang dikenakan di tubuh mengalami pergerakan berulang dan penanganan fisik. Struktur antena keramik yang kaku dapat memberikan stabilitas dimensi yang lebih baik daripada struktur fleksibel dalam aplikasi yang mengutamakan ketahanan mekanis.
Antena GPS Keramik vs. Antena FPC
Teknologi antena keramik dan FPC dapat bermanfaat, namun karakteristiknya berbeda. Pilihan yang tepat bergantung pada struktur produk, ruang yang tersedia, kondisi lingkungan, kinerja pemosisian yang diperlukan, dan target aplikasi.
| Faktor Perbandingan | Antena Keramik Qianmu | Antena GPS FPC Standar |
|---|---|---|
| Bahan Inti | Keramik sinter suhu tinggi industri | Film PI yang fleksibel |
| Penerimaan Sinyal | Dirancang untuk akuisisi sinyal satelit yang kuat | Cocok untuk aplikasi tujuan umum yang ringkas |
| Polarisasi | RHCP | Tergantung pada desain antena |
| Suhu Operasional | -40°C hingga +75°C | Tergantung pada model tertentu |
| Struktur Mekanik | Konstruksi keramik yang kaku | Konstruksi film yang fleksibel |
| Pengendalian Interferensi | Dirancang untuk lingkungan RF yang menuntut | Lebih bergantung pada tata letak dan instalasi sistem |
| Aplikasi Khas | Kamera tubuh profesional dan terminal industri | Elektronik konsumen dan portabel yang ringkas |
Bagi produsen yang mengembangkan perangkat perekam bukti profesional, antena GNSS keramik dapat menawarkan kombinasi yang berguna antara kinerja RF, ketahanan lingkungan, dan stabilitas struktural.
Spesifikasi Teknis Utama
Saat mengevaluasi antena GPS untuk kamera tubuh, teknisi harus meninjau spesifikasi RF dan mekanis secara lengkap daripada hanya berfokus pada kompatibilitas frekuensi nominal.
| Parameter | Spesifikasi Qianmu |
|---|---|
| Jenis Produk | Antena Pemasangan Permukaan Keramik GNSS |
| Pita Operasi | GPS L1: 1575,42 MHz; BeiDou B1: 1561MHz |
| Polarisasi | Polarisasi Melingkar Tangan Kanan (RHCP) |
| Impedansi Karakteristik | 50Ω |
| VSWR | ≤1.8 |
| Keuntungan Puncak | 3,0–3,8 dBi |
| Suhu Operasional | -40°C hingga +75°C |
| Suhu Penyimpanan | -45°C hingga +80°C |
| Instalasi | Penempatan SMT, penyolderan melalui lubang, atau konektor khusus |
Spesifikasi ini memberikan titik awal yang berguna bagi para insinyur RF. Namun, kinerja antena akhir harus selalu diverifikasi setelah integrasi ke dalam wadah kamera seluruhnya karena bahan wadah, penempatan baterai, tata letak PCB, perutean kabel, dan modul nirkabel di dekatnya dapat secara signifikan memengaruhi kinerja RF sebenarnya.
Bagaimana Seharusnya Antena GPS Dipasang?
Bahkan antena berperforma tinggi pun dapat berkinerja buruk jika tidak dipasang dengan benar. Oleh karena itu, integrasi mekanis dan RF yang tepat sangat penting.
Pilih Posisi Pemasangan yang Sesuai
Area radiasi keramik tidak boleh tertutup langsung oleh wadah logam, baterai, atau braket logam. Area non-logam di bagian atas bodi kamera umumnya lebih disukai. Qianmu merekomendasikan untuk menjaga jarak setidaknya 15 mm dari antena 4G/5G dan Wi-Fi jika struktur produk mengizinkannya.
Ikuti Prosedur Penyolderan yang Benar
Untuk antena tipe pin, sambungan solder harus lengkap dan aman. Untuk produk SMT, antena harus disejajarkan dengan benar dan dipasang sesuai dengan proses PCB yang direkomendasikan. Tekanan mekanis yang berlebihan harus dihindari karena komponen keramik dapat rusak akibat penanganan yang tidak tepat.
Kabel Kontrol dan Perutean Saluran Listrik
Kabel antena harus dirutekan dengan hati-hati untuk mengurangi sambungan yang tidak perlu dengan saluran listrik dan sirkuit arus tinggi. Jika diperlukan, bahan isolasi juga dapat digunakan untuk mengisolasi antena dari sumber interferensi listrik yang kuat.
Uji Perangkat Lengkap
Pengujian komponen laboratorium memang penting, namun hal ini tidak boleh menggantikan verifikasi mesin secara lengkap. Setelah perakitan, produsen harus mengevaluasi akuisisi satelit cold-start dan hot-start, akurasi posisi, jumlah satelit, dan kontinuitas lintasan dalam kondisi luar ruangan yang realistis.
Aplikasi Apa Saja yang Dapat Menggunakan Antena GPS Body Cam?
Antena GNSS profesional dapat mendukung berbagai peralatan perekam dan pemosisian seluler, termasuk:
- Kamera badan penegak hukum 4G/5G
- Terminal pencatatan polisi dan penegakan lalu lintas
- Kamera badan manajemen perkotaan dan administrasi jalan
- Peralatan bukti audiovisual pemadam kebakaran
- Terminal perekam yang tahan ledakan dan aman secara intrinsik
- Peralatan inspeksi pertambangan dan petrokimia
- Inspeksi listrik dan perangkat patroli kereta api
- Inspeksi luar ruangan dan terminal operasi lapangan
- Kamera multi-band yang dikenakan di tubuh berorientasi ekspor
Kombinasi penerimaan GNSS, integrasi kompak, dan ketahanan lingkungan menjadikan teknologi antena ini sangat relevan dengan peralatan profesional yang harus beroperasi terus menerus di luar lingkungan dalam ruangan yang terkendali.
Pertanyaan Umum
1. Sistem satelit apa yang didukung oleh Antena GPS Body Cam?
Antena ini dirancang berdasarkan frekuensi GPS L1 dan BeiDou B1 dan mendukung aplikasi GNSS multi-sistem yang melibatkan GPS, BeiDou, GLONASS, dan Galileo.
2. Mengapa RHCP penting untuk penerimaan GNSS?
RHCP, atau polarisasi sirkular kanan, cocok dengan karakteristik polarisasi sinyal satelit GNSS yang umum. Hal ini dapat membantu meningkatkan konsistensi penerimaan dan mengurangi dampak dari beberapa sinyal yang dipantulkan atau terpolarisasi secara tidak tepat.
3. Bisakah antena bekerja pada suhu ekstrim?
Kisaran suhu pengoperasian yang ditentukan adalah -40°C hingga +75°C, menjadikan antena ini cocok untuk banyak aplikasi luar ruangan dan industri yang menuntut.
4. Dapatkah antena disesuaikan dengan desain kamera bodi yang baru?
Ya. Sebagai produsen asli, Qianmu dapat mendukung pengembangan antena yang disesuaikan berdasarkan struktur perangkat, frekuensi pengoperasian, persyaratan pemasangan, konfigurasi konektor, dan target kinerja RF.
5. Berapa jarak bebas yang harus dijaga dari antena 4G/5G dan Wi-Fi?
Pemisahan minimal 15 mm direkomendasikan jika struktur produk memungkinkan. Jarak akhir harus dikonfirmasi melalui pengujian RF karena geometri penutup dan elektronik internal dapat mengubah posisi antena optimal.
6. Apakah pengujian di luar ruangan diperlukan setelah pemasangan antena?
Ya. Pengujian luar ruangan perangkat lengkap sangat disarankan. Insinyur harus memverifikasi akuisisi satelit, akurasi posisi, start dingin dan panas, dan kontinuitas lintasan setelah antena diintegrasikan ke dalam wadah akhir.
Kesimpulan
Antena GNSS yang andal merupakan komponen penting dari kamera profesional yang dikenakan di tubuh karena kinerja pemosisian memengaruhi keakuratan lokasi, ketertelusuran bukti, dan keandalan operasional. Konstruksi keramik, polarisasi RHCP, kompatibilitas GNSS multi-sistem, kontrol interferensi, dan kinerja suhu lebar dapat memberikan landasan yang lebih kuat untuk aplikasi kamera tubuh yang menuntut.
Qianmu menggabungkan penelitian dan pengembangan antena, manufaktur, pengujian RF, dan produksi khusus untuk mendukung produsen kamera tubuh dan integrator sistem. Untuk proyek yang memerlukan pita frekuensi, dimensi, konektor, struktur instalasi, atau pengoptimalan RF yang disesuaikan, jelajahi solusi Antena GPS Body Cam danHubungi kamiuntuk konsultasi teknis, sampel, dan pengembangan antena yang disesuaikan.
