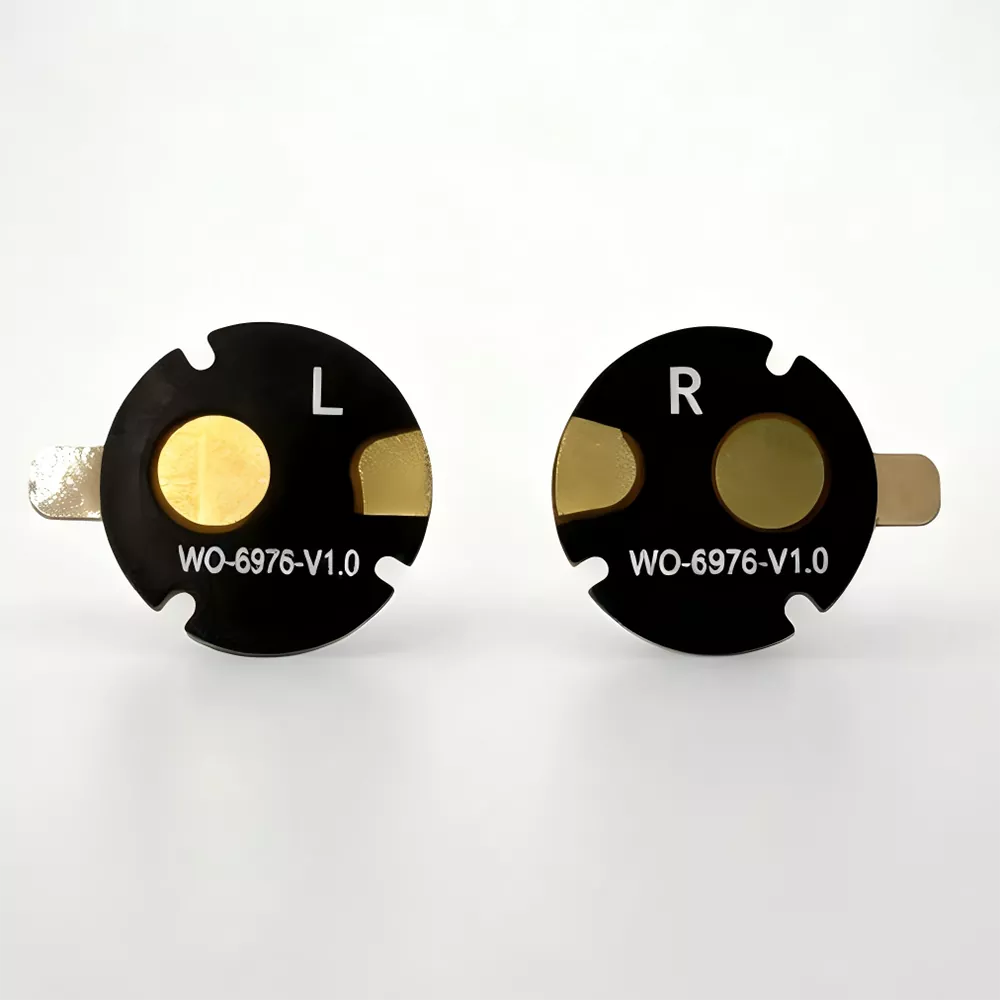

Antena Headphone Fleksibel adalah komponen transceiver RF mini yang menggunakan substrat fleksibel PI/LCP sebagai dasarnya, dengan pola radiasi konduktif yang dibentuk melalui etsa. Mereka dirancang khusus untuk earbud Bluetooth TWS, earphone nirkabel over-ear, dan headphone konduksi tulang dengan rongga internal yang kompak. Tidak seperti antena PCB atau pegas yang kaku, Antena Headphone Fleksibel menawarkan kemampuan tekuk yang sangat baik dan profil ultra-tipis, memungkinkannya menyesuaikan dengan dinding bagian dalam rumah earphone, sisi baterai, dan batang telinga yang bentuknya tidak beraturan. Hal ini secara efektif mengatasi tantangan seperti terbatasnya ruang rongga dan hambatan sinyal yang disebabkan oleh struktur logam.

Shenzhen Qianmu Communication Technology Co., Ltd., sebagai produsen antena yang berbasis di Shenzhen, mengandalkan laboratorium RF internalnya untuk terus menyempurnakan solusi desain antena headphone dan berfungsi sebagai pemasok terpercaya untuk berbagai merek headphone.

Prinsip Kerja

Mereka pada dasarnya adalah komponen radiasi RF planar mini. Sinyal listrik frekuensi tinggi dari modul audio nirkabel ditransmisikan ke sirkuit pemancar antena, yang mengubahnya menjadi gelombang elektromagnetik melalui induksi elektromagnetik. Secara bersamaan, antena menangkap gelombang elektromagnetik eksternal Bluetooth dan mengubahnya kembali menjadi sinyal listrik untuk ditransmisikan ke chip kontrol utama, sehingga memungkinkan transfer data audio dua arah antara ponsel cerdas dan earphone. Untuk mengoptimalkan kinerja dalam skenario penggunaan earphone, kami telah menyempurnakan titik umpan antena dan desain pencocokan ground untuk mengurangi kehilangan penyerapan sinyal yang disebabkan oleh kepala manusia. Kasus pengujian di dunia nyata: Untuk earbud TWS yang sama, mengganti antena pegas standar dengan Antena Headphone Fleksibel Qianmu kami meningkatkan jarak koneksi yang stabil melalui dinding dari 3,2m menjadi 6,1m, mengurangi kemungkinan pemutusan sambungan sebesar 72% (data pengujian dikumpulkan di ruang anechoic dengan pemakaian manusia secara nyata; laporan pengujian tersedia berdasarkan permintaan).

Daftar Perangkat yang Kompatibel

Antena Headphone Fleksibel ini kompatibel secara luas dengan berbagai terminal audio nirkabel:

1. TWS Earbud Bluetooth Nirkabel Sejati (In-ear, Semi-in-ear)

2. Headphone Bluetooth gantung telinga belakang terbuka, headphone konduksi udara

3. Earphone nirkabel konduksi tulang, headphone Bluetooth neckband

4. Headphone penerima audio tambahan, headphone bergaya alat bantu dengar nirkabel

5. Headset Kompak Earphone Nirkabel Portabel dengan Solusi Modifikasi Bawaan

Poin Penjualan Utama

1.Ultra-tipis dan fleksibel, dirancang agar sesuai dengan susunan earbud yang ekstrim

Tersedia dalam ketebalan 0,12–0,3 mm, dengan radius tekukan minimum ≤1,5 ​​mm, produk ini mendukung puluhan ribu siklus fleksibel tanpa retak atau delaminasi tembaga. Ini dapat ditempelkan pada batang earphone, sisi baterai, atau dinding bagian dalam rumah yang melengkung, menghilangkan kebutuhan akan area PCB datar dan membantu insinyur struktural mengurangi ukuran earphone.

Foto asli: Uji tekukan multi-sudut antena secara real time

2. Kinerja RF yang stabil mengurangi pemutusan dan kelambatan

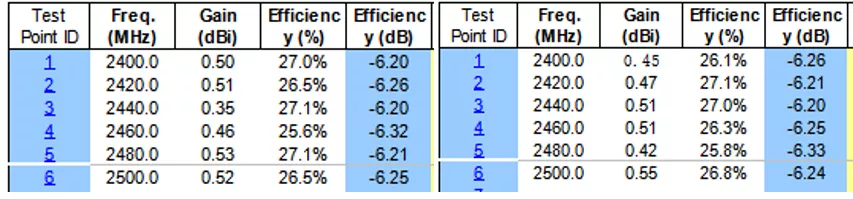

Tim Qianmu Communications RF menyelesaikan simulasi pencocokan impedansi lebih cepat dari jadwal, mencapai antena headphone VSWR ≤1,8 dan efisiensi radiasi sinyal tinggi. Hal ini secara efektif mengurangi redaman sinyal yang disebabkan oleh gangguan kepala selama pemakaian, sehingga mengurangi kegagapan audio saat berlari dan dalam perjalanan.

3. Dilengkapi dengan dukungan perekat suhu tinggi untuk perakitan otomatis yang mudah

Bagian belakang antena dilengkapi perekat dua sisi yang tahan suhu tinggi, memungkinkan pemasangan yang cepat dan aman hanya dengan melepas lapisan pelindung—tidak memerlukan klip atau sekrup. Desain ini ideal untuk perakitan cepat di jalur produksi pabrik, sehingga mengurangi waktu kerja selama pemasangan.

4. Kustomisasi Tinggi (Keuntungan Pasokan Langsung Pabrik)

Sebagai produsen antena headphone Tiongkok, kami mendukung penyesuaian pita frekuensi (terutama Bluetooth 2,4GHz yang dapat diperluas), panjang kabel, jenis terminal (U.FL, kontak kaleng), dan bahan substrat (PI untuk kelas ekonomi / LCP untuk kelas atas). Kami menawarkan produksi sampel untuk batch kecil dan jadwal pengiriman yang andal untuk pesanan volume besar.

5. Kontrol kualitas yang ketat, konsistensi tinggi

Setiap batch antena earphone menjalani pengambilan sampel dan pengujian di ruang anechoic RF, serta siklus suhu tinggi-rendah dan uji penuaan tekukan, menghilangkan variasi kinerja batch dan membuatnya cocok untuk produksi massal earphone bermerek dalam jangka panjang.

Spesifikasi Teknis

Antena Headphone Fleksibel vs. Solusi Antena Umum di Industri

Banyak produsen headphone kesulitan dalam memilih antena, terpecah antara antena pegas, antena PCB kaku, dan antena keramik. Berdasarkan pengujian dunia nyata di ribuan proyek headphone, kami telah menyusun perbandingan yang jelas dan intuitif:

Jika earbud Anda memiliki ruang internal yang terbatas, bentuk housing yang tidak beraturan, atau memerlukan konsistensi tinggi dalam produksi massal, Antena Headphone Fleksibel adalah solusi optimal. Sebagai produsen asli yang berbasis di Shenzhen, Qianmu Communications dapat dengan cepat mengoptimalkan desain antena sesuai prototipe Anda.

Peralatan pengujian ruang anechoic RF

Cara Memilih Antena Headphone Fleksibel yang Tepat

Banyak teknisi pengadaan headphone sering melakukan kesalahan saat memilih model. Berdasarkan pengalaman layanan pemasok selama bertahun-tahun, berikut empat kriteria pemilihan utama:

1. Prioritaskan konfirmasi ruang internal yang tersedia di dalam earphone, dan berikan gambar 3D tentang panjang, lebar, tinggi, dan struktur rongga. Kami akan menilai dimensi antena maksimum dan area tekukan yang diijinkan. Jangan langsung membeli antena standar yang tersedia, karena kemungkinan besar akan menghasilkan kinerja sinyal yang buruk.

2. Mendefinisikan dengan jelas tujuan pemanfaatan lingkungan hidup. Untuk produk yang menargetkan headphone olahraga dan luar ruangan, pilih versi yang dioptimalkan untuk ketahanan terhadap tikungan dan ketahanan getaran; untuk produk ekspor, konfirmasikan terlebih dahulu persyaratan sertifikasi lingkungan dari target pasar.

3. Perhatikan layanan dukungan penyetelan RF—hanya dengan membeli Antena Headphone Fleksibel tidak menjamin kegunaannya! Tanpa pencocokan dan penyetelan antena yang tepat, material terbaik sekalipun dapat mengakibatkan kelambatan kinerja. Pilihlah produsen yang memiliki teknisi RF internal, bukan sekadar perantara.

4. Kirimkan sampel kepada kami untuk pengujian sebelum melakukan pemesanan resmi. Kami akan memproduksi antena prototipe untuk pengujian di tempat oleh pelanggan. Produksi massal hanya akan dimulai setelah pengujian berhasil, sehingga meminimalkan risiko pengembangan.

Pertanyaan Umum

Q1: Apakah antena earphone mendukung ukuran khusus?

J: Ya, kami mendukung penyesuaian. Sebagai pabrik, kami dapat membentuk dan menyesuaikan dimensi eksternal, panjang kabel, dan jenis terminal sesuai dengan struktur internal earphone. Anda dapat memberikan gambar 2D/3D, dan kami akan mengevaluasi desain dan menghasilkan sampel.

Q2: Berapa jumlah pesanan minimum (MOQ) untuk antena earphone?

A: Antena earphone stok standar dengan MOQ rendah; sampel khusus tersedia dalam jumlah kecil, dan MOQ untuk pesanan produksi massal dapat dinegosiasikan. Jangan ragu untuk menghubungi tim penjualan kami untuk pertanyaan.

Q3: Dapatkah Anda memberikan laporan pengujian RF antena?

J: Ya. Setiap batch produk dilengkapi dengan data pengujian pabrik, dan kami juga dapat memberikan laporan inspeksi pihak ketiga berdasarkan permintaan pelanggan, sehingga memastikan ketertelusuran dokumentasi sepenuhnya.

Q4: Dapatkah antena earphone kompatibel dengan modul Bluetooth 5.3?

J: Sepenuhnya kompatibel. Antena Headphone Fleksibel beroperasi pada pita ISM 2.4G standar dan kompatibel dengan seluruh rangkaian modul audio Bluetooth 5.0/5.1/5.2/5.3.

Q5: Dokumen apa saja yang dapat disediakan untuk ekspor produk?

J: Kami dapat menyediakan faktur proforma, daftar pengepakan, laporan RoHS dan CE, izin usaha, dan dokumen lainnya untuk memenuhi persyaratan bea cukai di berbagai negara.
