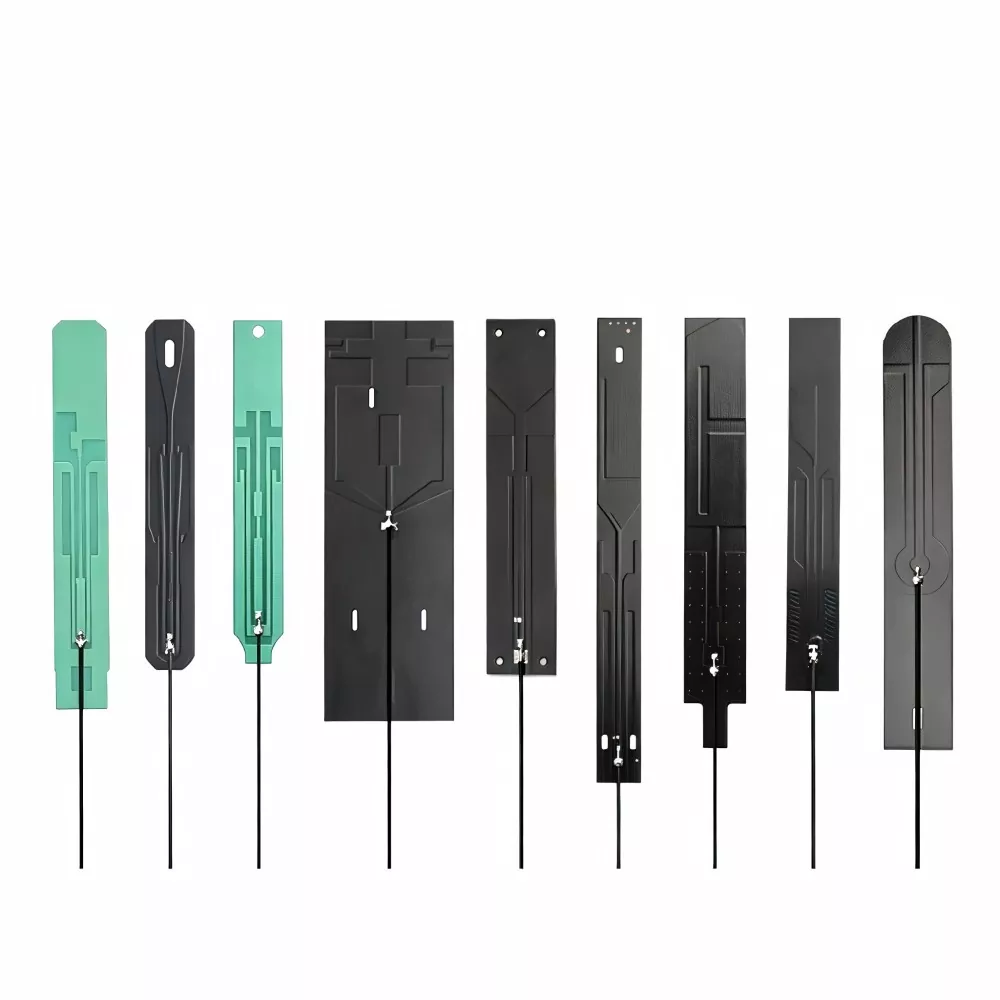

Antena FPC vs. PCB: Perbedaan Utama untuk Perangkat Elektronik Ringkas

Memilih antena untuk perangkat elektronik kompak melibatkan lebih dari sekedar menemukan komponen yang sesuai dengan ruang yang tersedia. Antena harus berfungsi dengan tata letak PCB perangkat, penutup, frekuensi pengoperasian, dan komponen sekitarnya.

Antena FPC dan antena PCB adalah dua pilihan untuk desain nirkabel tertanam. Keduanya dapat digunakan dalam perangkat elektronik kompak, namun keduanya berbeda dalam konstruksi, persyaratan pemasangan, dan kesesuaiannya dengan proses produksi.

Bagi para insinyur yang mengembangkan perangkat IoT, tablet, perangkat elektronik yang dapat dipakai, dan terminal nirkabel, memahami perbedaan-perbedaan ini sejak dini dapat membantu menghindari perubahan desain yang tidak perlu selama pembuatan prototipe.

Apa itu Antena FPC?

Antena FPC menggunakan pola konduktif pada substrat sirkuit cetak yang fleksibel. Strukturnya yang tipis memungkinkannya dipasang di ruang sempit yang sesuai atau di sepanjang permukaan melengkung tertentu di dalam selungkup elektronik.

Ini dapat berguna ketika PCB utama tidak menyediakan ruang yang cukup untuk antena atau ketika rumah perangkat memerlukan posisi pemasangan yang berbeda.

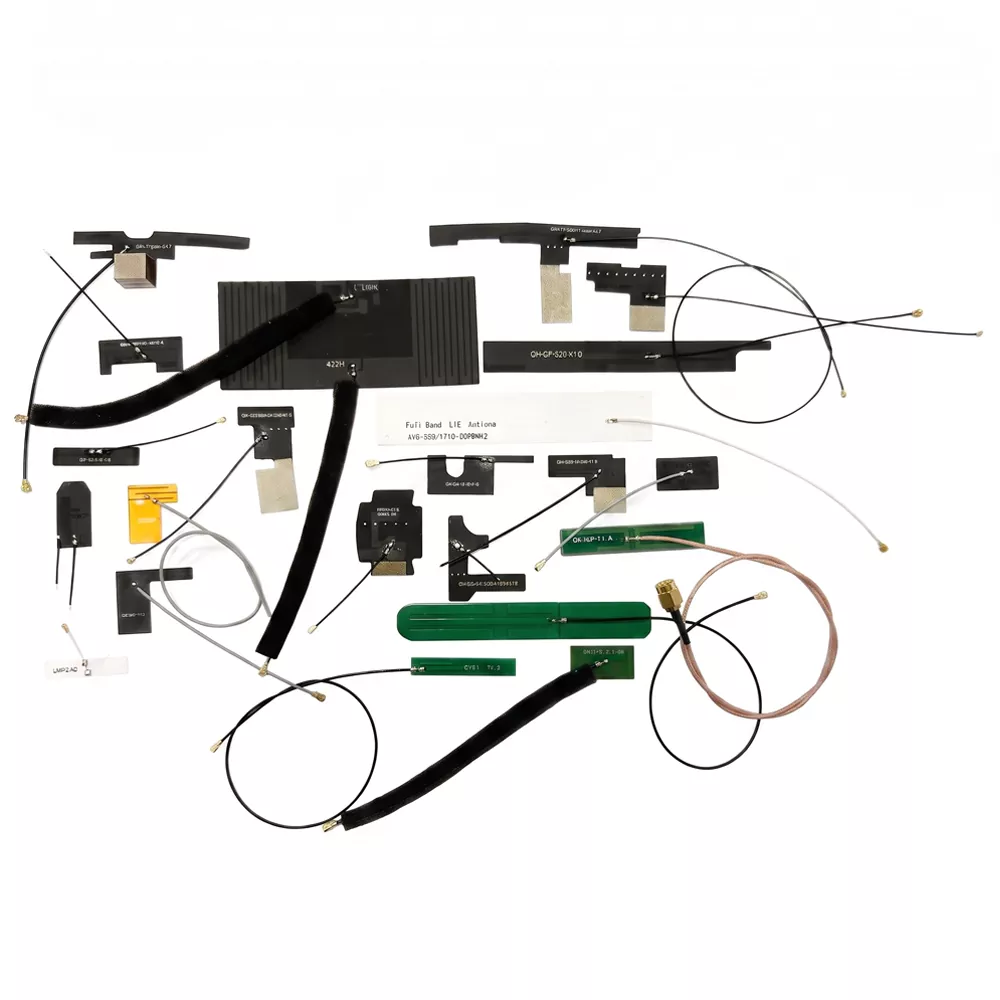

Aplikasi yang umum mencakup perangkat elektronik yang dapat dikenakan, terminal genggam, perangkat portabel, dan peralatan IoT kompak. ItuJangkauan antena FPCdari Qianmu mencakup solusi antena internal untuk berbagai aplikasi nirkabel, dengan spesifikasi yang dipilih sesuai dengan kebutuhan perangkat.

Saat mengevaluasi antena FPC, teknisi harus memeriksa dimensinya, frekuensi pengoperasian, opsi kabel dan konektor, metode pemasangan, dan jarak bebas dari komponen logam di dekatnya.

Apa itu Antena PCB?

Antena PCB dibentuk oleh pola konduktif pada papan sirkuit tercetak. Tergantung pada desainnya, ini dapat diintegrasikan ke dalam PCB utama atau ditempatkan pada papan khusus.

Pendekatan ini dapat mengurangi kebutuhan akan komponen antena terpisah ketika papan sirkuit memiliki cukup ruang untuk elemen pemancar dan jarak bebas yang diperlukan. Hal ini sering dipertimbangkan untuk modul nirkabel, pengontrol IoT, peralatan rumah pintar, dan produk lain dengan tata letak papan yang relatif stabil.

Namun, antena PCB tidak secara otomatis merupakan pilihan yang berbiaya lebih rendah atau berkinerja lebih baik. Hasilnya bergantung pada geometri antena, bidang tanah, material papan, komponen di dekatnya, dan penutup akhir.

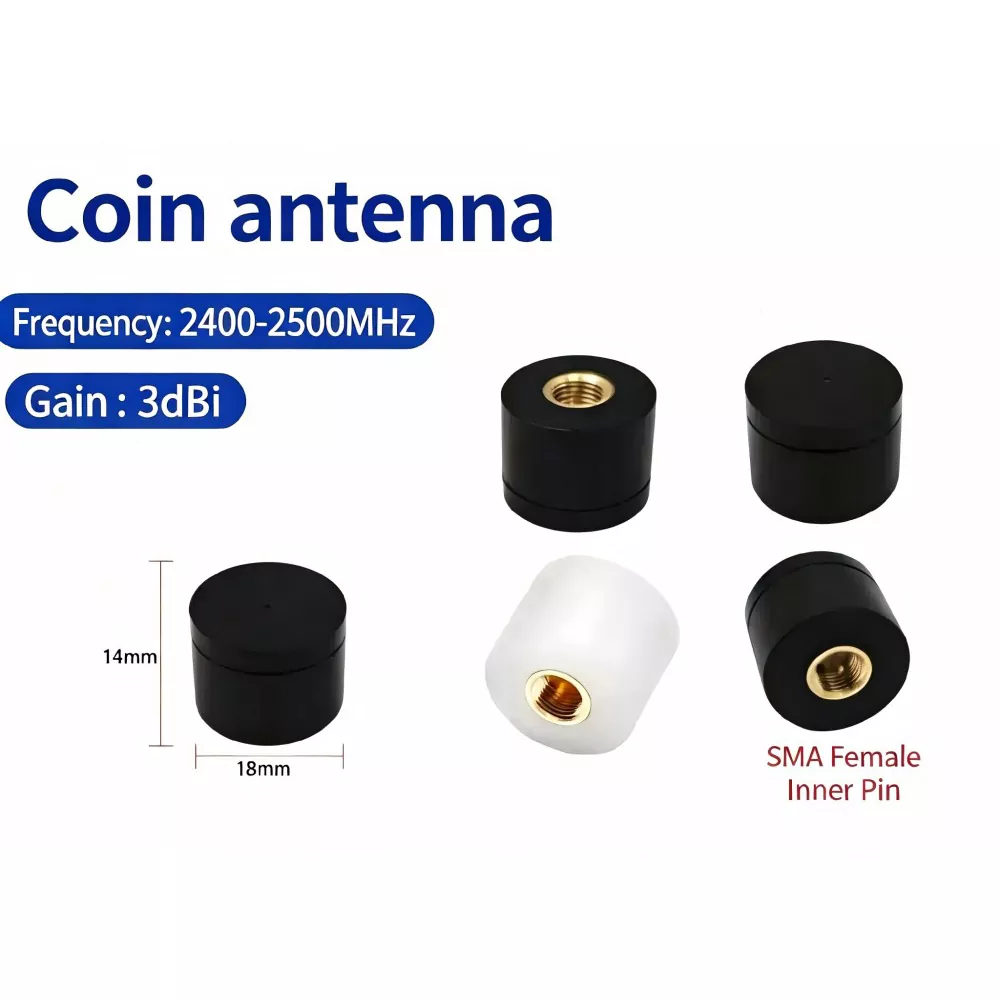

milik Qianmusolusi antena bawaanmencakup pendekatan berbasis FPC dan terintegrasi PCB untuk struktur perangkat yang berbeda.

Antena FPC vs. Antena PCB: Perbedaan Utama

Perbedaan praktisnya adalah bagaimana setiap antena dipasang ke dalam produk. Antena FPC memberikan lebih banyak kebebasan dalam penempatannya, sedangkan antena PCB dapat menyederhanakan integrasi ketika papan sirkuit telah dirancang mengelilinginya.

Tidak ada jenis yang menjamin kinerja nirkabel lebih baik tanpa pengujian pada perangkat yang dimaksud.

1. Ruang Instalasi dan Desain Mekanik

Ketersediaan ruang seringkali menjadi faktor pertama yang dinilai.

Antena FPC dapat ditempatkan di sepanjang dinding enclosure atau di dalam area internal yang sempit, asalkan batas tekukan antena, kondisi pemasangan, dan persyaratan kelistrikan terpenuhi. Ini dapat berguna pada perangkat yang baterai, layar, dan mainboardnya menempati sebagian besar ruang yang tersedia.

Antena PCB membutuhkan area yang sesuai di papan sirkuit. Tata letaknya harus memperhitungkan elemen radiasi, bidang tanah, dan jarak bebas dari komponen lainnya.

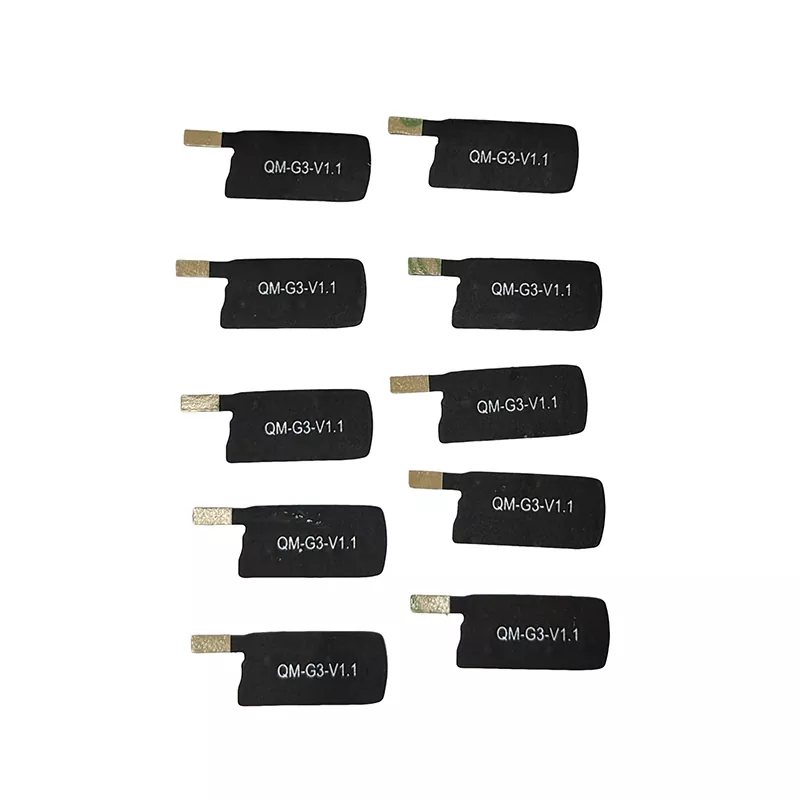

Misalnya, tablet dengan tata letak internal yang padat mungkin mendapat manfaat dari evaluasi antena fleksibel yang dapat diposisikan jauh dari area ramai. milik QianmuAntena Tablet FPC ultra-tipisadalah produk yang relevan untuk ditinjau ketika menilai jenis integrasi ini.

Pilihan akhir harus didasarkan pada desain mekanis yang lengkap dan bukan pada dimensi antena saja.

2. Kinerja RF dan Stabilitas Sinyal

Antena yang fleksibel tidak secara otomatis memberikan penerimaan yang lebih kuat, dan antena yang terintegrasi dengan PCB belum tentu lebih stabil.

Kinerja tergantung pada frekuensi operasi, geometri antena, pencocokan impedansi, referensi ground, bahan penutup, dan komponen sekitarnya. Baterai, braket logam, layar, dan kabel semuanya dapat memengaruhi antena yang dipasang.

Sebelum memilih antena, teknisi harus memastikan parameter berikut:

• Frekuensi operasi dan bandwidth yang dibutuhkan

• Impedansi dan VSWR

• Keuntungan dan pola radiasi

• Jarak bebas bidang tanah dan antena

• Persyaratan konektor dan kabel umpan

• Kinerja dalam enklosur yang sudah jadi

Untuk perangkat nirkabel ringkas, menguji antena pada posisi pemasangan sebenarnya sangatlah penting. Hasil yang diperoleh dari antena mandiri mungkin tidak mewakili kinerjanya setelah antena dirakit menjadi produk akhir.

3. Biaya Pembuatan dan Perakitan

Total biaya tergantung pada desain perangkat secara keseluruhan, bukan hanya harga antena.

Antena PCB dapat mengurangi komponen terpisah dan langkah perakitan jika sesuai dengan tata letak papan yang ada. Namun, jika desain memerlukan perubahan pada dimensi PCB, perutean, atau penempatan komponen, perubahan tersebut dapat meningkatkan pekerjaan pengembangan.

Antena FPC adalah komponen terpisah dan mungkin memerlukan bahan pemasangan tambahan, kabel, atau konektor. Namun hal ini mungkin lebih praktis jika menghindari desain ulang PCB atau enclosure yang besar.

Untuk proyek OEM, bandingkan biaya berikut:

• Pembuatan antena

• Modifikasi PCB dan enclosure

• Kabel, konektor, dan bahan pemasangan

• Perakitan dan inspeksi

• Pengujian prototipe dan penyetelan RF

• Volume produksi dan permintaan yang diharapkan

Meminta penawaran harga berdasarkan persyaratan teknis yang sama memberikan perbandingan yang lebih berguna daripada menilai kedua teknologi berdasarkan harga komponen dasarnya.

4. Antena Mana yang Cocok untuk Aplikasi Anda?

Desain yang sesuai bergantung pada struktur fisik perangkat dan persyaratan nirkabel.

Perangkat yang dapat dipakai dan portabel:Antena FPC mungkin layak untuk dievaluasi ketika penutupnya melengkung atau tata letak internal menyisakan ruang terbatas untuk struktur antena yang kaku.

Produk rumah pintar dan IoT:Kedua opsi tersebut mungkin cocok. Keputusannya tergantung pada standar nirkabel, tata letak papan, penutup, dan proses perakitan.

Peralatan nirkabel industri:Antena PCB dapat bekerja dengan baik jika tata letak papan diperbaiki dan tersedia jarak yang cukup. Antena FPC mungkin berguna ketika ruang pemasangan terbatas.

Terminal tablet dan genggam:Antena yang fleksibel dapat memberikan opsi penentuan posisi tambahan, terutama ketika struktur internalnya penuh sesak. Pilihan terakhir masih memerlukan validasi RF.

milik Qianmurangkaian produkmencakup kategori antena internal dan eksternal untuk berbagai aplikasi nirkabel. Meninjau struktur produk yang tersedia di samping gambar perangkat dapat membantu mempersempit pilihan yang tepat.

5. Informasi Apa yang Dibutuhkan untuk Antena Kustom?

Sebelum meminta penawaran atau prototipe, persiapkan detail penting dari aplikasi yang dimaksud:

1. Pita frekuensi:Tentukan frekuensi pengoperasian dan standar nirkabel yang diperlukan.

2. Dimensi yang tersedia:Berikan ukuran antena maksimum dan area pemasangan yang tersedia.

3. Struktur perangkat:Bagikan gambar PCB, dimensi penutup, dan posisi komponen logam atau baterai di dekatnya.

4. Persyaratan RF:Identifikasi impedansi target, bandwidth, VSWR, penguatan, dan kriteria kinerja lain yang berlaku.

5. Metode koneksi:Konfirmasikan apakah desain memerlukan koneksi PCB langsung, kabel koaksial, konektor IPEX, atau antarmuka lainnya.

6. Persyaratan pengujian:Tentukan pengukuran RF yang diperlukan atau validasi tingkat produk.

7. Rencana produksi:Berikan kuantitas prototipe, volume pesanan yang diharapkan, dan jadwal pengembangan.

Detail ini membantu menentukan apakah antena FPC, antena PCB, atau struktur antena internal lainnya sesuai untuk proyek tersebut.

Pertanyaan yang Sering Diajukan

Apakah antena FPC lebih baik daripada antena PCB?

Tidak di setiap aplikasi. Antena FPC memberikan fleksibilitas lebih besar dalam penempatan fisik, sedangkan antena PCB dapat menyederhanakan integrasi ketika tata letak papan menyediakan ruang yang cukup. Pilihan yang tepat bergantung pada struktur perangkat dan persyaratan RF.

Bisakah antena FPC dan PCB mendukung Wi-Fi dan Bluetooth?

Ya. Keduanya dapat dirancang untuk aplikasi Wi-Fi dan Bluetooth, termasuk produk 2,4 GHz. Kompatibilitas tergantung pada desain antena, bandwidth, pencocokan, dan kondisi pemasangan.

Apakah antena PCB selalu lebih murah?

Tidak. Antena PCB dapat mengurangi komponen terpisah dan pekerjaan perakitan, namun desain ulang PCB dapat menambah biaya pengembangan. Antena FPC mungkin lebih ekonomis jika menghindari perubahan besar pada mainboard atau enclosure.

Apa yang mempengaruhi kinerja antena internal?

Frekuensi pengoperasian, geometri antena, ground plane, pencocokan impedansi, bahan penutup, dan komponen di sekitarnya semuanya dapat memengaruhi kinerja. Pengujian pada perangkat yang sudah jadi sangatlah penting.

Bisakah Qianmu menyediakan antena FPC khusus?

Halaman antena FPC Qianmu menjelaskan opsi penyesuaian yang tersedia, termasuk dimensi, frekuensi, konektor, kabel, dan metode pemasangan. Spesifikasi akhir harus dikonfirmasikan terhadap persyaratan RF dan mekanis proyek.

Memilih Antara Antena FPC dan PCB

Keputusan antara antena FPC dan antena PCB harus dimulai dengan tata letak perangkat, frekuensi pengoperasian, dan kinerja nirkabel yang diperlukan. Fleksibilitas pemasangan, langkah perakitan, dan total biaya pengembangan harus dinilai bersama.

Untuk produk elektronik kompak, mengonfirmasi posisi antena sejak dini dan menguji desain pada wadah yang dimaksudkan dapat mengurangi perubahan yang tidak dapat dihindari dalam pengembangan nanti.

Untuk mengevaluasi opsi yang sesuai, tinjau solusi antena FPC Qianmu dan opsi antena internal lainnya sesuai dengan kebutuhan perangkat Anda.
