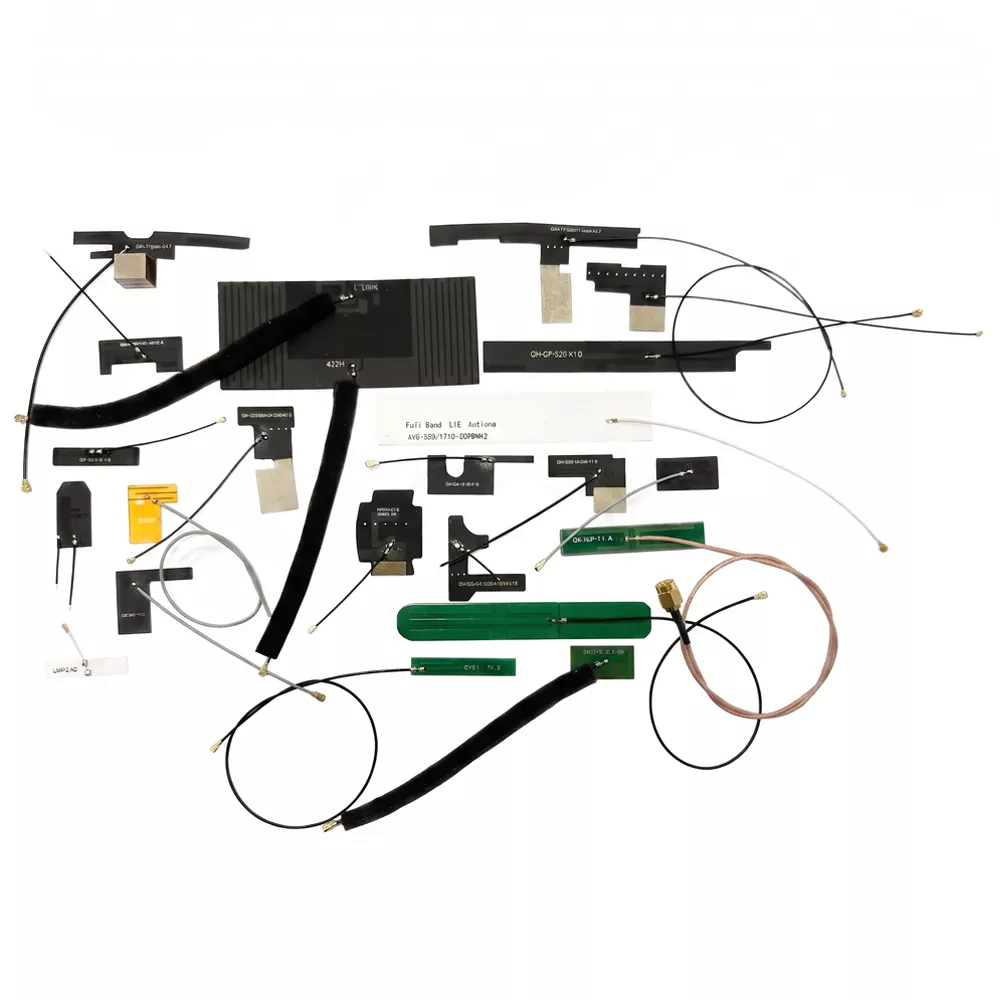

Antena Sirkuit Cetak Fleksibel (FPC)

Apa itu Antena FPC?

Antena FPC, atau Antena Sirkuit Cetak Fleksibel (FPC), menggunakan film PI dan PET fleksibel sebagai substratnya dan dibuat dengan cara etsa dan pencetakan untuk membuat sirkuit antena. Ini memiliki karakteristik ringan, tipis, fleksibel, dan dapat ditekuk, memungkinkannya menyesuaikan diri dengan permukaan melengkung. Ketebalannya berkisar antara 0,03 hingga 0,2 mm, dan beratnya kurang dari 1 gram. Antena dapat mengirim dan menerima sinyal nirkabel dan kompatibel dengan protokol termasuk WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT, dan LoRa, yang mencakup pita frekuensi 2.4 GHz, 5 GHz, dan 5.8 GHz. Qianmu Communications adalah produsen antena FPC profesional dengan pengalaman industri yang mendalam selama bertahun-tahun. Kami dilengkapi dengan tiga ruang microwave anechoic dan memiliki lebih dari sepuluh personel R&D yang berdedikasi, memungkinkan kami menyediakan layanan terpadu—mulai dari desain solusi antena hingga produksi massal.

Nilai jual utama

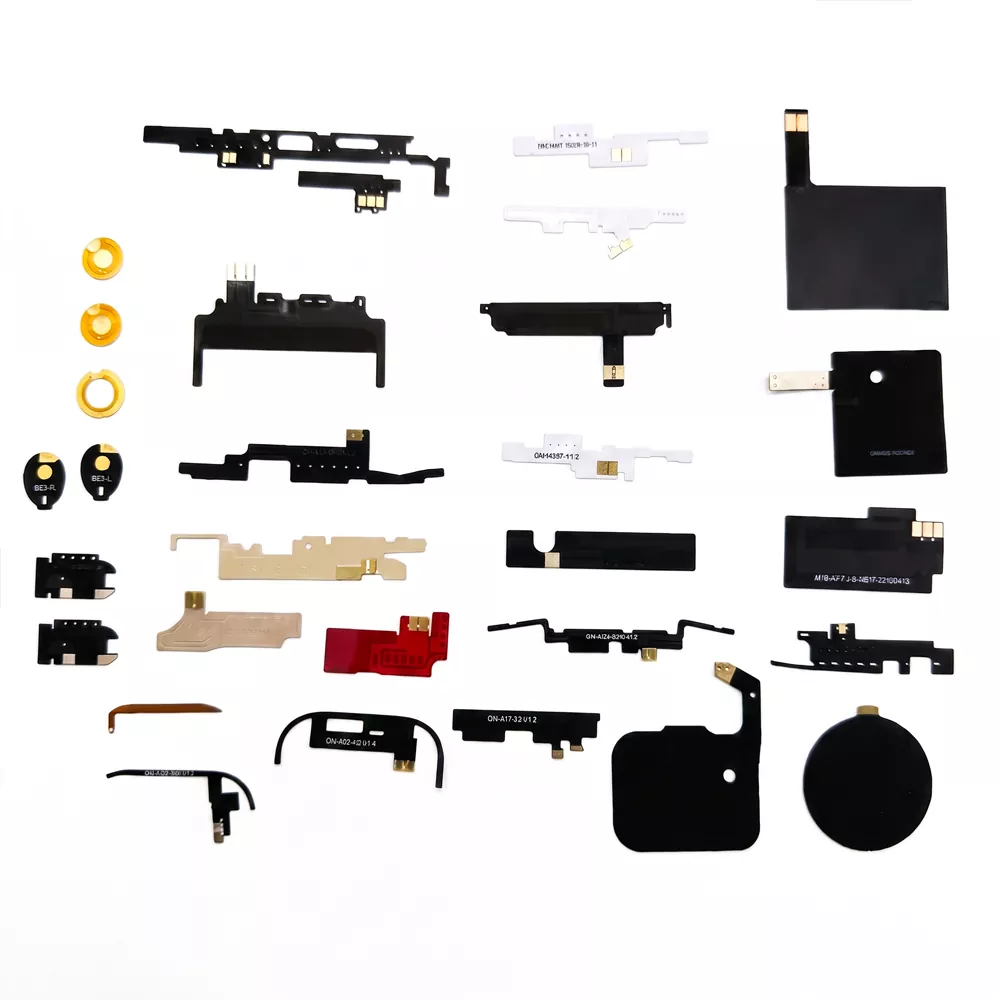

Sangat tipis dan fleksibel, bebas ruang.

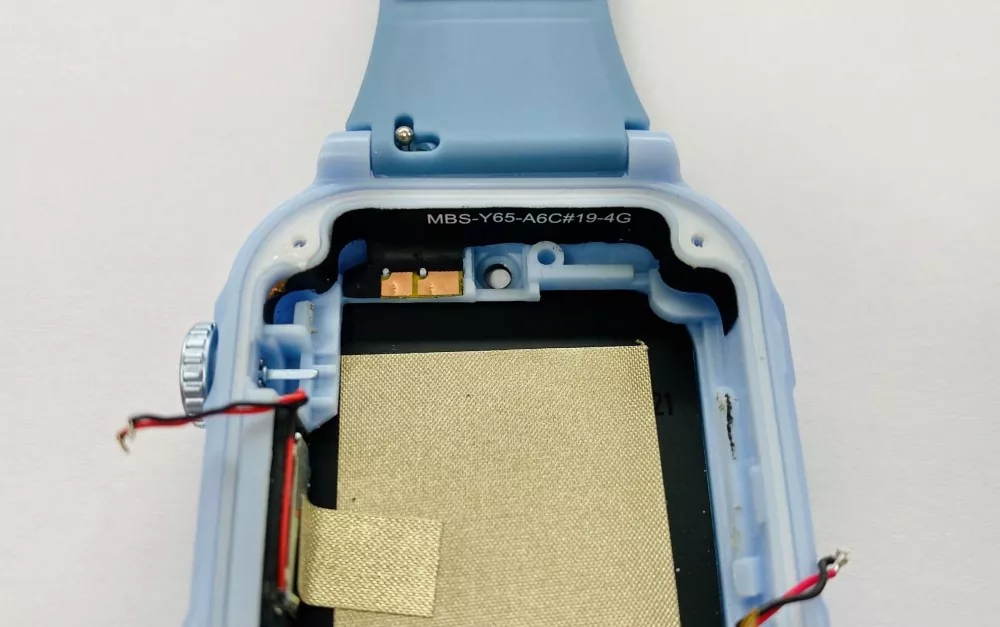

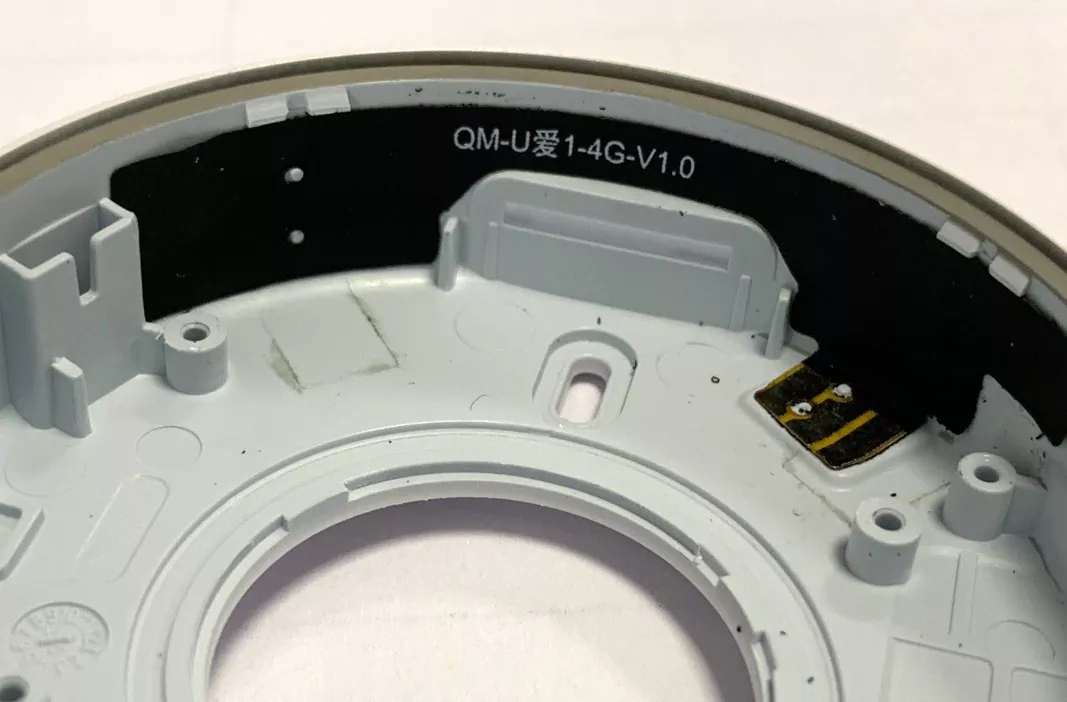

Antena Sirkuit Cetak Fleksibel (FPC) memiliki ketebalan hanya 0,03–0,2 mm dan dapat ditekuk atau dilipat sesuka hati. Antena ini dapat ditekuk 90° di sepanjang dinding bagian dalam rongga di dalam perangkat, beradaptasi secara sempurna dengan berbagai desain struktural yang rumit. Baik casing perangkat datar atau melengkung, antena FPC dapat dengan mudah menyesuaikan diri dengan permukaannya.

Cakupan pita lebar multi-band

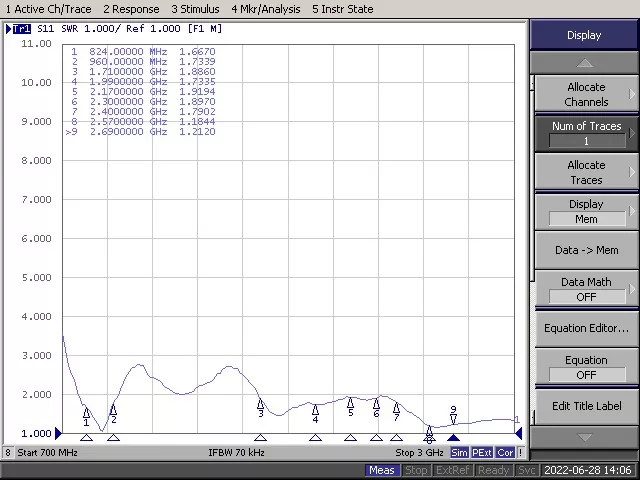

Mendukung berbagai protokol komunikasi termasuk 4G/5G, WiFi full-band, Bluetooth, GPS/GNSS, LoRa, dan NFC. Antena FPC chip tunggal dapat mencakup pita frekuensi mulai dari 700 MHz hingga 2700 MHz—atau bahkan lebih luas. Untuk memenuhi kebutuhan komunikasi perangkat multi-mode dan multi-frekuensi.

Desain ringan

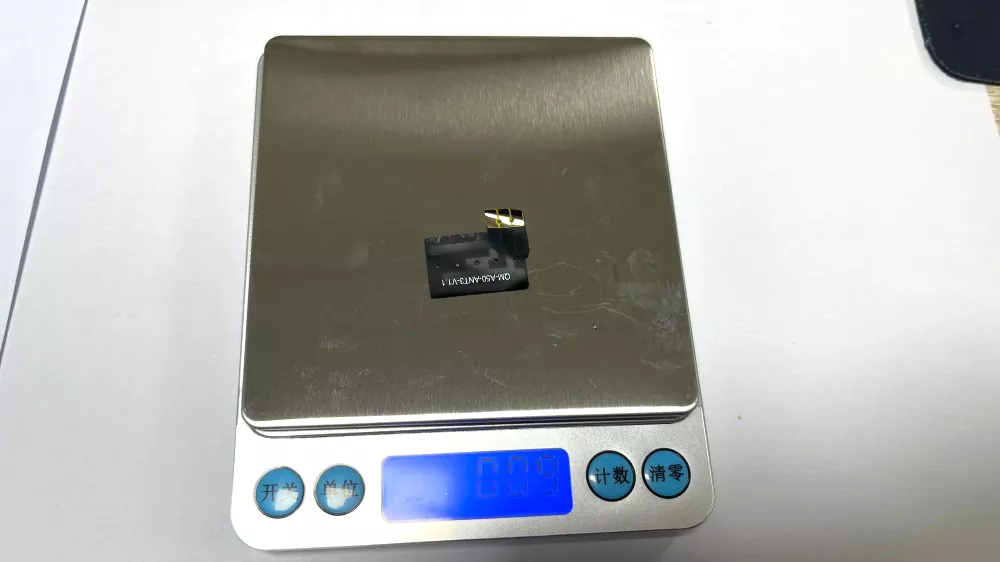

Antena FPC memiliki berat kurang dari 1 gram. Lebih dari 50% lebih ringan dari antena logam tradisional. Untuk produk yang sensitif terhadap berat seperti perangkat wearable dan drone, antena FPC adalah pilihan terbaik..

Siap digunakan langsung dari kotaknya, mudah dirakit.

Dilengkapi dukungan perekat standar 3M 300LSE untuk perakitan kupas dan tempel dengan cepat dalam 2 menit. Tersedia dengan opsi konektor IPEX, U.FL, MHF4, dan lainnya.

Catatan Penting untuk Pemasangan Antena

1. Jauhkan dari Permukaan Logam

Jangan memasang antena secara langsung pada atau dekat dengan permukaan logam, karena hal ini dapat mempengaruhi pencocokan impedansi, mengubah pola radiasi, dan mengurangi efisiensi antena secara keseluruhan.

2. Hindari Membungkuk Berlebihan

Jangan membengkokkan atau melipat antena secara berlebihan selama pemasangan, karena perubahan bentuk yang berlebihan dapat merusak konduktor internal dan berdampak buruk pada kinerja RF.

3. Pastikan Instalasi Aman

Pasang antena dengan kuat dan merata selama pemasangan untuk mencegah deformasi yang dapat mempengaruhi kinerja radiasi dan stabilitas sinyal.

4. Pertahankan Jarak yang Cukup di Sekitar Antena

Pertahankan jarak minimal 5 mm di atas dan di kedua sisi antena. Hindari menempatkan komponen logam, jejak sinyal berkecepatan tinggi, atau area tembaga besar di dekat antena untuk memastikan kinerja optimal.

5. Tangani dengan Hati-hati Selama Perakitan

Meskipun antena memiliki struktur yang fleksibel, material FPC memiliki kekuatan mekanik yang terbatas. Hindari tarikan, puntiran, atau benturan yang berlebihan selama pemasangan dan perakitan.

6. Simpan di Lingkungan yang Kering

Hindari menyimpan antena di lingkungan bersuhu tinggi atau lembab. Jaga produk tetap kering untuk menjaga kinerja listrik stabil dan keandalan jangka panjang.

Kontrol Kualitas dan Pengujian

Qianmu Communications menerapkan manajemen kualitas yang ketat di seluruh proses produksi, meliputi pemeriksaan bahan baku, pemantauan produksi, dan pengujian produk jadi.

Pemeriksaan Material Masuk

Semua material yang masuk, termasuk substrat FPC, foil tembaga, perekat, dan konektor, menjalani pemeriksaan kualitas yang ketat untuk memastikan keandalan dan konsistensi.

Inspeksi Optik AOI

Inspeksi Optik Otomatis (AOI) digunakan untuk memverifikasi keakuratan perutean sirkuit antena, kualitas sambungan solder, dan penampilan produk untuk mencegah cacat produksi.

Pengujian Kinerja RF

Parameter utama RF, termasuk rasio gelombang berdiri tegangan (VSWR), penguatan, dan pola radiasi, diuji di lingkungan kamar gelap profesional untuk memastikan kinerja antena memenuhi persyaratan.

Pengujian Keandalan Lingkungan

Antena menjalani berbagai uji keandalan, termasuk uji siklus suhu tinggi dan rendah, uji kelembapan, uji umur lentur, dan evaluasi lingkungan lainnya.

Manajemen Konsistensi Batch

Kontrol produksi yang ketat memastikan kinerja yang konsisten dan kualitas yang stabil di setiap batch produk.

Pengalaman Manufaktur Antena Profesional

Selama lebih dari dua dekade, Qianmu Communications telah berdedikasi pada industri antena terminal, dengan fokus pada penelitian dan pengembangan, produksi, dan penjualan antena terminal komunikasi nirkabel. Produk kami banyak digunakan pada perangkat komunikasi seluler, termasuk ponsel cerdas, tablet, sistem pembayaran seluler, drone, perangkat pengisi daya nirkabel, mobil, stasiun pangkalan, dan perangkat yang dapat dikenakan.

Cara Memilih Antena FPC

1. Konfirmasikan frekuensi pengoperasian

Identifikasi teknologi nirkabel yang dibutuhkan perangkat Anda, seperti 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa, atau NFC. Pilih antena yang mendukung semua pita frekuensi yang diperlukan.

2. Evaluasi ruang instalasi yang tersedia

Ukur ruang yang tersedia di dalam perangkat, termasuk panjang, lebar, dan posisi pemasangan. Berkat strukturnya yang fleksibel dan dimensi yang dapat disesuaikan, antena FPC sangat cocok untuk wadah yang kompak atau berbentuk tidak beraturan.

3. Verifikasi jenis konektor RF

Periksa konektor RF yang digunakan pada PCB, seperti IPEX, U.FL, atau MHF4. Konektor antena harus sesuai dengan antarmuka modul untuk memastikan kinerja RF yang andal.

4. Tinjau parameter utama RF

· Keuntungan: Pilih keuntungan yang sesuai berdasarkan aplikasi dan lingkungan instalasi.

· VSWR: Nilai di bawah 2,0 umumnya direkomendasikan untuk pencocokan impedansi yang baik.

· Efisiensi: Efisiensi yang lebih tinggi membantu meningkatkan kinerja transmisi dan sensitivitas penerima.

· Impedansi: Impedansi RF standar adalah 50Ω dan harus sesuai dengan modul RF.

5. Pertimbangkan opsi penyesuaian

Jika produk standar tidak memenuhi persyaratan desain Anda, pilih produsen antena FPC yang menyediakan layanan penyesuaian, termasuk dimensi antena, panjang kabel, jenis konektor, dan penyetelan RF.

6. Mengevaluasi kemampuan pemasok

Pilih pemasok antena FPC dengan sistem manajemen kualitas yang mapan, keahlian teknik RF, dan kemampuan manufaktur yang andal untuk memastikan kualitas produk yang konsisten dan pasokan jangka panjang.

Pertanyaan Umum

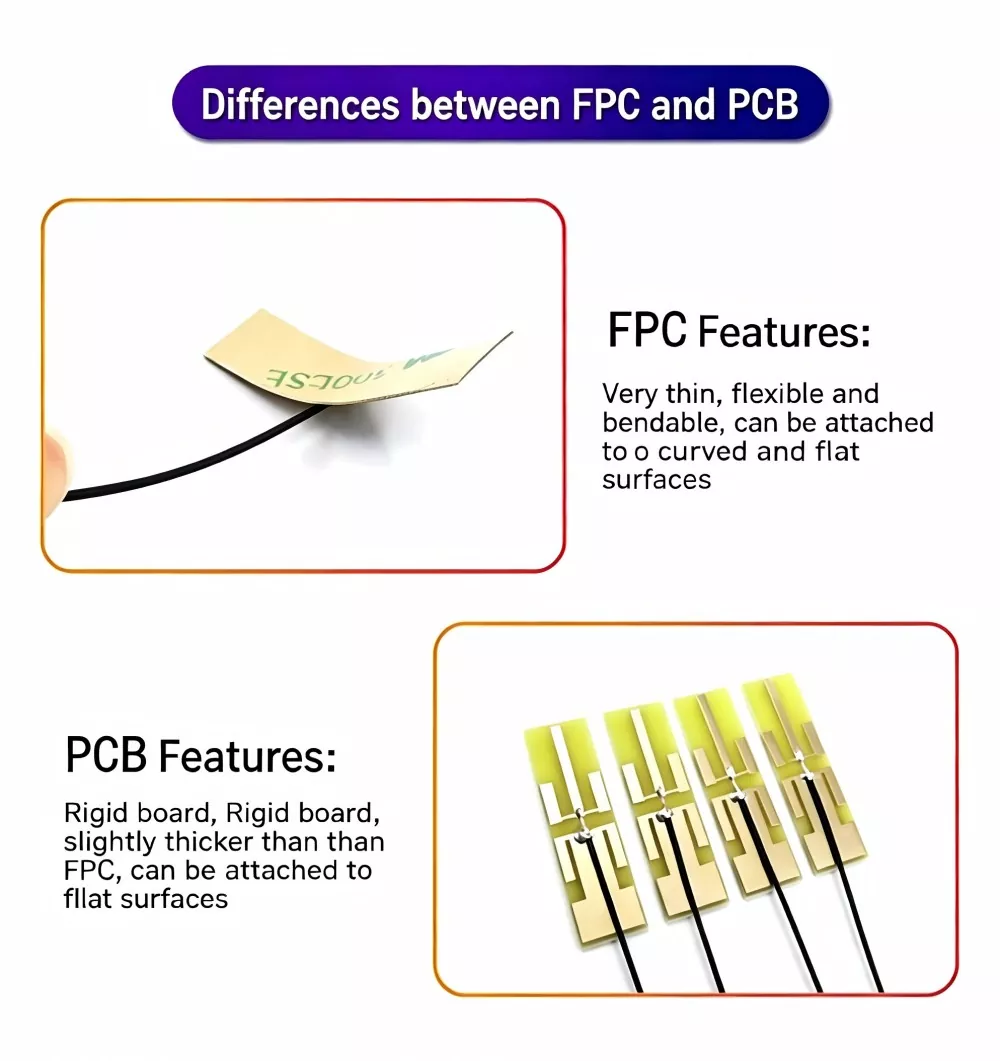

Q1: Bagaimana Anda memilih antara antena FPC dan antena PCB?

J: FPC fleksibel dan dapat ditekuk, ideal untuk dipasang pada ruang yang melengkung dan sempit—lebih disukai untuk perangkat yang ringan dan tipis. PCB kaku, hanya cocok untuk permukaan datar; pilih opsi ini jika anggaran Anda terbatas dan Anda memiliki cukup ruang.

Q2: Pita frekuensi manakah yang didukung antena FPC?

J: Antena FPC Qianmu Communication mencakup frekuensi dari 13,56 MHz NFC hingga 6 GHz 5G, mendukung teknologi nirkabel termasuk 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa, dan ZigBee.

Q3: Berapa suhu pengoperasian antena FPC?

J: -45℃ hingga +85℃, memenuhi standar penggunaan industri.

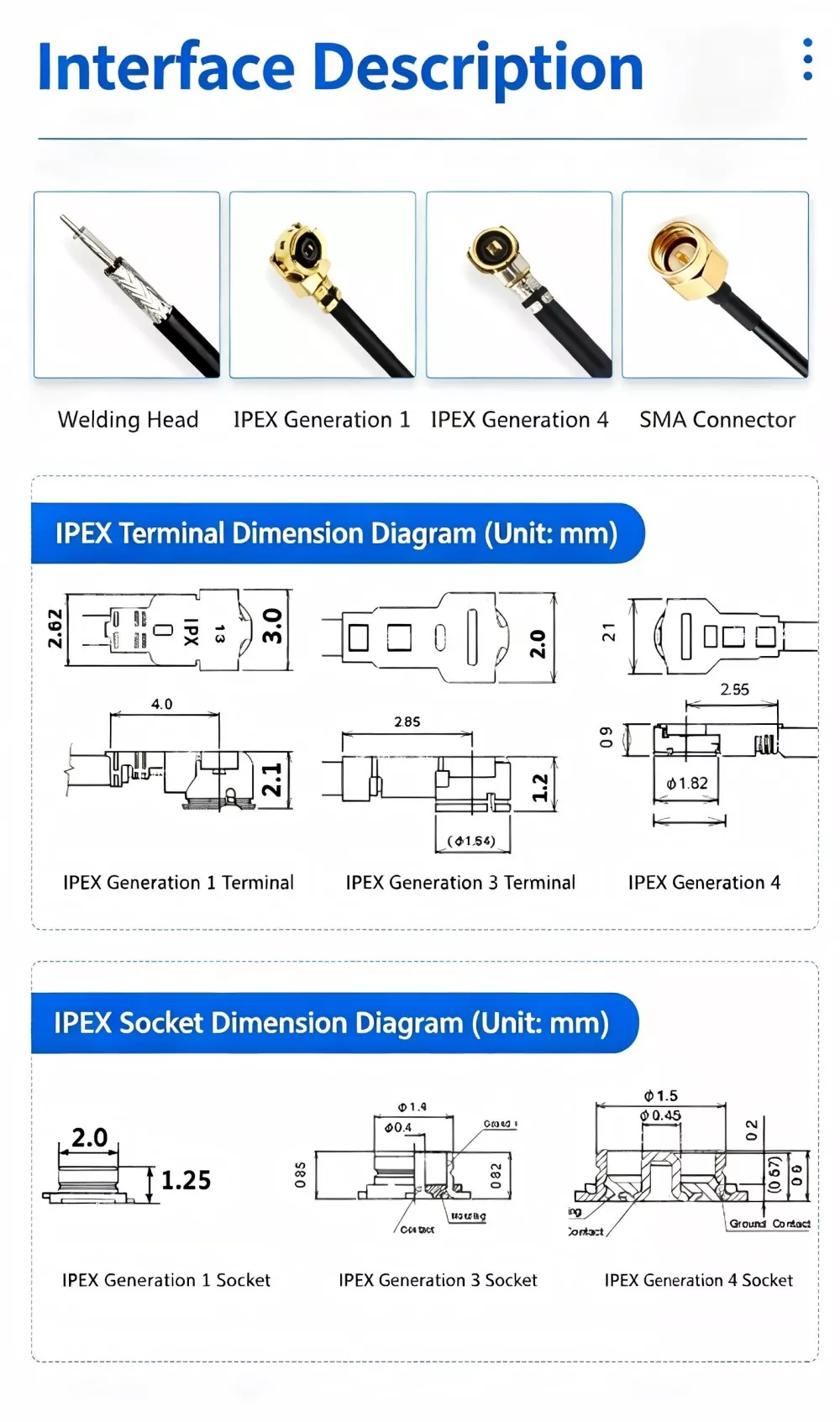

Q4: Apa perbedaan antara konektor IPEX, U.FL, dan MHF4?

J: Semuanya adalah konektor RF mini, dengan dimensi U.FL > MHF4. MHF4 bahkan lebih kecil dan umumnya digunakan dalam aplikasi 5G; cukup pilih konektor berdasarkan spesifikasi antarmuka motherboard Anda.

Q5: Apakah ini mendukung penyesuaian dalam jumlah kecil?

J: Kami menawarkan dukungan dan dapat menangani seluruh proses pemesanan—mulai dari desain skema dan pembuatan prototipe hingga produksi skala kecil dan besar.
