Bagaimana Antena WiFi Bingkai Foto Digital Meningkatkan Kinerja Nirkabel dan Transmisi Gambar Jarak Jauh

Ketika bingkai foto pintar memerlukan sinkronisasi cloud yang andal, pembaruan gambar yang cepat, dan konektivitas nirkabel yang stabil, itu benarAntena WiFi Bingkai Foto Digitalmenjadi komponen perangkat keras yang penting.Qianmumengembangkan solusi antena khusus untuk bingkai foto digital ringkas, membantu produsen mengatasi redaman sinyal, interferensi internal, dan ruang pemasangan terbatas melalui desain RF khusus aplikasi.

Bingkai foto digital bergantung pada WiFi untuk fungsi seperti sinkronisasi cloud, transmisi foto jarak jauh, pembaruan konten terjadwal, dan manajemen perangkat berbasis aplikasi. Namun, antena beroperasi di dalam wadah kompak yang berisi layar, baterai, papan sirkuit, dan komponen lain yang dapat mempengaruhi kinerja RF. Antena khusus dapat dirancang berdasarkan struktur fisik rangka, pita pengoperasian, konektor, perutean kabel, dan posisi pemasangan. Solusi Qianmu mendukung aplikasi 2,4 GHz dan 5 GHz, dengan spesifikasi standar termasuk impedansi 50Ω, SWR ≤1,8, penguatan 2–4 dBi, dan FPC, PCB SMT, atau konfigurasi batang perekat eksternal. Dimensi, konektor, panjang kabel, dan parameter RF yang disesuaikan juga tersedia untuk berbagai desain perangkat.

Daftar isi

1. Mengapa Bingkai Foto Digital Membutuhkan Antena WiFi Khusus?
2. Bagaimana Cara Kerja Antena di Dalam Bingkai Foto Cerdas?
3. Spesifikasi Apa yang Harus Dievaluasi Pembeli?
4. Dimana Antena Ini Dapat Digunakan?
5. Bagaimana Seharusnya Antena WiFi Dipasang?
6. Bagaimana Seharusnya Produsen Memilih Antena yang Tepat?
7. Mengapa Mempertimbangkan Qianmu untuk Produksi Antena yang Disesuaikan?
8. Pertanyaan yang Sering Diajukan

Mengapa Bingkai Foto Digital Membutuhkan Antena WiFi Khusus?

Bingkai foto digital pintar lebih dari sekadar tampilan. Banyak model modern yang terhubung ke router, aplikasi seluler, platform cloud, atau sistem manajemen konten sehingga pengguna dapat mengunggah gambar dan mengelola konten yang ditampilkan dari jarak jauh. Hal ini menjadikan komunikasi nirkabel sebagai bagian penting dari keseluruhan pengalaman produk.

Kesulitannya adalah bingkai foto biasanya memiliki ruang internal yang terbatas. Layar, baterai, mainboard, speaker, komponen logam, dan perangkat elektronik lainnya dapat mempengaruhi kinerja antena. Antena universal dapat bekerja dalam kondisi laboratorium tetapi berperilaku berbeda setelah diintegrasikan ke dalam wadah yang sudah jadi.

Oleh karena itu, antena khusus dirancang sesuai dengan lingkungan aplikasi sebenarnya. Informasi produk Qianmu menunjukkan bahwa solusinya dioptimalkan untuk bingkai foto kompak berukuran 7 inci hingga 15,6 inci dan untuk potensi interferensi yang disebabkan oleh layar, baterai, dan motherboard.

• Mendukung konektivitas cloud yang stabil dan transmisi gambar jarak jauh.
• Dirancang untuk ruang instalasi internal yang kompak.
• Tersedia untuk aplikasi nirkabel 2,4 GHz dan 5 GHz.
• Dapat dikonfigurasi dengan konektor dan panjang kabel yang berbeda.

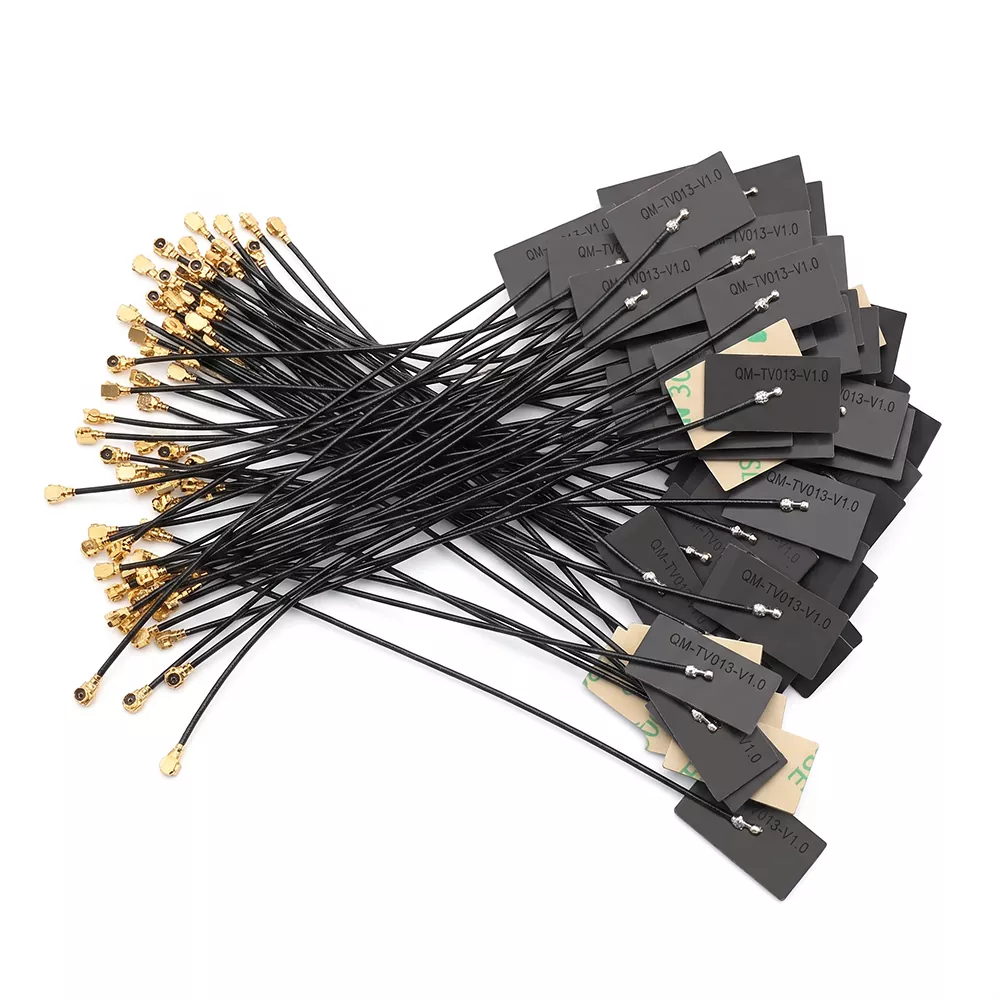

• Mendukung FPC, PCB SMT, dan struktur antena batang perekat eksternal.

Bagaimana Cara Kerja Antena di Dalam Bingkai Foto Cerdas?

Antena melakukan konversi dua arah antara sinyal listrik dan gelombang elektromagnetik. Selama transmisi, modul WiFi bingkai foto mengirimkan sinyal RF listrik ke antena. Antena memancarkan sinyal melalui ruang di sekitarnya menuju router nirkabel atau titik akses.

Selama penerimaan, sinyal nirkabel dari router ditangkap oleh antena dan diubah kembali menjadi sinyal listrik untuk diproses oleh modul WiFi. Komunikasi dua arah ini memungkinkan fungsi-fungsi seperti:

1. Pengunggahan gambar jarak jauh.
2. Sinkronisasi foto berbasis cloud.
3. Pembaruan konten aplikasi seluler.
4. Manajemen tampilan terjadwal.
5. Kontrol perangkat berbasis jaringan.

Bagi teknisi produk, kinerja antena tidak dapat dievaluasi secara independen dari enclosure. Lokasi pemasangan, ground clearance, rute kabel, material di sekitarnya, dan komponen elektronik di dekatnya semuanya dapat memengaruhi kinerja RF praktis.

Spesifikasi Apa yang Harus Dievaluasi Pembeli?

Memilih antena hanya berdasarkan tampilan atau jenis konektor dapat menimbulkan masalah selama pengujian prototipe atau produksi massal. Insinyur RF dan tim pembelian harus meninjau rentang frekuensi, impedansi, SWR, penguatan, struktur antena, spesifikasi kabel, konektor, dan persyaratan lingkungan sebelum mengonfirmasi model.

Parameter ini harus selalu dipertimbangkan bersamaan dengan enclosure akhir dan modul nirkabel. Penguatan nominal yang lebih tinggi tidak secara otomatis berarti kinerja yang lebih baik di setiap produk karena efisiensi dan pencocokan antena sangat bergantung pada struktur sekitarnya.

Dimana Antena Ini Dapat Digunakan?

Antena khusus dapat mendukung berbagai kategori produk bingkai foto pintar. Persyaratan umumnya adalah komunikasi nirkabel yang andal dalam wadah elektronik yang ringkas.

• Bingkai foto pintar rumah:Cocok untuk produk berukuran 7 inci, 8 inci, 10,1 inci, 12 inci, dan 15,6 inci.
• Bingkai awan layar sentuh:Mendukung produk yang menerima foto melalui aplikasi seluler dan platform cloud.
• Bingkai tampilan komersial:Berlaku untuk tampilan hotel, layar informasi wisma, bingkai iklan lobi, dan produk tampilan perusahaan.
• Produk hadiah portabel:Berguna untuk bingkai foto nirkabel bertenaga baterai yang dirancang untuk konsumen dan pasar e-commerce lintas batas.
• Elektronik tertanam:Dapat diintegrasikan dengan solusi motherboard berbasis platform seperti Rockchip, Allwinner, dan ESP32.

Untuk produk non-standar, pengembangan antena dapat didasarkan pada gambar struktur, ruang pemasangan, persyaratan antarmuka, dan modul nirkabel yang digunakan oleh perangkat jadi.

Bagaimana Seharusnya Antena WiFi Dipasang?

Pemasangan yang benar sangat penting karena bahkan antena yang sesuai secara teknis pun dapat mengalami penurunan kinerja jika posisinya salah di dalam wadahnya.

Langkah 1: Siapkan Area Instalasi

Matikan bingkai foto dan lepaskan penutup belakang. Bersihkan area pemasangan yang diinginkan dan pastikan terdapat cukup ruang untuk badan antena dan kabel koaksial. Hindari lokasi di mana struktur logam dapat menghalangi jalur RF.

Langkah 2: Posisikan Antena

Untuk antena FPC, letakkan antena berperekat rata pada permukaan bagian dalam yang sesuai. Hindari interferensi langsung dari layar, baterai, komponen mainboard, dan potensi hambatan RF lainnya. Antena batang berperekat eksternal harus ditempatkan dengan aman pada titik pemasangan yang ditentukan.

Langkah 3: Hubungkan dan Uji

Hubungkan antena ke modul WiFi menggunakan konektor RF yang benar. Jaga agar kabel koaksial tetap teratur dan hindari tikungan tajam, kompresi, atau kekusutan yang tidak perlu. Setelah memasang kembali enklosur, uji konektivitas jaringan, transmisi gambar jarak jauh, dan pengoperasian jangka panjang.

Untuk produksi massal, produsen harus mengikuti gambar pemasangan standar. Penempatan antena yang konsisten membantu mengurangi variasi antar unit produksi.

Bagaimana Seharusnya Produsen Memilih Antena yang Tepat?

Tim produk harus mengevaluasi pemilihan antena sebagai bagian dari sistem nirkabel yang lengkap daripada memperlakukannya sebagai komponen yang terisolasi. Daftar periksa berikut dapat membantu mengurangi risiko prototipe dan produksi.

1. Konfirmasikan pita nirkabel.Tentukan apakah perangkat memerlukan pengoperasian 2,4 GHz, 5 GHz, atau dual-band.
2. Periksa ruang instalasi yang tersedia.Ukur area antena dan pertimbangkan posisi layar, baterai, PCB, dan penutup.
3. Cocokkan konektor RF.Verifikasi apakah modul memerlukan IPEX4, MHF1, RP-SMA, atau antarmuka lainnya.
4. Tentukan persyaratan kabel.Panjang dan perutean kabel harus ditentukan sebelum menyelesaikan antena.
5. Evaluasi kinerja RF pada produk jadi.Pengujian prototipe harus dilakukan setelah antena dipasang di enclosure sebenarnya.
6. Minta sampel sebelum produksi massal.Validasi sampel membantu mengonfirmasi kompatibilitas dan mengurangi risiko masalah sinyal berskala besar.
7. Pertimbangkan kemampuan penyesuaian.Pabrikan yang mampu menyesuaikan dimensi, penguatan, konektor, dan spesifikasi kabel dapat mendukung desain produk non-standar dengan lebih baik.

Untuk tim pengadaan, komunikasi langsung dengan produsen antena juga dapat menyederhanakan klarifikasi teknis, pengujian sampel, koordinasi produksi, dan perubahan desain selanjutnya.

Mengapa Mempertimbangkan Qianmu untuk Produksi Antena yang Disesuaikan?

Qianmu Communication berfokus pada penelitian, pengembangan, dan produksi antena komunikasi, termasuk antena FPC, antena PCB, antena WiFi, antena Bluetooth, antena 5G, antena GPS, dan solusi RF yang disesuaikan.

Untuk aplikasi bingkai foto digital, Qianmu menyediakan desain khusus daripada hanya mengandalkan konfigurasi antena umum. Kemampuan produksinya mendukung penyesuaian berdasarkan dimensi produk, modul komunikasi, frekuensi pengoperasian, posisi pemasangan, persyaratan konektor, dan spesifikasi kabel.

Spesifikasi produk yang dipublikasikan oleh pabrikan mencakup kepatuhan RoHS dan REACH, sedangkan bantuan sertifikasi CE dan FCC dapat diberikan sesuai dengan persyaratan proyek. Untuk proyek OEM dan ODM, pembeli juga dapat mengevaluasi sampel sebelum beralih ke produksi volume.

Untuk informasi tambahan tentang kemampuan antena Qianmu, jelajahiSolusi pembuatan antena Qianmuatau meninjau yang berdedikasiHalaman produk Antena WiFi Bingkai Foto Digital.

Pertanyaan yang Sering Diajukan

Bisakah dimensi dan konektor antena disesuaikan?

Ya. Qianmu mendukung penyesuaian dimensi antena, panjang kabel, parameter penguatan, dan jenis konektor sesuai dengan struktur perangkat, ruang pemasangan, dan antarmuka modul WiFi.

Apakah antena mendukung WiFi 2,4 GHz dan 5 GHz?

Spesifikasi standar mendukung 2400–2500 MHz dan 5150–5850 MHz. Konfigurasi pita tertentu dapat didiskusikan sesuai dengan modul nirkabel dan persyaratan aplikasi.

Struktur antena manakah yang tersedia untuk bingkai foto digital?

Struktur yang tersedia meliputi antena fleksibel FPC, antena SMT PCB, dan antena batang perekat eksternal. Struktur yang sesuai bergantung pada selungkup, ruang yang tersedia, metode pemasangan, dan desain RF.

Apa yang harus diuji sebelum melakukan pemesanan massal?

Produsen harus menguji antena dalam wadah produk jadi dan mengevaluasi stabilitas nirkabel, transmisi gambar jarak jauh, keandalan koneksi, dan kinerja dalam kondisi pengoperasian yang realistis. Ini membantu mengidentifikasi masalah integrasi sebelum produksi massal.

Bisakah antena digunakan untuk produk tampilan digital komersial?

Ya. Rentang aplikasinya mencakup bingkai layar pintar komersial, tampilan hotel dan wisma, bingkai iklan lobi, produk tampilan perusahaan, dan aplikasi bingkai foto digital terhubung lainnya.

Kesimpulan

Koneksi nirkabel yang andal sangat penting untuk bingkai foto pintar modern yang bergantung pada sinkronisasi cloud dan manajemen konten jarak jauh. Memilih antena berdasarkan frekuensi, pencocokan RF, ruang pemasangan, konektor, perutean kabel, dan performa enclosure sebenarnya dapat membantu produsen membangun sistem nirkabel yang lebih konsisten. Jika Anda sedang mengembangkan bingkai foto baru, mengganti antena yang ada, atau merencanakan produksi OEM/ODM,Hubungi kamiuntuk mendiskusikan dimensi antena Anda, persyaratan frekuensi, konfigurasi konektor, sampel, dan kebutuhan produksi yang disesuaikan dengan tim teknik Qianmu.
