Antena NB-IoT

Ada tiga jenis utama antena IoT yang tersedia di pasaran: antena tempel bawaan, antena mangkuk pengisap yang dipasang di kendaraan, dan antena kedap air eksternal yang dipasang dengan sekrup.

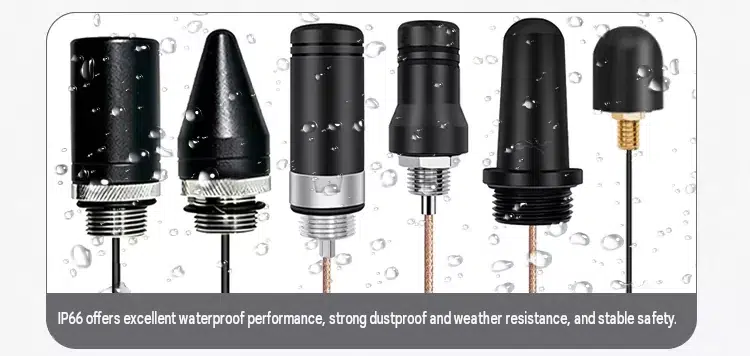

Antena NB-IoT yang ditampilkan dalam artikel ini termasuk dalam kategori antena tahan air luar ruangan yang dipasang dengan sekrup. Ini dirancang khusus untuk lemari kontrol listrik industri, kotak peralatan terintegrasi luar ruangan, dan terminal IoT kota.

Antena NB eksternal kabinet Qianmu Communication mendukung NB-IoT full-band dari 700MHz hingga 960MHz dan kompatibel dengan jaringan pita sempit dari tiga operator besar: China Mobile, China Unicom, dan China Telecom. Tersedia dengan dua ukuran sekrup umum, M12 dan M16, yang sesuai dengan standar lubang pemasangan pada sebagian besar lemari industri domestik dan impor.

Apa itu antena eksternal untuk kabinet NB-IoT

Antena eksternal kabinet NB-IoT adalah antena RF tahan air yang dipasang dengan sekrup yang dirancang untuk peralatan IoT industri. Ini dipasang secara eksternal pada lemari peralatan untuk menyediakan transmisi sinyal nirkabel yang stabil untuk terminal NB-IoT di lingkungan luar ruangan dan industri.

Prinsip Kerja

Banyak pelanggan yang secara keliru percaya bahwa antena hanyalah osilator logam dan wadah kedap air tidak berdampak pada kinerja sinyal. Faktanya, desain struktural antena eksternal kabinet NB-IoT secara langsung mempengaruhi stabilitas komunikasi luar ruangan jarak jauh. Kinerja kerja dapat diuji dan diverifikasi melalui penganalisis jaringan vektor dan ruang anechoic terlindung.

1. Struktur Resonansi Osilator Frekuensi Rendah

NB-IoT beroperasi pada pita komunikasi frekuensi rendah 700–960MHz, yang memiliki panjang gelombang lebih panjang dan persyaratan lebih tinggi untuk panjang osilator dan pencocokan ground. Antena menggunakan elemen pemancar tembaga tersegmentasi di dalamnya, secara akurat mencocokkan resonansi frekuensi rendah pita sempit dan menghindari offset resonansi dan peningkatan gelombang berdiri yang ditemukan pada antena pendek biasa.

2. Struktur Radiasi Terisolasi Kabinet

Antena dipasang di luar kabinet. Sekrup logam digunakan untuk pemasangan dan pemasangan ground, sedangkan osilator menjaga jarak isolasi yang aman dari lembaran logam kabinet. Hal ini menghindari pelindung dan penyerapan sinyal RF yang disebabkan oleh penutup logam.

Untuk spesifikasi yang sama, antena internal yang dipasang di dalam kabinet logam mungkin mengalami redaman 6–9dB, sedangkan antena NB-IoT eksternal memiliki redaman keseluruhan hanya 1–2dB.

3. Struktur Tahan Air Tersegel Multi-Lapisan

Antena ini menggunakan paking silikon tahan air di bagian belakang, cincin karet tahan air berulir, dan struktur kawat timah yang dibentuk dengan injeksi untuk memberikan tiga lapisan perlindungan. Air hujan dan kondensasi tidak dapat masuk ke kabinet melalui kabel. Kabel koaksial 50Ω menjaga transmisi sinyal RF stabil dan mencegah penyimpangan impedansi yang disebabkan oleh perubahan suhu luar ruangan.

4. Struktur Peredam Kebisingan

Basis antena menambahkan cincin kopling ground untuk menyaring kebisingan elektromagnetik yang dihasilkan oleh catu daya, PLC, dan relay di dalam kabinet, mengurangi tingkat kebisingan, dan meningkatkan tingkat keberhasilan akses stasiun pangkalan terminal IoT.

Peralatan yang Kompatibel

Antena NB-IoT dirancang untuk terminal IoT yang memerlukan perlindungan kabinet logam dan pengoperasian luar ruangan jangka panjang. Sangat cocok untuk perangkat sipil, komersial, dan industri:

1. Lemari Meter Air Transmisi Jarak Jauh Cerdas

Peralatan air dan gas kota, kotak pengumpulan gas, lemari pemantauan dan kontrol tekanan pipa, dan peralatan pemantauan kualitas air online.

2. Peralatan Listrik Cerdas dan Kontrol Industri

Lemari pengumpul daya luar ruangan, terminal pemantauan distribusi tegangan rendah, lemari kontrol terintegrasi penyimpanan energi fotovoltaik, dan konsentrator meteran listrik.

3. Peralatan Keamanan Kota Cerdas

Kotak pemantauan debu jalan, stasiun pemantauan lingkungan dan cuaca, lemari kendali penghalang parkir, dan pengontrol cerdas lampu jalan luar ruangan.

4. Terminal Otomasi Industri

Kotak kontrol akuisisi data bengkel pabrik, terminal penentuan posisi logistik gudang, dan lemari alarm nirkabel kesalahan peralatan.

5. Peralatan IoT Pertanian

Lemari pemantauan tanah lapangan, lemari kontrol kualitas air budidaya, dan peralatan pemantauan terintegrasi lingkungan rumah kaca.

Tabel parameter teknis terperinci

Bagian FAQ Umum

Q1: Dapatkah panjang kabel dan konektor antena NB-IoT eksternal diubah?

J: Ya. Model standar mendukung panjang kabel koaksial dari 1,5m hingga 10m. Konektor seperti SMA, IPEX, dan N dapat diganti sesuai kebutuhan. Pesanan massal juga mendukung warna cangkang khusus dan sablon sutra LOGO.

Q2: Apakah antena NB luar ruangan ini kompatibel dengan kartu China Mobile, China Unicom, dan China Telecom NB secara bersamaan?

J: Ya. Antena ini mencakup seluruh pita frekuensi NB-IoT 700–960MHz dan kompatibel dengan jaringan NB dari tiga operator besar. Tidak perlu membeli versi terpisah untuk pita frekuensi berbeda.

Q3: Apakah pembengkokan kawat akan mempengaruhi sinyal antena ketika ruang interior kabinet terbatas?

J: Kabel dapat ditekuk secara perlahan dengan radius tekukan yang besar, tetapi tekukan 90 derajat dan pelipatan berulang kali harus dihindari. Selama pemasangan, jaga kabel selurus mungkin dan jauhkan dari sumber interferensi seperti catu daya dan konverter frekuensi untuk mencegah redaman sinyal yang signifikan.

Q4: Apakah mur logam antena mudah berkarat selama penggunaan jangka panjang di lingkungan semprotan garam pantai?

J: Tidak. Mur pengunci antena terbuat dari paduan aluminium anti karat yang dipasivasi dan telah lulus uji semprotan garam selama 48 jam. Tidak mudah berkarat atau macet selama penggunaan luar ruangan dalam jangka panjang di wilayah pesisir. Untuk lingkungan yang sangat korosif, para insinyur dapat dikonsultasikan untuk mendapatkan solusi anti-korosi yang disesuaikan.
