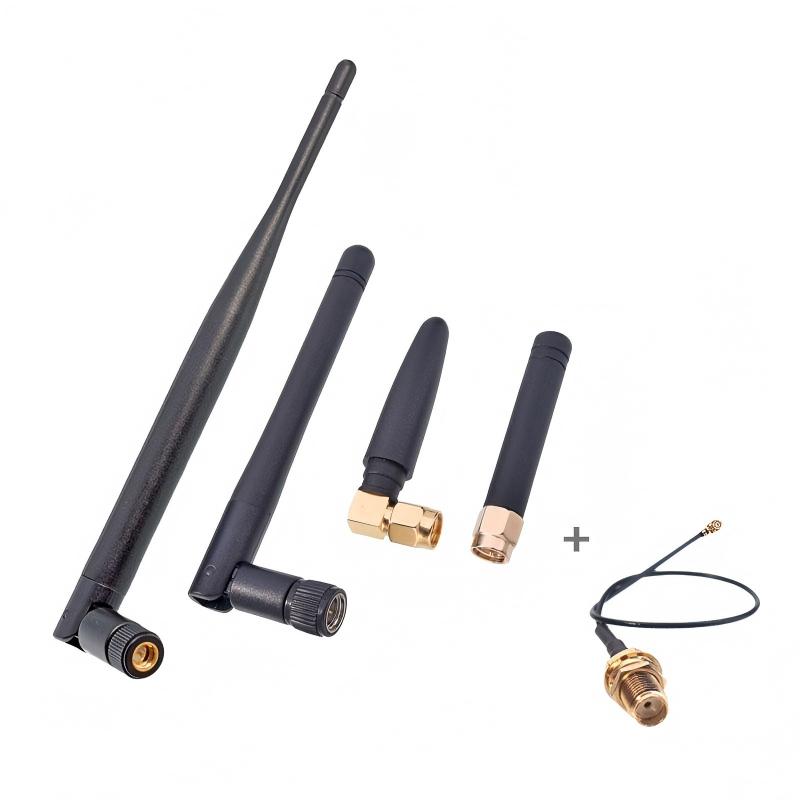

Apa sebenarnya antena bebek karet itu?

A antena bebek karet(umumnya dikenal sebagai antena karet atau antena bebek karet) adalah antena kecil yang umumantena omnidinamai berdasarkan lapisan pelindung luarnya yang terbuat dari karet atau plastik. Ini banyak digunakan pada perangkat komunikasi nirkabel seperti walkie-talkie, router nirkabel, radio mobil, dan perangkat IoT. Qianmu Communications menjelaskan karakteristik inti dan prinsip kerjanya:

1. Fitur Struktur dan Desain

Bahan luar:

Lapisan luar terbuat dari karet/silikon fleksibel (beberapa di antaranya adalah plastik keras), memberikan perlindungan fisik seperti kedap air, tahan guncangan, dan tahan korosi.

Warnanya biasanya hitam, dengan beberapa pilihan khusus tersedia dalam warna lain (seperti putih atau oranye).

Struktur dalam:

Radiator inti: Kawat logam spiral-lilit internal (tembaga atau baja) tersembunyi di dalamnya, berfungsi sebagai elemen pemancar antena.

Sirkuit pencocokan dasar: Sirkuit pencocokan kecil (seperti kapasitor atau induktor) dapat diintegrasikan di bagian bawah untuk mengoptimalkan impedansi (biasanya 50Ω) untuk pencocokan perangkat.

Konektor: Antarmuka RF umum seperti SMA, RP-SMA, dan TNC digunakan di bagian bawah, memungkinkan sambungan sekrup langsung ke peralatan.

Bentuk: silindris atau kerucut, biasanya panjangnya 5–20 cm (tergantung pita frekuensi pengoperasian), dengan diameter kira-kira 0,5–2 cm.

2. Prinsip Operasi dan Karakteristik Kelistrikan

Prinsip Radiasi: Kawat spiral internal pada dasarnya berfungsi sebagai antena monopole yang diperpendek, dengan panjang listriknya diperpanjang melalui struktur spiral, memungkinkan resonansi pada pita frekuensi target (seperti 433 MHz atau 2,4 GHz) meskipun dimensi fisiknya kecil.

Radiasi segala arah: Bila dipasang secara vertikal, ia menghasilkan radiasi seragam pada arah horizontal pada 360°, dengan penguatan lebih rendah pada arah vertikal.

Cakupan pita

1. Pita tunggal: Dirancang khusus untuk pita frekuensi tertentu (misalnya, GPS 1,5GHz, 4G 1,8GHz).

2. Multi-band: Mendukung beberapa frekuensi (misalnya, mencakup UHF 400 MHz dan 2,4 GHz secara bersamaan) melalui desain spiral atau induktif tersegmentasi.

3. Keunggulan Inti

Daya tahan fisik:

Casing karetnya tahan bengkok dan kedap air (umumnya diberi peringkat IP67), sehingga cocok untuk aplikasi luar ruangan atau seluler (seperti otomotif dan perangkat genggam).

Mudah dipasang:

Hubungkan langsung antarmuka perangkat tanpa pengaturan yang rumit.

Biaya rendah:

Produksi massal industri memiliki biaya rendah.

Ringan:

Biasanya beratnya kurang dari 50 gram, sehingga ideal untuk perangkat portabel.

4. Skenario Aplikasi Khas

Elektronik Konsumen:

Router rumah (Wi-Fi 2.4GHz/5GHz), headphone Bluetooth, sensor rumah pintar.

Antena karet hitam yang dapat dilepas di atas router TP-Link.

Komunikasi Nirkabel Profesional:

Radio dua arah (pita UHF/VHF), radio yang dipasang di kendaraan, dan antena transmisi video drone.

Internet Segala (IoT):

Antena modul NB-IoT/LoRa, terminal pemosisian GPS.

Peralatan industri:

Kontrol jarak jauh industri (derek, AGV), node jaringan sensor.

5. Keterbatasan dan Pertimbangan

Efisiensi lebih rendah:

Karena kendala miniaturisasi, efisiensi radiasi biasanya hanya 30% –60% (dibandingkan dengan lebih dari 80% untuk antena ukuran penuh).

Keuntungan terbatas:

Karakteristik penguatan yang rendah menghasilkan jarak transmisi yang lebih pendek (misalnya, router Wi-Fi dengan antena dipol biasanya mencakup jangkauan ≤50 meter).

Sensitif terhadap lokasi instalasi:

Harus dipasang secara vertikal untuk memastikan segala arah; kinerja menurun ketika dekat dengan permukaan logam (efek bidang tanah).

Pita frekuensi tetap:

Frekuensi tidak dapat disesuaikan setelah meninggalkan pabrik; pemilihan model yang tepat sesuai dengan pita frekuensi peralatan diperlukan.

6. Rekomendasi Pemilihan dan Penggunaan

Pita frekuensi yang cocok:

Konfirmasikan pita frekuensi pengoperasian perangkat (misalnya, 315 MHz, 868 MHz, 2,4 GHz) dan pilih antena resonansi yang sesuai.

Kompatibilitas antarmuka:

Verifikasi jenis antarmuka perangkat (misalnya, SMA pria/wanita) untuk menghindari ketidakcocokan fisik.

Adaptasi Adegan:

Peralatan luar ruangan harus memiliki peringkat perlindungan IP67; peralatan yang dipasang di kendaraan harus mempertimbangkan desain anti-getaran.

Peningkatan Kinerja:

Persyaratan jarak jauh dapat dipenuhi dengan mengganti antena dengan gain tinggi, namun hal ini akan mengorbankan omnidirectity.

Ringkasan: Antena cambuk mewakili solusi ekonomis dan praktis dalam perangkat nirkabel, disukai dalam elektronik konsumen dan perangkat keras industri karena biayanya yang rendah, pemasangan yang mudah, dan ketahanan fisik yang kuat. Namun, gain yang rendah dan bandwidth yang sempit membatasi penerapannya dalam skenario kinerja tinggi, sehingga antena eksternal profesional tetap diperlukan untuk komunikasi jarak jauh atau komunikasi yang sangat andal (seperti transmisi video drone atau stasiun pangkalan).
