Antena NFC

Apa itu antena lunak terintegrasi NFC? Apa itu antena aktif?

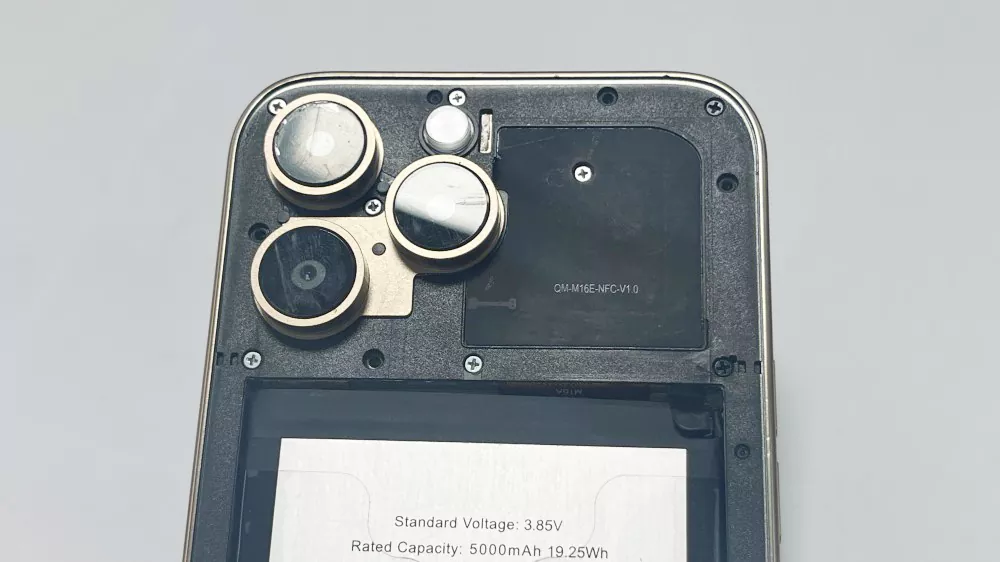

1.1 Antena Lunak Bawaan NFC (Antena Fleksibel FPC)

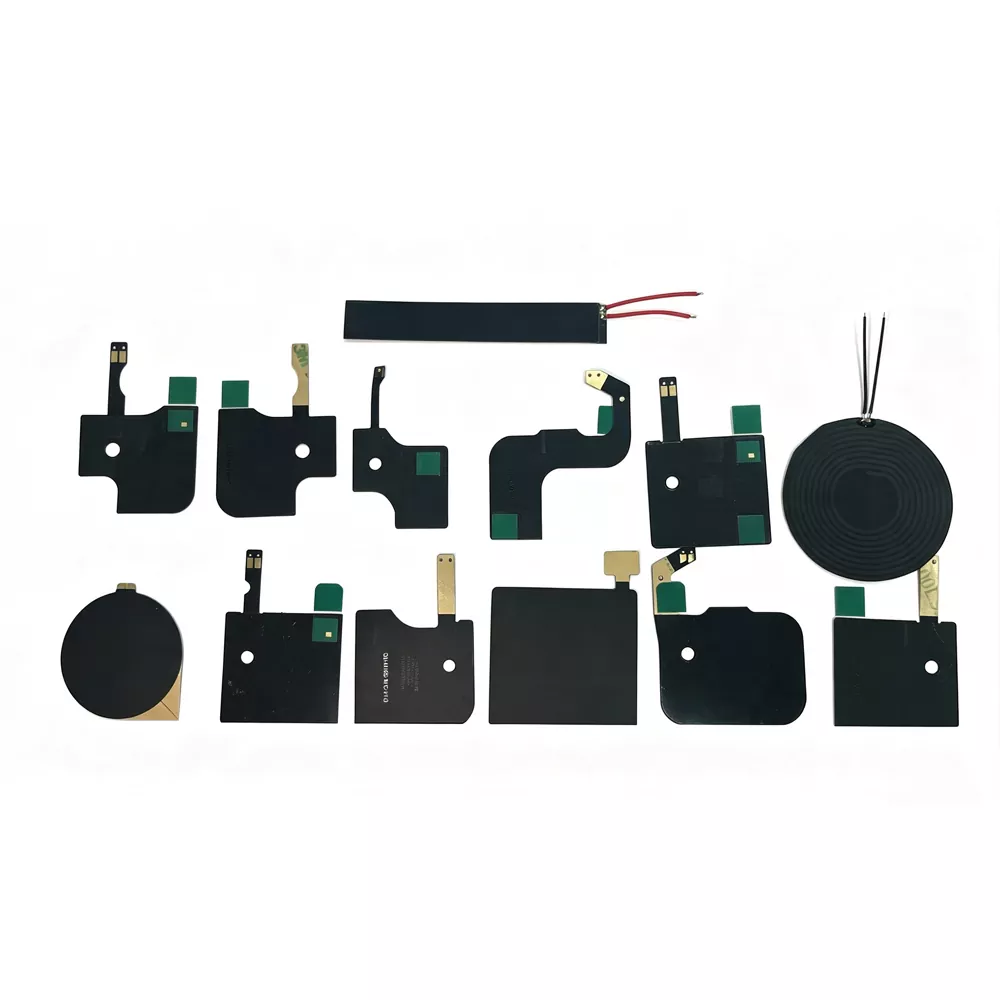

Antena fleksibel bawaan NFC (Antena Sirkuit Cetak Fleksibel NFC) adalah jenis Antena NFC yang diproduksi pada substrat papan sirkuit cetak fleksibel (FPC) dan dirancang untuk beroperasi pada pita frekuensi 13,56 MHz. Ia menggunakan tembaga elektrolitik sebagai bahan kumparan konduktif dan mengadopsi proses etsa presisi untuk membentuk pola kumparan yang disesuaikan dengan putaran tertentu dan struktur geometris. Dikombinasikan dengan film magnetik ferit sebagai lapisan isolasi, antena fleksibel ini dapat dengan mudah diintegrasikan ke dalam perangkat elektronik melalui perekat 3M atau solusi pemasangan yang dapat dilepas.

Komponen inti:

- Substrat FPC:Bahan papan sirkuit fleksibel yang memberikan karakteristik ringan dan dapat ditekuk, dengan ketebalan berkisar antara 0,14–0,27 mm.

- Kumparan tembaga:Diproduksi melalui etsa tembaga elektrolitik, struktur kumparan menentukan induktansi antena dan kinerja frekuensi resonansi.

- Lapisan ferit:Bahan magnetik dengan permeabilitas tinggi yang mengurangi interferensi logam, meningkatkan isolasi medan magnet, dan meningkatkan arah transmisi sinyal.

- Lapisan perekat:Menggunakan bahan perekat 3M asli, menawarkan kekuatan ikatan yang andal dan ketahanan suhu tinggi yang sangat baik.

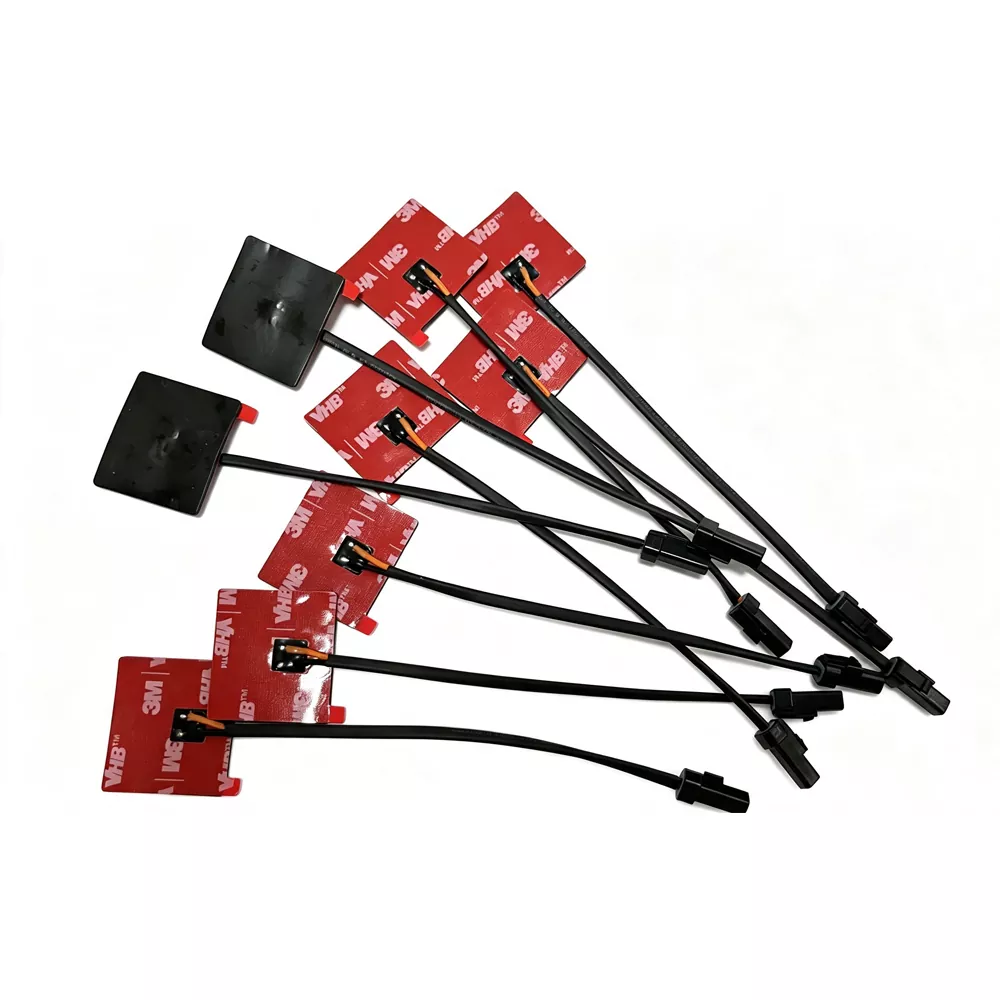

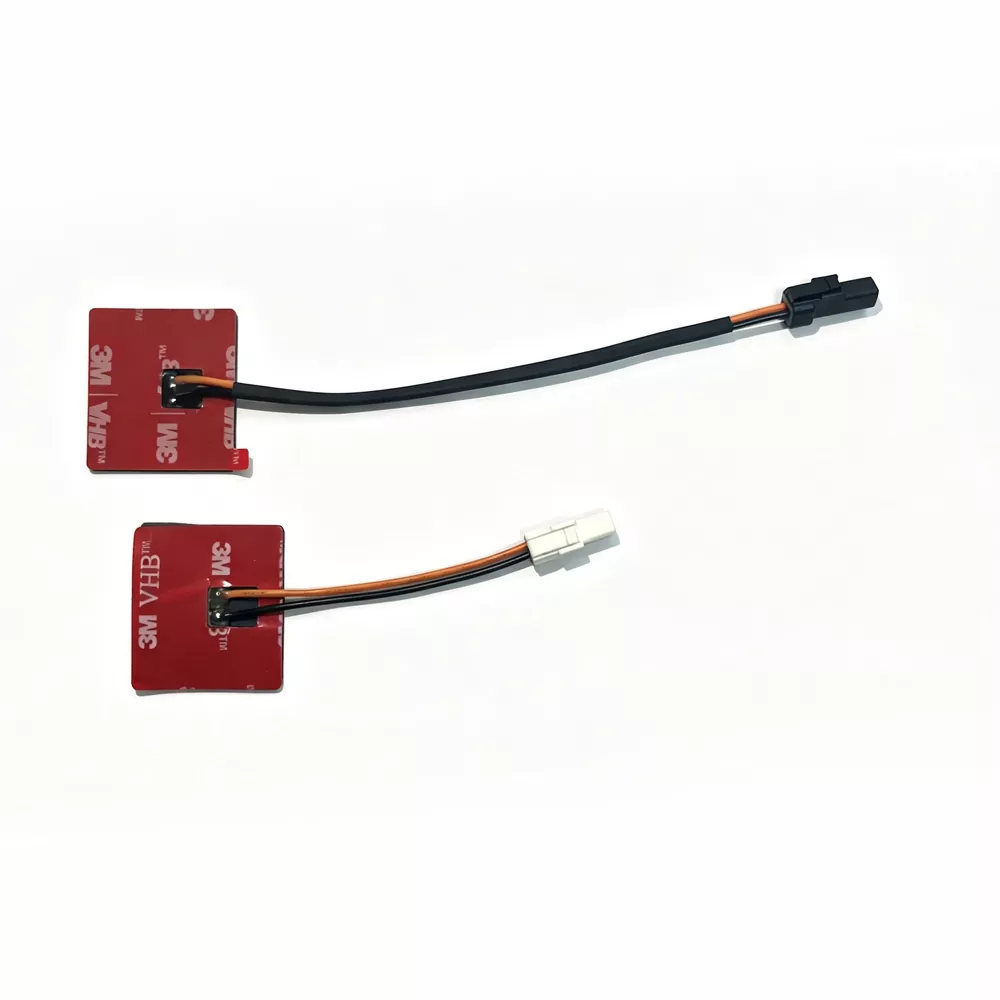

- Metode koneksi:Mendukung berbagai opsi koneksi, termasuk terminal IPEX, kepala solder, kontak pegas, dan antarmuka khusus lainnya.

1.2 antena aktif NFC

Antena NFC Aktif mengacu pada sistem antena yang, berdasarkan antena NFC konvensional, mengintegrasikan frontend nirsentuh aktif atau sirkuit amplifikasi/penggerak sinyal.

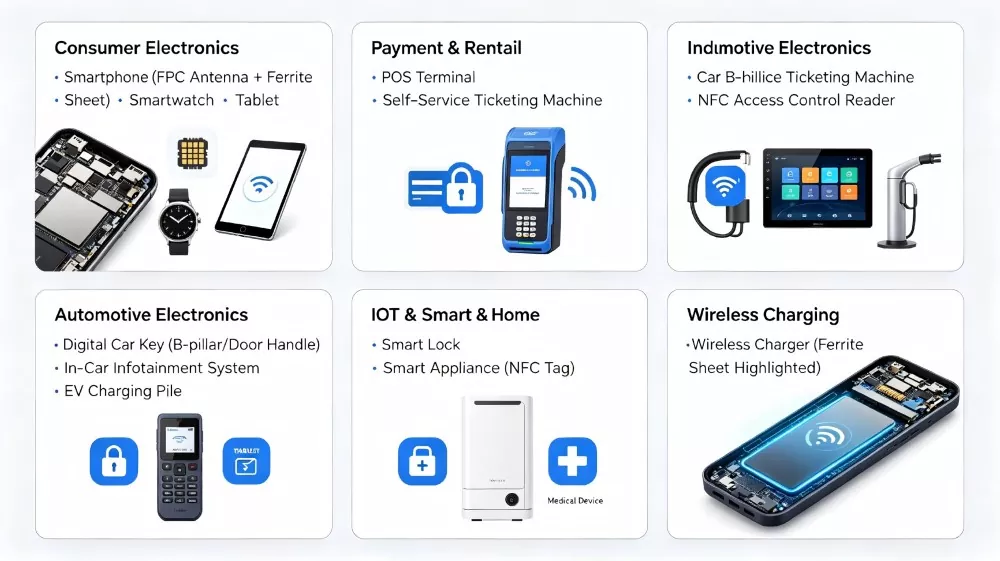

Perangkat yang Berlaku

Mengapa memilih antena NFC Qianmu Communication?

1. Desain ultra-tipis dan fleksibel - ketebalan serendah 0,14–0,27 mm, sangat cocok untuk perangkat ultra-tipis dan persyaratan pemasangan fleksibel.

2. Lapisan isolasi ferit - Termasuk ferit standar, yang secara efektif melindungi terhadap gangguan dari lingkungan logam.

3. Berbagai metode pemasangan - mendukung berbagai opsi termasuk dukungan perekat 3M (perekat yang dapat dilepas), terminal IPEX, dan penyolderan.

4. Pengoperasian suhu lebar - Kisaran suhu pengoperasian: -40℃ hingga +85℃

5. Sepenuhnya sesuai dengan standar - memenuhi standar lingkungan RoHS

6. Layanan yang Disesuaikan - Dukungan yang dapat disesuaikan sepenuhnya untuk dimensi, bentuk, putaran kumparan, nilai induktansi, dan banyak lagi.

7. Pengiriman Cepat - Produksi sampel cepat dan pengiriman produksi massal yang efisien.

8. Dukungan simulasi profesional - Memberikan simulasi elektromagnetik dan rekomendasi pengoptimalan seluruh mesin.

Perilaku RF dan Pertimbangan Tingkat Sistem

Performa Antena NFC tidak hanya bergantung pada spesifikasi kelistrikan dasarnya tetapi juga pada lingkungan elektromagnetik keseluruhan yang diciptakan oleh struktur akhir perangkat. Faktor-faktor seperti pemilihan material, tata letak internal, dan komponen di sekitarnya dapat mempengaruhi efisiensi antena dan stabilitas komunikasi secara signifikan.

1. Efek pelepasan logam

Ketika antena dipasang dekat dengan komponen logam, termasuk baterai, penutup pelindung, atau rangka mekanis, arus eddy yang diinduksi dapat mengubah karakteristik elektromagnetik dan menggeser frekuensi resonansi. Tanpa isolasi ferit yang tepat, efek detuning ini dapat menyebabkan deviasi resonansi, kinerja kopling yang lebih rendah, dan penurunan keandalan komunikasi.

2. Lapisan ferit berfungsi dalam stabilisasi lapangan

Lapisan magnetik ferit memberikan lebih dari sekedar perlindungan interferensi. Ia juga berfungsi sebagai lapisan pemandu fluks magnet dengan mengarahkan medan magnet ke sisi antena non-logam. Hal ini membantu meningkatkan efisiensi penggandengan, mengoptimalkan transmisi sinyal, dan meminimalkan kehilangan energi dalam aplikasi di mana komponen logam berada di dekatnya.

3. Sensitivitas pencocokan impedansi

Sistem NFC yang beroperasi pada 13,56 MHz memerlukan pencocokan impedansi yang tepat karena sensitivitasnya terhadap perubahan desain casing, ketebalan perekat, dan deformasi kumparan. Variasi kecil dalam struktur mekanik dapat mempengaruhi titik resonansi dan kinerja faktor Q, sehingga penyetelan tingkat sistem diperlukan setelah integrasi antena.

4. Kopling dengan arsitektur perangkat

Kinerja antena juga dipengaruhi oleh karakteristik dielektrik material di sekitarnya, termasuk wadah plastik, penutup kaca, dan struktur tumpukan PCB. Bahan dengan konstanta dielektrik yang lebih tinggi dapat menimbulkan kapasitansi parasit tambahan, sehingga bandwidth menjadi lebih sempit dan margin komunikasi berkurang.

5. Dampak sistem aktif vs pasif

Untuk konfigurasi antena NFC aktif, sirkuit penggerak secara langsung mempengaruhi distribusi dan kekuatan medan elektromagnetik. Meskipun pendekatan ini dapat memperluas jarak komunikasi, pendekatan ini juga meningkatkan sensitivitas terhadap perubahan beban dan memerlukan kontrol yang lebih tepat terhadap grounding, shielding, dan desain sistem secara keseluruhan.

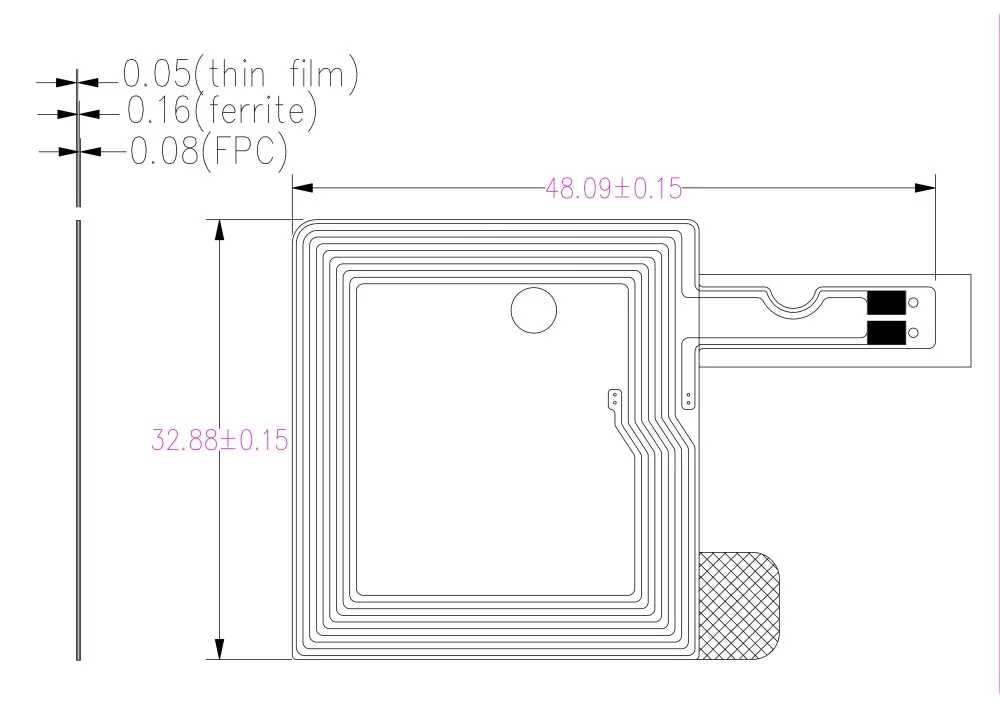

Spesifikasi teknis

Dibandingkan dengan rekan-rekan: keunggulan pembeda Qianmu Communications

Panduan Instalasi

Pemasangan dengan dukungan perekat (antena fleksibel FPC)

Ini adalah metode pemasangan antena NFC yang paling umum digunakan:

Langkah-langkah instalasi:

1. Bersihkan permukaan - Gunakan lap beralkohol untuk membersihkan area pemasangan (permukaan bagian dalam casing perangkat atau permukaan baterai), pastikan bebas dari minyak dan debu.

2. Kelupas lapisan pelepas - lepaskan dengan hati-hati lapisan pelindung berperekat 3M dari bagian belakang antena.

3. Penyelarasan dan Penentuan Posisi - Sejajarkan antena dengan lokasi pemasangan yang ditentukan, pastikan area koil tidak terhalang.

4. Tekan dengan kuat dan merata – dari tengah ke arah tepi untuk menghilangkan gelembung udara.

5. Pengawetan dan Menunggu - Diamkan selama 24 jam untuk mencapai kekuatan rekat yang optimal.

Catatan Instalasi:

Ulasan pelanggan

“Antena lembut bawaan NFC dari Qianmu Communications telah menunjukkan kinerja yang stabil pada model ponsel cerdas baru kami, mencapai jangkauan baca 85mm. Lapisan ferit secara efektif melindungi dari gangguan baterai, dan konsistensi kualitas pada produksi massal sangat baik.” - Produsen Merek, Shenzhen Junge Technology Co., Ltd.

"Antena NFC aktif yang digunakan di terminal POS menuntut keandalan tinggi dan medan RF yang kuat. Produk Qianmu Communication telah lulus pengujian EMVCo yang ketat dan kami telah membeli lebih dari 300.000 unit." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Produsen terminal pembayaran

Pertanyaan Umum

Q1: Berapa frekuensi pengoperasian antena lunak internal di NFC?

J: NFC beroperasi pada pita frekuensi 13,56 MHz ±7 kHz yang berstandar internasional, yang umumnya digunakan dalam sistem komunikasi jarak dekat untuk transfer data nirkabel jarak pendek.

Q2: Berapa jarak membaca pada umumnya?

J: Jangkauan komunikasi umumnya terbatas pada beberapa sentimeter, biasanya sekitar 5–8 cm, bergantung pada desain antena, struktur perangkat, dan kondisi pemasangan.

Q3: Kapan antena NFC dengan inti ferit diperlukan?

J: Jika antena perlu dipasang pada permukaan baterai, di dekat wadah logam, atau di lingkungan dengan komponen logam, maka penting untuk menggunakan antena yang dilengkapi lapisan ferit. Lapisan ferit dapat secara efektif mengisolasi gangguan arus eddy terbalik yang disebabkan oleh logam.

Q4: Apa perbedaan antara antena lunak bawaan NFC dan antena aktif?

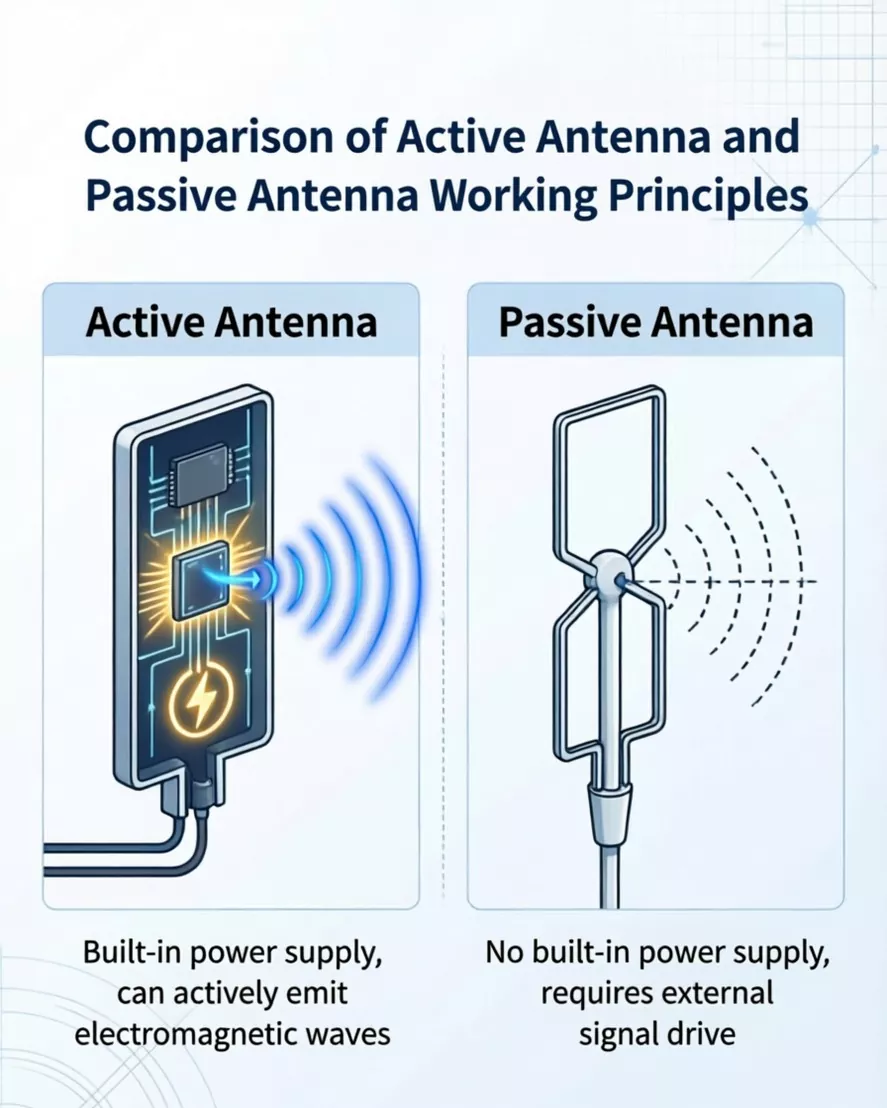

J: Antena pasif internal merupakan komponen pasif yang mengandalkan induksi medan magnet dari pembaca/penulis untuk beroperasi, sehingga cocok untuk aplikasi NFC standar. Antena aktif mengintegrasikan amplifikasi sinyal dan sirkuit penggerak, memungkinkannya secara aktif menghasilkan medan RF yang lebih kuat, sehingga ideal untuk skenario seperti terminal pembayaran yang memerlukan sinyal lebih kuat.

Q5: Bisakah ukuran dan bentuknya disesuaikan?

J: Ya, Qianmu Communications mendukung desain khusus dalam semua ukuran, termasuk bentuk persegi panjang, lingkaran, dan tidak beraturan.

Q6: Rentang induktansi apa yang biasa digunakan?

J: Desain tipikal berada dalam rentang induktansi sekitar 1–2 μH, bergantung pada persyaratan penyetelan dan pencocokan impedansi.

Q7: Apa saja metode instalasi yang umum?

J: Ada tiga metode pemasangan utama: ① lapisan perekat 3M (antena fleksibel FPC - paling umum digunakan); ② Konektor IPEX (tipe plug-in); ③ Pemasangan solder.

Q8: Apakah Qianmu Communication adalah pedagang atau pabrik?

J: Qianmu Communications adalah produsen yang mengintegrasikan R&D, produksi, dan penjualan. Kami memiliki pabrik sendiri dan memiliki lini produksi yang lengkap serta sistem kendali mutu yang kuat - jauh dari sekedar perusahaan dagang.
