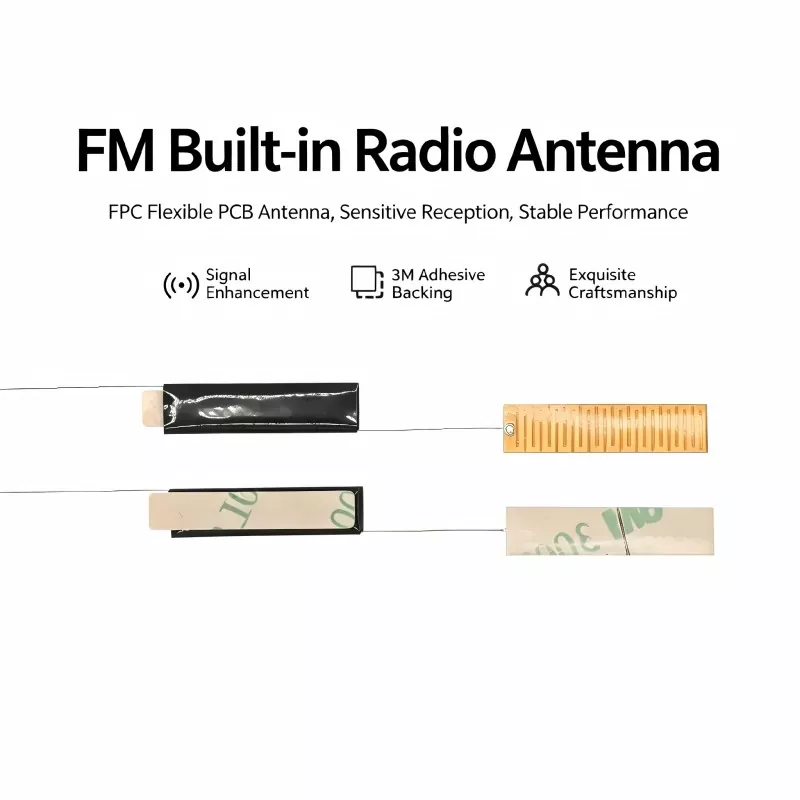

QianmumengembangkanAntena Radio FM bawaanuntuk produsen yang membutuhkan penerimaan FM yang dapat diandalkan dalam produk elektronik kompak. Dirancang berdasarkan persyaratan integrasi praktis, solusi antena internal ini dapat membantu perangkat audio mencapai kinerja radio yang stabil sekaligus menghemat ruang pemasangan dan mempertahankan desain eksterior yang bersih.
Radio FM tetap menjadi fitur penting di banyak sistem audio otomotif, radio portabel, speaker Bluetooth, produk audio pintar, dan elektronik konsumen. Namun, menambahkan penerimaan FM ke perangkat kompak memerlukan lebih dari sekadar menghubungkan antena ke penerima. Dimensi antena, bahan ferit, belitan kumparan, lokasi pemasangan, perutean kabel, dan komponen elektronik di sekitarnya semuanya dapat memengaruhi kualitas penerimaan. Antena Radio FM Terintegrasi memberi produsen alternatif ringkas terhadap antena eksternal tradisional. Artikel ini menjelaskan prinsip kerja, keunggulan desain, nilai aplikasi, pertimbangan pembelian utama, dan metode integrasi praktis.
Daftar isi
Apa yang Harus Diketahui Produsen Tentang Antena FM Terintegrasi?
Bagaimana Antena Radio FM Terintegrasi Didesain?
Mengapa Desain Antena Internal Penting?
Produk Manakah yang Dapat Menggunakan Antena FM Bawaan?
Faktor Manakah yang Mempengaruhi Kinerja Penerimaan FM?
Spesifikasi Apa yang Harus Dibandingkan Pembeli?
Bagaimana Insinyur Dapat Mengintegrasikan Antena ke dalam Produk?
Apa yang Harus Anda Cari dalam Pemasok Antena FM?
Apakah Antena Radio FM Terintegrasi Tepat untuk Produk Anda?
Apa yang Harus Diketahui Produsen Tentang Antena FM Terintegrasi?
Antena FM internal adalah komponen penerima internal yang dirancang untuk menangkap sinyal siaran FM tanpa memerlukan antena teleskopik eksternal konvensional. Itu dipasang di dalam rumah produk dan dihubungkan ke sirkuit penerima FM melalui kabel, pin, atau antarmuka listrik lainnya.
Bagi banyak produk komersial, instalasi internal menawarkan keseimbangan penting antara fungsi RF dan desain industri. Daripada membiarkan antena meluas ke luar casing, produsen dapat menempatkan komponen penerima di dalam ruang yang tersedia.
Konstruksi inti ferit biasanya digunakan untuk aplikasi penerima FM kompak. Bahan ferit membantu memusatkan fluks magnet di sekitar kumparan, sedangkan konduktor luka mengubah energi elektromagnetik menjadi sinyal listrik yang dapat diproses oleh rangkaian penerima.
Oleh karena itu, antena menjadi bagian dari sistem RF secara keseluruhan dan bukan hanya sekedar aksesori saja. Kinerjanya bergantung pada karakteristik kelistrikannya dan lingkungan di mana ia beroperasi.
Bagaimana Antena Radio FM Terintegrasi Didesain?
Desain antena FM internal biasanya dimulai dengan rentang frekuensi target dan ruang pemasangan yang tersedia. Insinyur kemudian menentukan dimensi ferit yang sesuai, struktur belitan, spesifikasi kawat, metode sambungan, dan konfigurasi mekanis.
Inti Ferit
Inti ferit adalah bagian penting dari struktur penerima magnet. Karakteristik material dan dimensi fisiknya mempengaruhi seberapa efektif antena berinteraksi dengan medan elektromagnetik di sekitarnya.
Kumparan Presisi
Kawat tembaga dililitkan di sekitar inti ferit sesuai dengan kebutuhan listrik yang ditentukan. Konsistensi belitan penting karena variasi dapat mempengaruhi karakteristik kelistrikan masing-masing unit antena.
Struktur Koneksi
Tergantung pada perangkat host, antena dapat menggunakan konfigurasi kabel, pin, atau konektor yang berbeda. Struktur koneksi yang sesuai menyederhanakan perakitan dan mengurangi modifikasi yang tidak perlu pada PCB pelanggan.
Konfigurasi Mekanis
Dimensi harus dipertimbangkan pada tahap desain awal. Antena yang memiliki kinerja listrik yang baik mungkin masih tidak cocok jika tidak dapat masuk ke dalam wadah yang diinginkan atau mengganggu komponen lainnya.
Mengapa Desain Antena Internal Penting?
Perangkat elektronik modern menjadi lebih kecil dan memiliki lebih banyak fungsi. Hal ini menciptakan lingkungan yang menantang bagi komponen RF karena ruang internal yang berharga digunakan bersama oleh baterai, PCB, speaker, prosesor, sirkuit daya, dan struktur mekanis.
Antena internal yang dirancang dengan baik dapat memberikan beberapa manfaat praktis:
- Pengoptimalan ruang:Antena dipasang di dalam produk dan tidak memerlukan ruang pemasangan eksternal.
- Peningkatan penampilan produk:Tidak diperlukan antena teleskopik panjang untuk pengoperasian sehari-hari.
- Perlindungan mekanis:Penempatan internal mengurangi paparan terhadap pembengkokan yang tidak disengaja atau benturan fisik.
- Integrasi yang fleksibel:Dimensi yang disesuaikan dapat mengakomodasi tata letak enklosur yang berbeda.
- Perakitan yang konsisten:Posisi pemasangan internal yang ditentukan dapat mendukung produksi standar.
- Fleksibilitas aplikasi:Konsep dasar antena yang sama dapat disesuaikan dengan produk elektronik yang berbeda.
Keunggulan ini sangat relevan bagi produsen yang ingin menggabungkan radio FM dengan fungsi nirkabel dan digital modern dalam wadah yang ringkas.
Produk Manakah yang Dapat Menggunakan Antena FM Bawaan?
Jangkauan aplikasinya lebih luas dibandingkan radio tradisional yang berdiri sendiri. Selama sistem elektronik mencakup fungsi penerimaan FM dan menyediakan lingkungan pemasangan yang sesuai, antena internal dapat dipertimbangkan.
| Aplikasi | Persyaratan Khas | Keunggulan Antena Internal |
|---|---|---|
| Audio Mobil | Penerimaan FM yang stabil dalam unit kontrol yang ringkas | Instalasi tersembunyi |
| Pembicara Bluetooth | Fungsi FM dikombinasikan dengan audio nirkabel | Desain hemat ruang |
| Radio Portabel | Perumahan kompak dan operasi portabel | Mengurangi komponen eksternal |
| Jam Alarm | Fungsi radio FM terintegrasi | Penampilan produk bersih |
| Peralatan Audio Cerdas | Berbagai fungsi dalam satu wadah | Penempatan internal yang fleksibel |
| Penerima Khusus | Integrasi RF khusus aplikasi | Konfigurasi yang dapat disesuaikan |
Faktor Manakah yang Mempengaruhi Kinerja Penerimaan FM?
Memilih antena dengan frekuensi nominal yang benar hanyalah langkah pertama. Performa di dunia nyata dapat dipengaruhi oleh beberapa faktor tambahan.
1. Lokasi Pemasangan
Antena harus diposisikan di tempat yang dapat menerima sinyal RF secara efektif. Memasangnya di samping komponen konduktif besar atau sirkuit dengan kebisingan tinggi dapat mengurangi kinerja praktis.
2. Tata Letak PCB
PCB dapat mempengaruhi lingkungan elektromagnetik antena. Insinyur harus mempertimbangkan jarak antara antena dan prosesor, peralihan catu daya, antarmuka berkecepatan tinggi, dan sumber interferensi potensial lainnya.
3. Bahan Penutup
Wadah plastik dan non-konduktif umumnya menyediakan lingkungan RF yang berbeda dengan wadah logam. Oleh karena itu, housing akhir harus disertakan dalam pengujian prototipe.
4. Perutean Kabel
Kabel antena harus diarahkan dengan hati-hati dan dijauhkan dari sumber gangguan listrik yang tidak diperlukan. Perutean kabel yang konsisten juga dapat membantu mempertahankan kinerja produksi yang berulang.
5. Sensitivitas Penerima
Antena tidak dapat mengkompensasi setiap keterbatasan dalam rangkaian penerima. Karakteristik antena dan kinerja receiver harus dievaluasi bersama selama pengembangan produk.
Spesifikasi Apa yang Harus Dibandingkan Pembeli?
Saat mencari antena FM, tim pembelian harus membuat lembar spesifikasi teknis sebelum meminta penawaran harga. Hal ini membuat perbandingan pemasok menjadi lebih bermakna dan mengurangi risiko pemilihan komponen hanya berdasarkan harga.
| Spesifikasi | Evaluasi yang Direkomendasikan | Pentingnya Pembelian |
|---|---|---|
| Rentang Frekuensi | Konfirmasikan kompatibilitas dengan pita FM yang diperlukan | Penting |
| Bahan Ferit | Evaluasi materi dan konsistensi | Tinggi |
| Gulungan Kumparan | Periksa keakuratan dan kemampuan pengulangan belitan | Tinggi |
| Ukuran | Sesuaikan dengan ruang internal yang tersedia | Penting |
| Panjang Timbal | Konfirmasikan persyaratan PCB dan perakitan | Sedang |
| Konektor | Verifikasi kompatibilitas listrik dan mekanik | Tinggi |
| Kisaran Suhu | Cocokkan dengan lingkungan pengoperasian | Sedang hingga Tinggi |
| Kustomisasi | Tentukan apakah spesifikasi OEM didukung | Tinggi |
Untuk produksi volume, pembeli juga harus mempertimbangkan prosedur persetujuan sampel, inspeksi masuk, konsistensi produksi, pengemasan, waktu tunggu, dan dukungan teknis.
Bagaimana Insinyur Dapat Mengintegrasikan Antena ke dalam Produk?
Proses integrasi antena yang sukses harus dimulai sebelum enclosure terakhir dibekukan. Koordinasi awal antara pemasok antena, insinyur PCB, insinyur mesin, dan produsen produk dapat mencegah desain ulang yang mahal.
- Tentukan persyaratan RF:Tetapkan rentang frekuensi target FM dan arsitektur penerima.
- Cadangan ruang instalasi:Identifikasi lokasi antena sebelum menyelesaikan tata letak mekanis.
- Berikan gambar:Bagikan dimensi yang tersedia dan persyaratan koneksi dengan produsen antena.
- Kembangkan sampel:Evaluasi prototipe antena yang disesuaikan pada produk yang diinginkan.
- Uji perakitan lengkap:Ukur penerimaan dalam kondisi pengoperasian yang realistis.
- Menyelesaikan spesifikasi produksi:Dimensi kunci, parameter belitan, kabel, konektor, dan kriteria inspeksi.
Pengujian prototipe sangat penting karena kinerja antena yang diukur di luar produk mungkin tidak mewakili kinerja setelah antena dipasang di dalam wadah akhir.
Apa yang Harus Anda Cari dalam Pemasok Antena FM?
Pemasok yang sesuai harus mampu menyediakan lebih dari sekedar komponen katalog. Untuk proyek OEM dan ODM, kemampuan komunikasi teknis dan penyesuaian sama pentingnya dengan spesifikasi antena dasar.
Saat mengevaluasi produsen atau pemasok antena Tiongkok, pertimbangkan hal berikut:
- Pengalaman memproduksi komponen antena FM dan RF lainnya.
- Kemampuan untuk menyesuaikan dimensi inti ferit dan struktur belitan.
- Kontrol yang stabil terhadap belitan kumparan dan perakitan komponen.
- Kemampuan untuk menyesuaikan kabel, pin, dan konektor.
- Pengembangan sampel sebelum produksi massal.
- Gambar teknis dan spesifikasi produk yang jelas.
- Prosedur pemeriksaan mutu untuk batch produksi.
- Komunikasi responsif selama pengembangan produk.
Qianmu berfokus pada pengembangan dan pembuatan antena untuk berbagai aplikasi elektronik. Pendekatannya yang disesuaikan memungkinkan pelanggan mendiskusikan persyaratan frekuensi, dimensi instalasi, metode koneksi, dan parameter spesifik proyek lainnya sebelum menyelesaikan solusi produksi.
FAQ Antena Radio FM bawaan
Bisakah Antena Radio FM Internal menggantikan antena teleskopik eksternal?
Untuk banyak produk elektronik kompak, antena internal dapat digunakan sebagai pengganti antena teleskopik tradisional. Namun, pilihan akhir bergantung pada desain receiver, struktur produk, ruang pemasangan yang tersedia, dan kinerja penerimaan yang diperlukan.
Rentang frekuensi FM apa yang biasanya didukung?
Banyak aplikasi radio FM komersial beroperasi dalam rentang 88–108 MHz. Desain antena yang tepat harus disesuaikan dengan rentang frekuensi dan rangkaian penerima yang diperlukan.
Bisakah antena disesuaikan untuk ruangan kecil?
Ya. Kustomisasi dapat mengatasi dimensi ferit, struktur kumparan, panjang timah, konfigurasi terminal, dan persyaratan mekanis lainnya. Pengujian prototipe disarankan ketika ruang instalasi sangat terbatas.
Apakah penempatan antena mempengaruhi penerimaan radio?
Ya. Penempatan dapat memberikan pengaruh yang signifikan. Komponen logam, sirkuit daya, prosesor, jejak PCB, baterai, dan kabel di dekatnya dapat mengubah lingkungan elektromagnetik di sekitar antena.
Haruskah antena diuji di dalam produk jadi?
Ya. Menguji antena di dalam wadah sebenarnya memberikan informasi yang lebih realistis tentang kinerja penerimaan akhir dibandingkan menguji antena sebagai komponen independen.
Mengapa memilih antena khusus dibandingkan model standar?
Model yang disesuaikan dapat dirancang berdasarkan dimensi tertentu, antarmuka penerima, lokasi pemasangan, dan batasan mekanis produk. Hal ini dapat mempermudah integrasi dan mengurangi kebutuhan akan modifikasi struktural.
Apakah Antena Radio FM Terintegrasi Tepat untuk Produk Anda?
Untuk produk elektronik modern yang memerlukan ruang, tampilan, keandalan, dan fungsi RF, antena internal dapat memberikan alternatif praktis dibandingkan desain eksternal konvensional. Keberhasilannya bergantung pada proses rekayasa lengkap, termasuk pemilihan ferit, belitan kumparan, persyaratan frekuensi, desain PCB, posisi pemasangan, struktur penutup, dan pengujian produk akhir.
Qianmu menyediakan solusi Antena Radio FM Bawaan yang disesuaikan untuk produsen yang mengembangkan peralatan audio, elektronik otomotif, radio portabel, speaker Bluetooth, dan perangkat berkemampuan FM lainnya. Jika Anda memiliki rentang frekuensi tertentu, ukuran penutup, persyaratan kabel, atau antarmuka penerima,Hubungi kamiuntuk mendiskusikan proyek Anda dan mengembangkan konfigurasi antena yang sesuai dengan kebutuhan produk Anda.
