Antena Data Tablet 4G

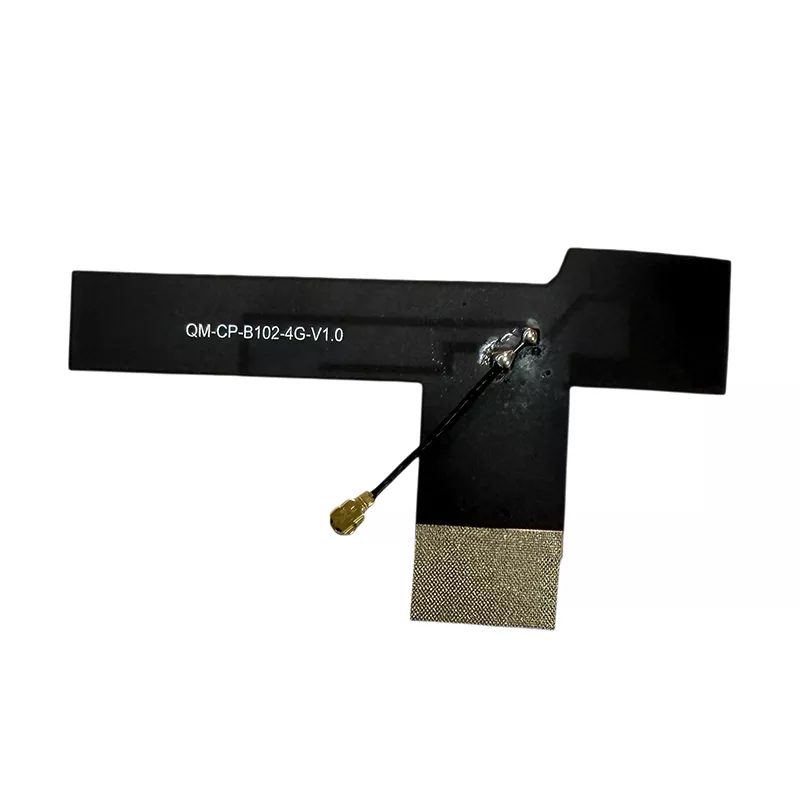

Antena Data Tablet 4G adalah komponen penerimaan dan transmisi sinyal nirkabel internal yang dirancang khusus untuk perangkat tablet. Antena Tablet 4G LTE ini memiliki struktur ringan dan fleksibel yang dioptimalkan untuk ruang internal tablet yang terbatas. Ini menangani transmisi data dan penerimaan sinyal melalui jaringan 4G LTE, mendukung konektivitas seluler, pengunggahan dan pengunduhan data, dan komunikasi jaringan yang stabil. Sebagai Antena 4G LTE Bawaan, antena ini dirancang untuk pemasangan internal daripada digunakan sebagai antena universal eksternal.

Dibandingkan dengan konfigurasi antena internal konvensional, solusi ini menggabungkan substrat FPC fleksibel dengan profil ringkas untuk mengakomodasi struktur tablet yang berbeda. Desainnya dapat dievaluasi untuk aplikasi tablet konsumen, pendidikan, industri, dan khusus sesuai dengan pita frekuensi yang diperlukan dan kondisi pemasangan.

Rentang Perangkat yang Kompatibel

Sebagai aplikasi Antena 4G LTE untuk Tablet yang serbaguna dan dapat disesuaikan, produk ini dirancang untuk perangkat tablet yang mendukung konektivitas jaringan 4G. Kompatibilitas bergantung pada pita frekuensi yang didukung perangkat, ruang antena internal, dan antarmuka RF.

• Tablet sipil tingkat konsumen: tablet hiburan rumah, tablet komunikasi jaringan penuh, dan perangkat tablet pribadi portabel

• Tablet Komersial Pendidikan: Tablet Pembelajaran Siswa, Tablet Khusus Pendidikan Kampus, Tablet Komersial Lembaga Pelatihan

• Tablet Kasar Industri: Tablet Genggam Industri, Tablet Industri Tahan Debu, Tahan Air, dan Tahan Ledakan, Tablet Cerdas Luar Ruang

• Tablet khusus di dalam kendaraan: tablet infotainmen di dalam kendaraan, terminal kendaraan logistik dan transportasi, tablet pengontrol mesin konstruksi

• Tablet khusus industri: tablet medis, tablet pengawasan keamanan, tablet terminal cerdas gudang, perangkat tablet pintar IoT

Spesifikasi Teknis Terperinci

Panduan Instalasi dan Penggunaan

Antena Data Tablet 4G ini dirancang untuk pemasangan internal di perangkat tablet yang kompatibel. Ini dapat digunakan dalam proyek pembuatan perangkat, pemeliharaan, dan penggantian antena. Pemasangan harus dilakukan oleh personel yang memahami pembongkaran tablet dan penanganan konektor RF. Langkah-langkah instalasi spesifiknya adalah sebagai berikut:

1. Pembongkaran dan Pembersihan: Matikan perangkat tablet, lepaskan penutup belakang, dan bersihkan debu dan kotoran dari area pemasangan internal. Pastikan permukaan pemasangan rata, bersih, dan bebas dari tonjolan atau penghalang.

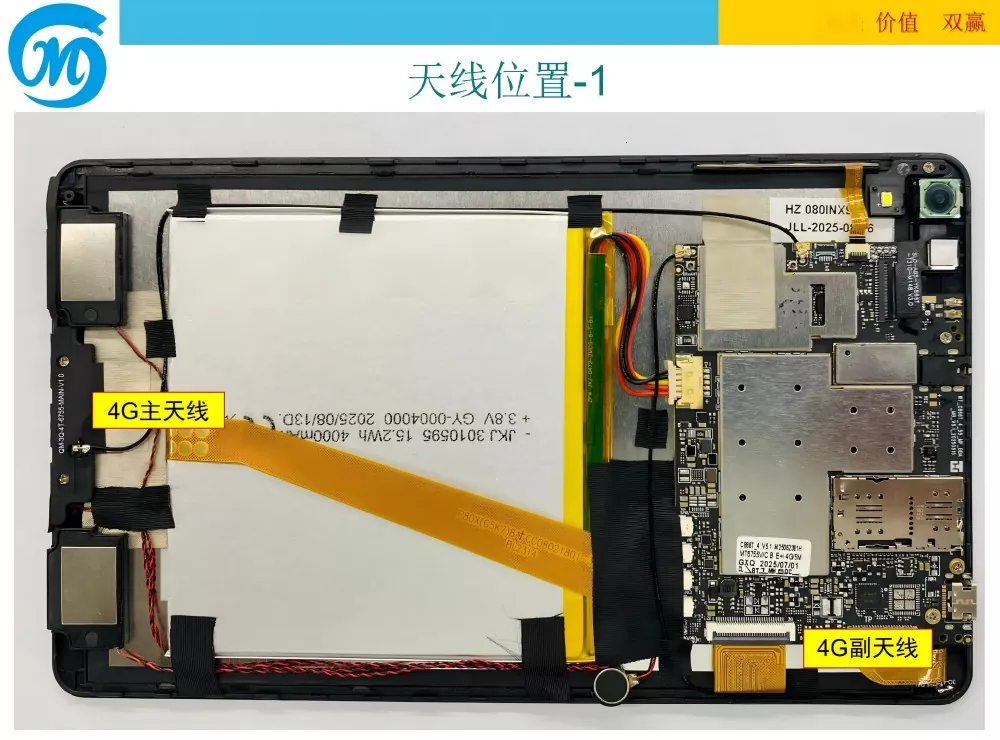

2. Penempatan dan Pemasangan: Lepaskan lapisan pelindung perekat tahan suhu tinggi dari bagian belakang antena. Sejajarkan secara tepat dengan posisi antena yang disediakan di dalam tablet, letakkan di area bersih pada badan perangkat dan tidak terhalang oleh logam. Tekan perlahan selama 3 hingga 5 detik untuk memastikan antena menempel dengan aman, tanpa kelonggaran atau tepian terangkat.

3. Koneksi Antarmuka: Sejajarkan konektor IPEX di ujung antena dengan soket RF pada motherboard tablet, lalu tekan secara vertikal hingga tersambung dengan aman. Pastikan kontak yang baik tanpa sambungan yang longgar atau kontak yang buruk. Pengaturan koneksi ini relevan ketika memilih Antena IPEX 4G LTE untuk antarmuka RF tablet yang kompatibel.

4. Atur perutean kabel: Susun kabel antena dengan rapi untuk menghindari tarikan, tekukan, atau kompresi yang berlebihan, dan jauhkan dari area yang menghasilkan panas seperti baterai dan motherboard untuk mencegah penuaan dan kerusakan jangka panjang.

5. Uji pemasangan: Pasang kembali penutup belakang tablet, kencangkan sekrup pengencang, hidupkan perangkat, aktifkan jaringan 4G, uji kecepatan internet dan kekuatan sinyal, dan pastikan tidak ada anomali sinyal atau masalah pemutusan sambungan sebelum penggunaan normal.

Latar Belakang Perusahaan

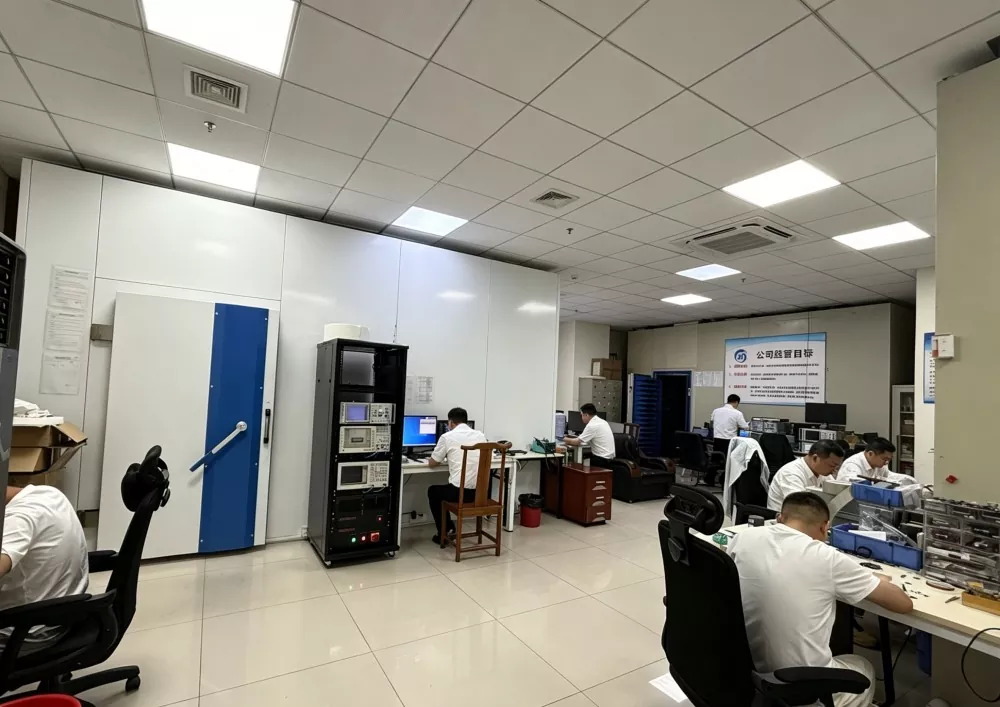

Shenzhen Qianmu Communication Technology Co, Ltd telah terlibat dalam industri antena komunikasi selama lebih dari satu dekade, berfungsi sebagai produsen dan pemasok Cina yang mengintegrasikan R&D antena, pengembangan cetakan, produksi skala besar, pengujian kontrol kualitas, dan dukungan purna jual. Perusahaan ini berspesialisasi dalam solusi antena komunikasi nirkabel, termasuk produk Antena Data Tablet 4G, antena IoT, dan antena terminal internal. Fasilitasnya meliputi operasi manufaktur, jalur produksi, laboratorium penelitian dan pengembangan, dan peralatan pengujian untuk mendukung pengembangan produk dan pengendalian kualitas. Kunjungan pabrik dapat diatur, dan proses produksi serta inspeksi tunduk pada prosedur manajemen mutu perusahaan.

Anggota tim inti masing-masing memiliki pengalaman lebih dari 10 tahun dalam penelitian dan pengembangan antena komunikasi, dengan keahlian dalam adaptasi sinyal, pencocokan impedansi, dan persyaratan pemasangan internal untuk berbagai perangkat tablet. Tim ini telah memberikan solusi antena kepada lebih dari 300 terminal digital dan produsen peralatan industri di seluruh dunia. Solusi khusus tersedia sesuai dengan kebutuhan produk dan kondisi integrasi perangkat.

Panduan Pemilihan Produk

Saat memilih Antena Tablet 4G LTE, pertimbangan umum mencakup kompatibilitas frekuensi, ruang pemasangan, jenis konektor, dan kinerja RF. Poin-poin berikut dapat membantu menentukan apakah antena yang diusulkan cocok untuk proyek tablet tertentu.

• Periksa kompatibilitas pita frekuensi: Prioritaskan antena yang mencakup pita frekuensi yang diperlukan. Untuk perangkat domestik, verifikasi kompatibilitas dengan pita pembawa yang dimaksud; untuk perangkat ekspor, konfirmasikan dukungan untuk pita frekuensi yang digunakan di pasar sasaran. Band yang hilang dapat mempengaruhi penerimaan sinyal dan kinerja data.

• Periksa bahan dan pengerjaannya: Antena FPC 4G yang fleksibel dapat mengakomodasi kebutuhan pemasangan internal yang memerlukan substrat tipis dan fleksibel. Tinjau substrat, elemen konduktif, dan lapisan isolasi untuk menentukan apakah desain sesuai untuk lingkungan pemasangan yang diinginkan.

• Periksa parameter pengujian aktual: Tinjau laporan pengujian dan data pengukuran yang tersedia. Parameter utama termasuk penguatan, SWR, dan impedansi. Konfirmasikan bahwa kinerja yang diukur memenuhi persyaratan perangkat target dan pita operasi.

• Periksa dimensi kompatibilitas: Pilih dimensi antena yang sesuai dengan ruang internal tablet. Untuk perangkat ultra-tipis, pertimbangkan desain setebal 0,15 mm dan verifikasi ketersediaan area pemasangan, rute kabel, dan jarak bebas. Ukuran non-standar khusus dapat didiskusikan untuk mengatasi kendala pemasangan.

• Periksa konektor RF: Konektor IPEX/U.FL harus cocok dengan soket RF pada motherboard tablet. Konfirmasikan pembuatan konektor, panjang kabel, dan pengaturan sambungan sebelum memesan. Proyek Antena LTE Internal untuk Tablet mungkin memerlukan konektor atau konfigurasi kabel yang berbeda tergantung pada desain perangkat.

• Periksa penyesuaian dan kemampuan pasokan: Untuk proyek dengan dimensi khusus, panjang kabel, persyaratan konektor, atau konfigurasi frekuensi, Antena Tablet Khusus dapat dievaluasi sesuai dengan spesifikasi perangkat. Konfirmasikan sampel, persyaratan pengujian, jumlah produksi, dan waktu tunggu sebelum produksi massal.

• Periksa kemampuan pabrikan: Pertimbangkan pengalaman pabrikan, pengujian produk, kendali mutu, opsi penyesuaian, dan dukungan purna jual saat memilih pemasok antena jangka panjang.

Pertanyaan Umum

Q1: Apakah Antena Data 4G Tablet ini mendukung jaringan 4G di luar negeri?

J: Antena mendukung pita frekuensi yang tercantum dalam spesifikasi teknis. Untuk peralatan ekspor, bandingkan pita ini dengan pita LTE yang digunakan di negara target dan persyaratan modem tablet. Konfigurasi frekuensi tambahan dapat didiskusikan jika spesifikasi standar tidak mencakup pita yang diperlukan.

Q2: Dapatkah antena disesuaikan dalam hal ukuran, jenis konektor, dan panjang kabel?

J: Ya. Opsi penyesuaian dapat mencakup dimensi antena, panjang kabel, jenis konektor, dan konfigurasi frekuensi sesuai dengan struktur internal peralatan. Untuk proyek Antena Tablet Khusus, sediakan ruang pemasangan yang tersedia, pita LTE yang diperlukan, detail konektor RF, dan aplikasi target sehingga kompatibilitas dapat dievaluasi.

Q3: Berapa lama garansi produk? Bagaimana masalah kualitas ditangani?

J: Produk ini dilengkapi dengan garansi 1 tahun dan layanan pemeliharaan seumur hidup. Untuk masalah kualitas yang bukan disebabkan oleh kerusakan manusia, kebijakan layanan yang disebutkan memberikan penggantian atau pengiriman ulang gratis, bersama dengan dukungan teknis untuk mengatasi masalah penggunaan. Konfirmasikan ketentuan yang berlaku saat melakukan pemesanan.

Q4: Apakah seringnya pembengkokan akan merusak antena fleksibel?

J: Produk ini menggunakan substrat FPC fleksibel yang dirancang untuk pemasangan internal. Hindari lipatan yang tajam, pembengkokan berlebihan yang berulang-ulang, atau tekanan pada elemen radiasi dan kabel pengumpan. Pemasangannya harus mengikuti persyaratan mekanis antena untuk membantu menjaga struktur dan kinerja RFnya.

Q5: Berapa jumlah pesanan minimum? Bisakah batch campuran diberikan?

J: Produk dalam stok standar dinyatakan tidak memiliki jumlah pesanan minimum, dengan batch campuran kecil dan pembelian sesekali didukung. Pesanan dalam jumlah besar mungkin memenuhi syarat untuk penetapan harga berjenjang. Konfirmasikan stok saat ini, persyaratan penyesuaian, dan waktu tunggu produksi sebelum memesan.

Q6: Konektor apa yang digunakan antena?

J: Antarmuka standar adalah konektor universal IPEX/U.FL, dengan opsi terminal yang dapat disesuaikan. Konektor harus diperiksa terhadap soket RF motherboard tablet. Untuk persyaratan Antena IPEX 4G LTE, konfirmasikan pembuatan konektor dan panjang kabel sebelum produksi.
