Antena GPS Kamera Tubuh

Apa itu Antena GPS Body Cam

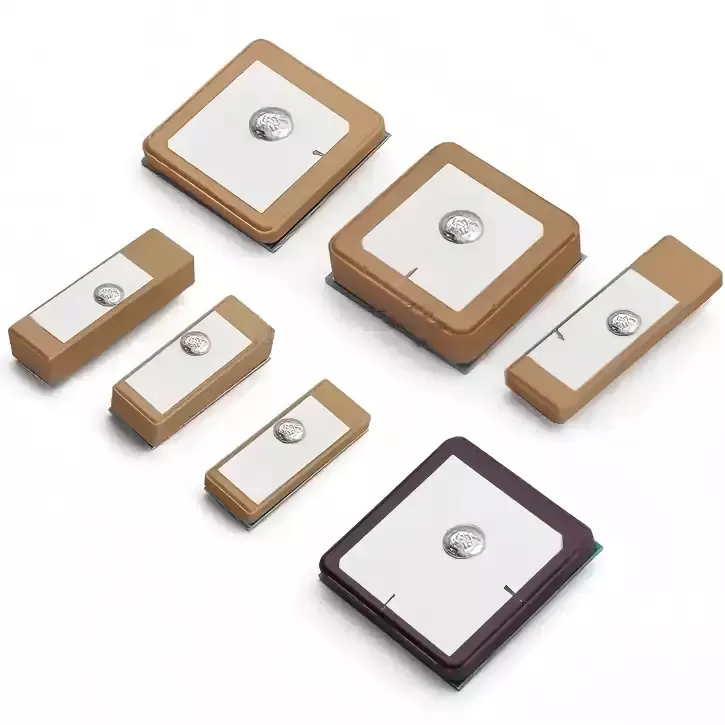

Antena GPS Body Cam adalah antena patch keramik GNSS kelas industri yang dirancang khusus untuk terminal pengumpulan bukti penegakan hukum prajurit tunggal. Ini kompatibel dengan beberapa sistem satelit termasuk GPS, BeiDou, GLONASS, dan Galileo, dan dilengkapi struktur polarisasi melingkar kanan (RHCP) untuk beradaptasi dengan karakteristik polarisasi sinyal navigasi satelit global.

Dengan desain antena keramik yang kokoh, antena ini menawarkan pengarahan yang sangat baik dan kemampuan beradaptasi lingkungan yang kuat. Bahkan dalam kondisi menantang seperti penghalang yang dikenakan di tubuh, pelindung logam dari peralatan, penghalang bangunan perkotaan, atau pengoperasian bergerak berkecepatan tinggi, teknologi ini memberikan data penentuan posisi yang stabil. Hal ini memastikan tanda air geolokasi yang akurat dan dapat dilacak untuk rekaman audiovisual penegakan hukum, memungkinkan pembentukan rantai pembuktian yang lengkap dan patuh.

Prinsip Kerja

Antena GPS Body Cam beroperasi berdasarkan prinsip penerimaan RF navigasi satelit profesional. Seluruh alur kerja telah diverifikasi melalui pengujian ruang anechoic laboratorium dan pengujian lapangan luar ruangan di dunia nyata, memastikan logika operasional yang jelas dan kinerja yang stabil. Ini terutama terdiri dari tiga komponen inti:

1. Akuisisi Sinyal Satelit: Produk ini dilengkapi chip dielektrik keramik inti dielektrik tinggi yang secara efisien menangkap sinyal navigasi satelit pita L1 di udara. Dengan desain polarisasi sirkular khusus di sisi kanan, teknologi ini secara efektif memitigasi pelemahan sinyal yang disebabkan oleh perputaran perangkat atau hambatan tubuh manusia, memecahkan masalah-masalah umum seperti penerimaan sinyal yang buruk dan kegagalan akuisisi satelit di daerah perkotaan dengan bangunan padat atau daerah pegunungan dan terpencil di mana refleksi multipath lazim terjadi.

2. Penyaringan Sinyal dan Anti-Interferensi: Antena dilengkapi sirkuit pencocokan impedansi presisi terintegrasi yang secara otomatis menyaring gangguan kebisingan yang dihasilkan oleh modul 4G/5G, modul Wi-Fi, dan catu daya baterai di dalam kamera tubuh. Ini mengisolasi sinyal satelit GNSS murni, secara efektif menghilangkan anomali posisi, titik lompatan, dan gangguan lintasan yang disebabkan oleh crosstalk RF internal.

3. Penguraian dan keluaran data: Sinyal satelit stabil yang disaring dan dioptimalkan ditransmisikan ke chip pemosisian mainboard perangkat, yang secara real-time mem-parsing data lintang dan bujur, kecepatan, waktu, dan ketinggian yang tepat. Informasi ini secara bersamaan disinkronkan sebagai tanda air geolokasi untuk rekaman file video dan audio selama operasi penegakan hukum, memungkinkan pelacakan penuh, ketertelusuran, dan pemutaran ulang lintasan penegakan hukum.

Panduan Instalasi dan Penggunaan

1. Pemilihan Lokasi Pemasangan

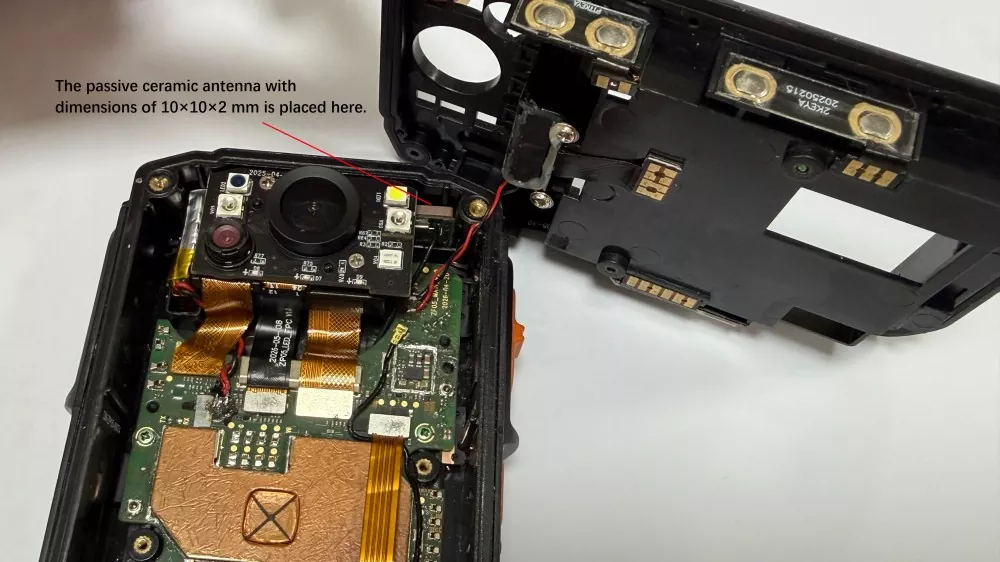

Area inti radiasi antena keramik tidak boleh langsung tertutup atau terhalang oleh wadah logam, sel baterai, atau braket logam. Disarankan untuk memasang perangkat di area non-logam di atas bagian dalam kamera tubuh, menjaga jarak aman minimal 15 mm dari antena 4G/5G dan Wi-Fi untuk menghindari interferensi saluran bersama dan memastikan penerimaan sinyal satelit tidak terhalang.

2. Spesifikasi Pengelasan dan Fiksasi

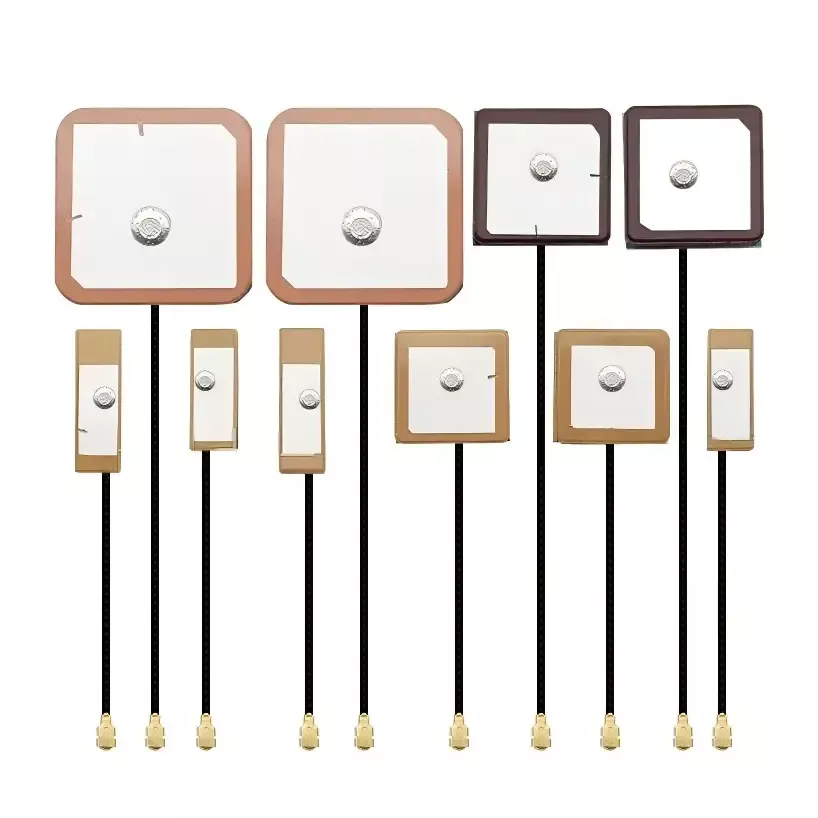

Untuk antena keramik tipe pin, pastikan sambungan solder penuh, tanpa penyolderan dingin, penyolderan terlewat, atau penyolderan terlepas. Untuk produk yang dipasang di permukaan SMT, ikuti dengan ketat standar proses pemasangan pabrik untuk mencapai keselarasan yang rata dan aman pada permukaan PCB. Selama perakitan, hindari memberikan tenaga berlebihan pada chip keramik untuk mencegah retakan mikro internal dan menghilangkan potensi kegagalan sinyal tersembunyi di kemudian hari.

3. Operasi Perlindungan Anti-interferensi

Setelah antena dipasang, gunakan pita isolasi untuk mengisolasi antena dari modul daya dan area berdaya tinggi pada motherboard untuk mengurangi gangguan listrik. Rutekan kabel antena agar tidak sejajar dengan saluran listrik dalam jarak yang jauh, sehingga mencegah fluktuasi sinyal dan posisi sumber yang tidak stabil.

4. Standar Debugging dan Verifikasi Mesin Lengkap

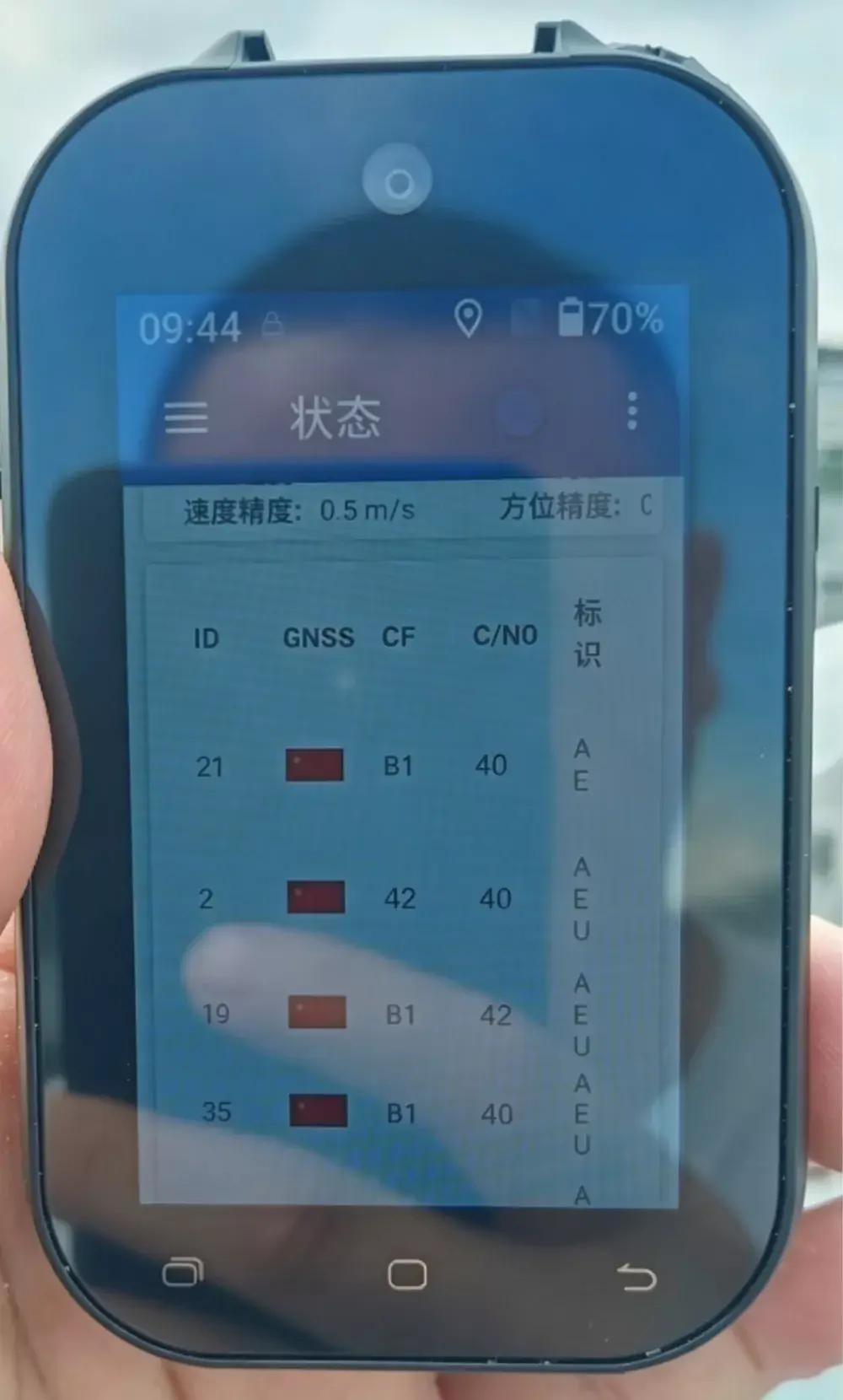

Setelah perakitan perangkat selesai, pengujian akuisisi bintang di dunia nyata di luar ruangan harus dilakukan; pengujian papan tunggal dalam ruangan saja tidak cukup. Parameter utama yang harus diverifikasi mencakup jumlah satelit yang diperoleh selama start dingin dan panas, keakuratan posisi, dan kontinuitas lintasan, memastikan kinerja antena memenuhi spesifikasi setelah perakitan akhir dan mencegah masalah kualitas batch.

Cara Memilih Antena GPS Berkualitas

Banyak personel pengadaan dan pengembangan peralatan tidak memiliki keahlian RF, sehingga sering kali menyebabkan mereka membeli antena tingkat sipil dengan harga murah. Hal ini mengakibatkan kinerja produk di bawah standar, penerimaan proyek yang gagal, dan kegagalan purna jual skala besar. Berdasarkan pengalaman industri selama bertahun-tahun, kami telah merangkum empat kriteria inti dalam memilih antena untuk peralatan penegakan hukum industri:

1. Memprioritaskan bahan khusus tingkat industri: hilangkan dengan tegas penggunaan bahan baku keramik sipil umum, dan harus memilih substrat keramik tingkat industri dengan toleransi suhu yang luas dan sifat anti-interferensi yang sesuai untuk kondisi operasional yang kompleks, memastikan kinerja stabil jangka panjang di lingkungan luar ruangan yang ekstrim.

2. Fokus pada data pengujian aktual, tolak parameter teoretis: Sebagian besar produsen di pasar hanya memberikan spesifikasi teoretis tanpa dukungan pengujian dunia nyata. Produsen asli yang memiliki reputasi baik dapat menawarkan laporan pengujian di kamar gelap, video pengujian lapangan di luar ruangan, dan data pengujian penuaan suhu tinggi-rendah—parameter yang asli dan dapat diverifikasi.

3. Pilih produk khusus yang dioptimalkan untuk peralatan penegakan hukum: Antena navigasi standar tidak dioptimalkan untuk keberadaan beberapa antena, pelindung logam, atau penghalang tubuh manusia pada perangkat penegakan hukum, sehingga tidak cocok untuk kondisi pengoperasian perangkat prajurit tunggal. Penting untuk memilih antena yang dirancang khusus dan dirancang khusus untuk terminal penegakan hukum guna menyelesaikan masalah inti interferensi RF internal.

4. Prioritaskan kolaborasi langsung dengan pabrik sumber: Pilih pabrikan Tiongkok dengan kemampuan terintegrasi dalam penelitian dan pengembangan, modifikasi sampel, produksi massal, dan layanan purna jual. Hal ini memungkinkan penyesuaian yang cepat, pasokan yang stabil, dukungan purna jual yang cepat, dan menghindari masalah seperti kenaikan harga oleh perantara dan kesenjangan komunikasi dalam koordinasi teknis.

Pertanyaan Umum

Q1: Dapatkah antena keramik ini kompatibel dengan semua merek kamera yang dikenakan di tubuh?

Kompatibel dengan sebagian besar kamera penegak hukum 4G/5G yang dikenakan di tubuh, terminal pengumpulan bukti tahan ledakan, dan bodycam inspeksi luar ruangan yang tersedia secara komersial, sekaligus mendukung konfigurasi non-standar khusus yang disesuaikan secara tepat dengan struktur, antarmuka, dan dimensi perangkat.

Q2: Dalam hal apa antena keramik mengungguli antena FPC?

Peningkatan inti mencakup akuisisi satelit yang lebih cepat, pengurangan kesalahan pemosisian, pelacakan tanpa gangguan, dan peningkatan kinerja anti-interferensi, anti-getaran, dan ketahanan suhu secara signifikan—mulai dari suhu dingin ekstrem hingga panas tinggi. Peningkatan ini sepenuhnya mengatasi kegagalan pemosisian dalam kondisi luar ruangan yang kompleks dan secara signifikan mengurangi tingkat layanan purna jual peralatan.

Q3: Apakah Anda mendukung penyesuaian, pengambilan sampel, dan perintah percobaan kecil?

Mendukung! Sebagai produsen langsung, kami menawarkan pembuatan prototipe, pesanan uji coba dalam jumlah kecil, dan layanan produksi massal skala besar, yang sepenuhnya dapat disesuaikan sesuai dengan gambar pelanggan dan persyaratan kinerja.

Q4: Dapatkah produk digunakan untuk ekspor ke luar negeri? Apakah semua sertifikasi yang diperlukan sudah lengkap?

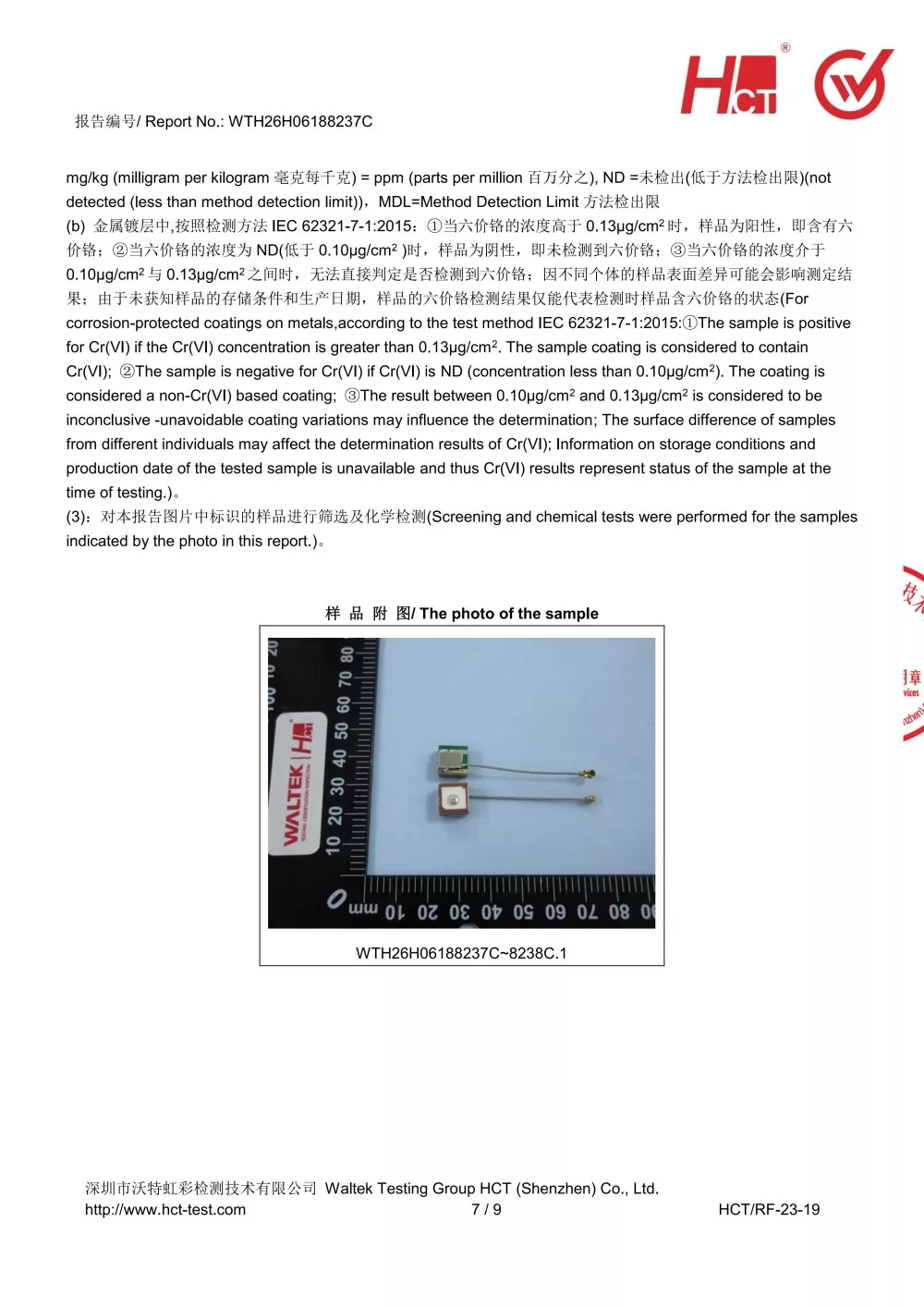

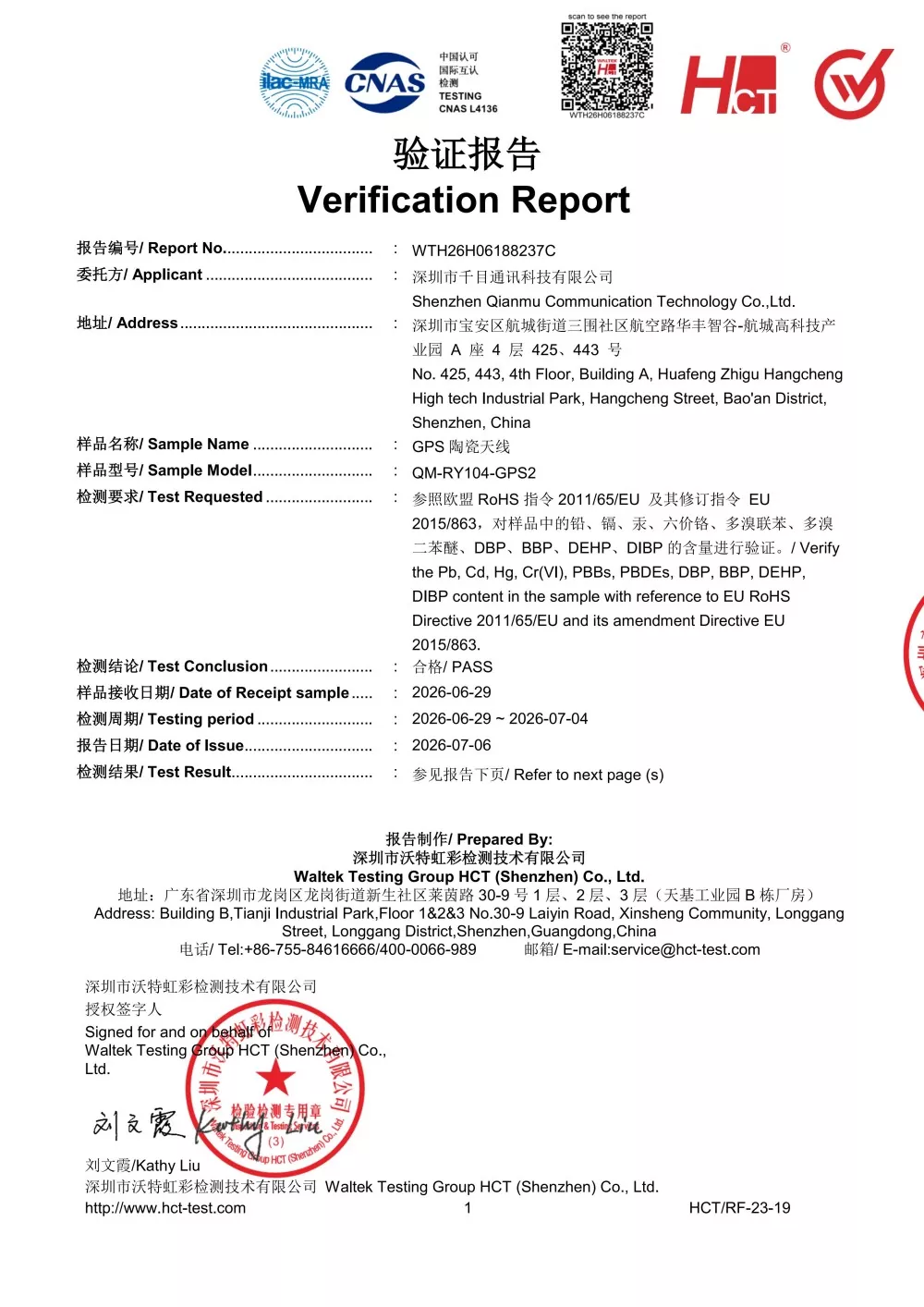

Semua produk hadir dengan sertifikasi ekspor penuh termasuk CE, FCC, dan RoHS, yang memenuhi standar global dan memungkinkan ekspor tanpa rasa khawatir ke Eropa, Amerika, Asia Tenggara, Timur Tengah, dan wilayah lainnya.

Q5: Apakah kinerja produk stabil dalam kondisi suhu tinggi dan rendah yang ekstrim?

Produk ini memiliki desain suhu lebar kelas industri, yang telah menjalani uji penuaan bersepeda suhu tinggi-rendah yang ketat, dengan penurunan kinerja minimal di lingkungan mulai dari -40°C hingga +75°C, sehingga sangat cocok untuk kondisi luar ruangan, pertambangan, dingin ekstrem, dan suhu tinggi sepanjang waktu.
