Kamera yang Dipakai di Tubuh Antena 4G/5G

Shenzhen Qianmu Communication Technology Co., Ltd. adalah R&D domestik dan pabrik sumber manufaktur untuk Antena Body Worn Camera 4G/5G.

Kami telah mengembangkan antena internal Sub6G pita lebar FPC internal, yang kompatibel dengan 4G LTE dan pita frekuensi 5G Sub6G domestik dan internasional mainstream. Antena telah mengalami optimalisasi kinerja khusus untuk mengatasi tantangan ruang perangkat yang ringkas, pelindung logam, gangguan baterai, kehilangan sinyal karena keausan tubuh manusia, dan kondisi pengoperasian lapangan yang keras.

Antena ini menggunakan substrat fleksibel PI yang andal dan dipasang dengan perekat industri, sehingga cocok untuk struktur perangkat kompak. Semua produk menjalani pengujian simulasi OTA penuh di ruang anechoic untuk meniru lingkungan operasional dunia nyata. Catatan pengujian VNA dan OTA diarsipkan berdasarkan batch produksi, dan laporan inspeksi dapat diberikan berdasarkan permintaan.

Definisi teknis profesional

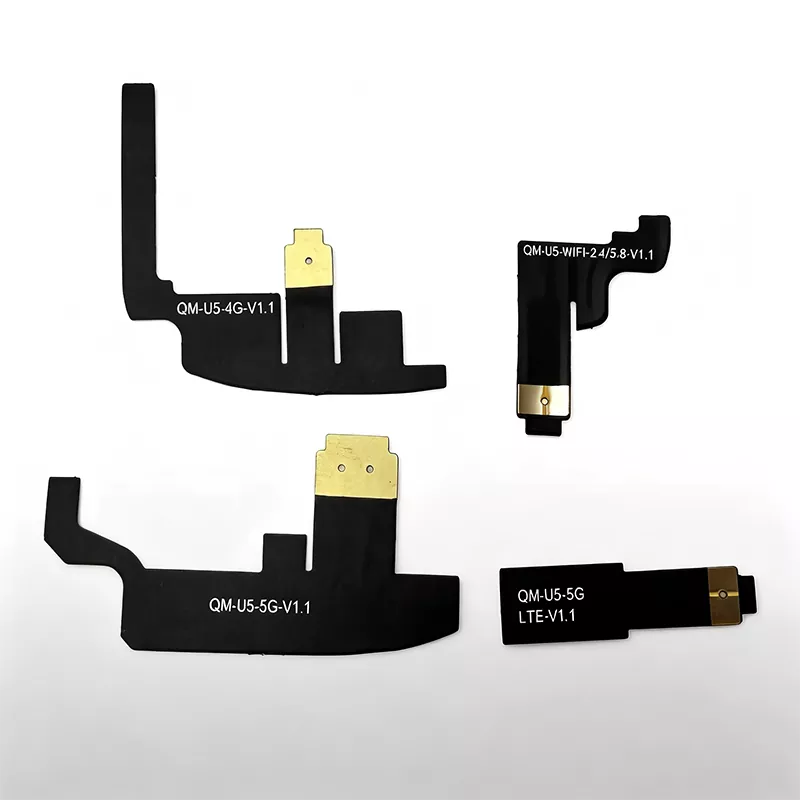

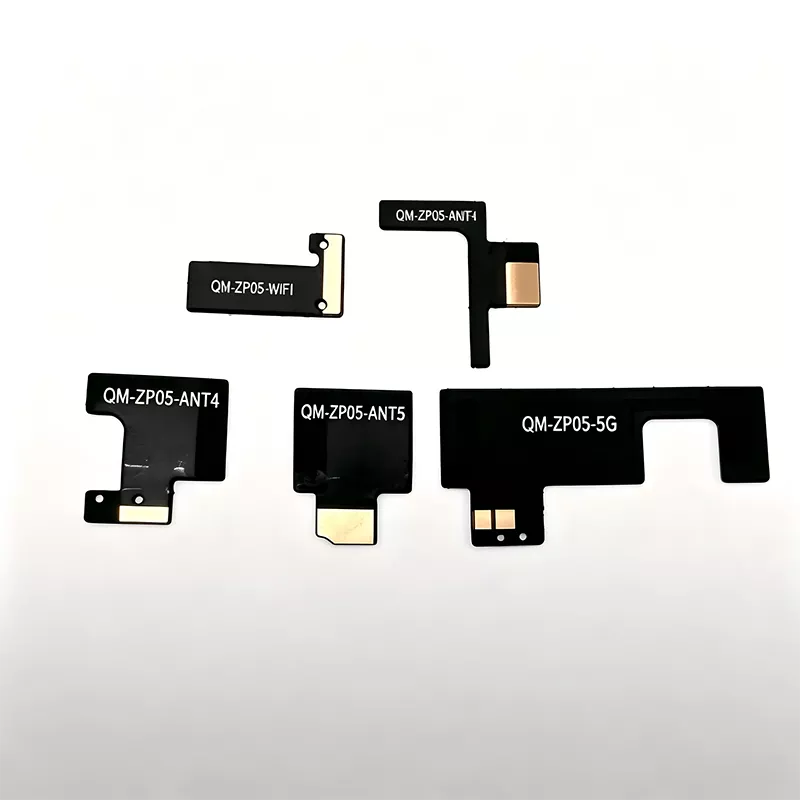

Antena 4G/5G Kamera yang Dipakai di Tubuh kami adalah antena Sub6G internal fleksibel PIFA FPC broadband. Mendukung pita LTE B1/B3/B5/B8/B20/B38/B40 dan pita 5G Sub6G mainstream N41/N78/N79. Antena ini menggunakan substrat film PI yang tahan getaran, tahan semprotan garam, dan sangat dapat ditekuk, dikombinasikan dengan perekat dua sisi bersuhu tinggi tingkat industri dan saluran umpan RF U.FL/IPEX, menjadikannya ideal untuk pemasangan internal pada kamera yang dikenakan di tubuh.

Tidak seperti antena IoT FPC konvensional, fase desain menggabungkan simulasi 3D sistem lengkap, termasuk casing logam, baterai litium, braket kamera, penutup pelindung motherboard, dan model hantu tubuh manusia ke dalam lingkungan simulasi.

Telah disesuaikan sebelumnya dengan impedansi 50Ω di pabrik, dan secara bersamaan mengalami pengujian keandalan penurunan, siklus suhu, semprotan garam, dan kelembapan. Hal ini mengurangi beban kerja integrasi sistem pelanggan dan memperpendek siklus pengembangan proyek perangkat keras polisi.

Prinsip Kerja Antena Lengkap

Seluruh antena terdiri dari konduktor pemancar FPC, lapisan pendukung perekat industri, pengumpan koaksial U.FL, dan jaringan pencocokan RF papan utama, memungkinkan konversi dua arah gelombang elektromagnetik frekuensi tinggi untuk mencapai transmisi dan penerimaan sinyal seluler 4G/5G.

Selama transmisi, modul komunikasi perekam mengubah aliran video, peringatan SOS, dan data lokasi menjadi sinyal listrik frekuensi tinggi, yang ditransmisikan melalui kabel koaksial ke struktur resonansi FPC. Sinyal-sinyal ini kemudian diubah menjadi gelombang elektromagnetik 4G/5G untuk radiasi eksternal, mengirimkan informasi bukti ke stasiun pangkalan.

Selama penerimaan, antena menangkap gelombang elektromagnetik dari stasiun pangkalan dan mengubahnya menjadi sinyal listrik, yang kemudian dikirim kembali ke modul untuk menyelesaikan perintah penjadwalan dan penerimaan parameter jarak jauh.

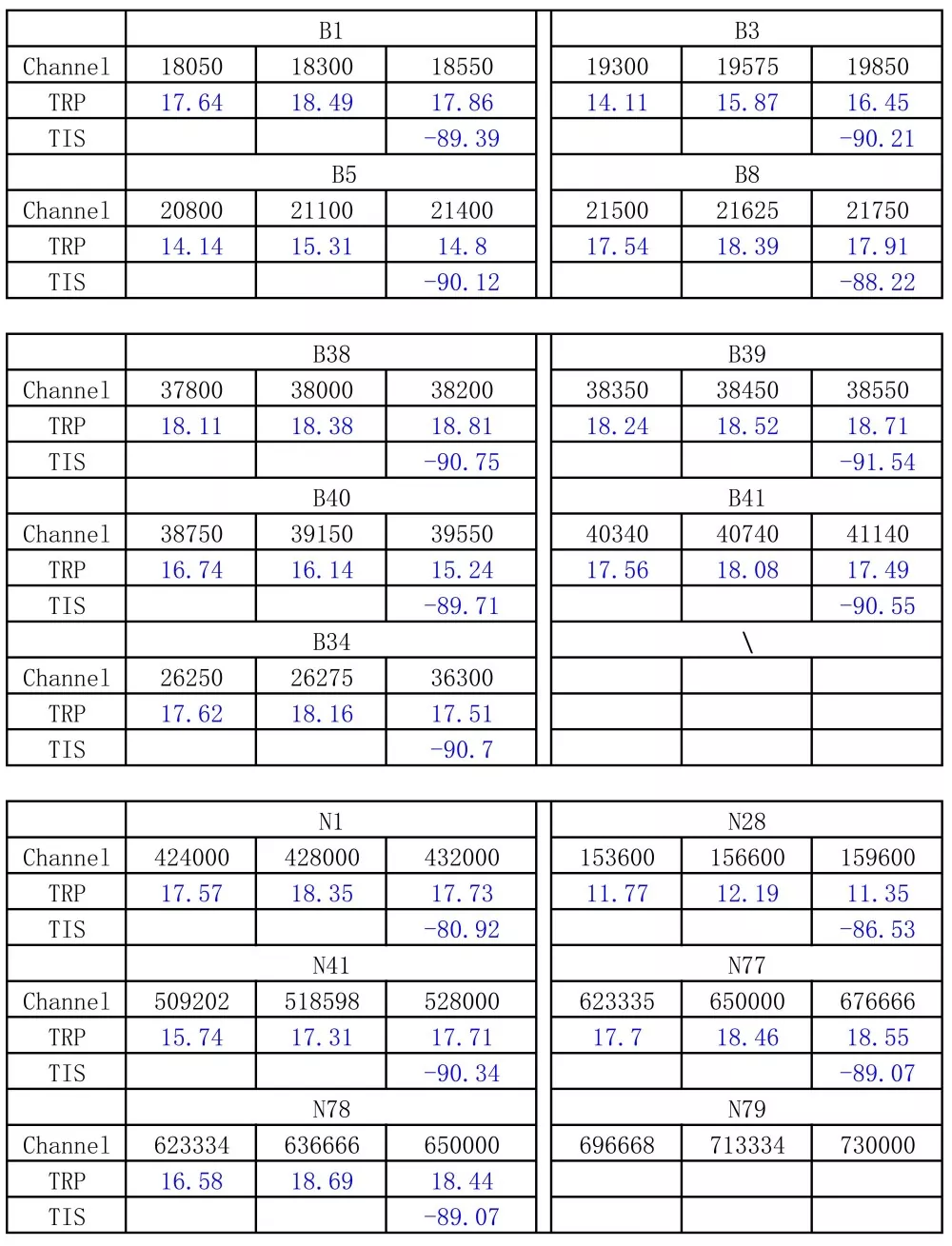

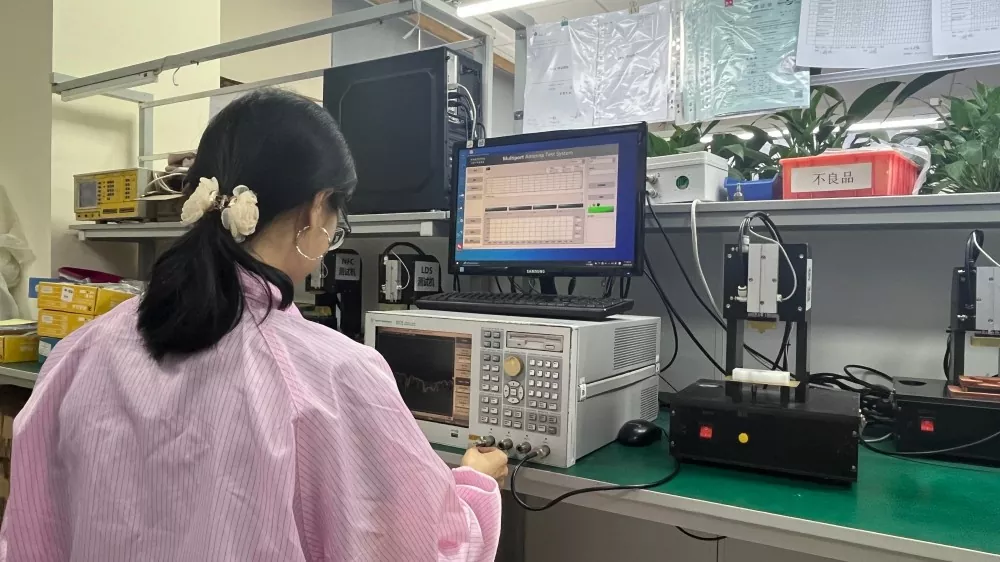

Untuk mengkompensasi hilangnya RF yang disebabkan oleh pemakaian pada punggung manusia, kinerja ditingkatkan melalui simulasi dalam ruang anechoic menggunakan model hantu tubuh manusia, menghasilkan peningkatan sensitivitas penerimaan TIS sebesar 22,8 dB dibandingkan dengan antena FPC konvensional. Dalam kondisi pemakaian yang disimulasikan, efisiensi antena standar untuk LTE B8 hanya 40,46%, sedangkan antena Qianmu mencapai ≥52% untuk LTE frekuensi rendah dan ≥47% untuk 5G N78. Setiap batch menjalani pengambilan sampel dan pengujian ulang dengan VNA, dengan kurva pengujian dan catatan produksi diarsipkan untuk verifikasi pelanggan.

Perangkat dan aksesori yang kompatibel

Kompatibel dengan perangkat akhir

1. Kamera Badan Penegakan Hukum Definisi Tinggi 4G/5G Polisi Lalu Lintas dan Keamanan Publik

2. Kamera tubuh untuk pengumpulan bukti audiovisual pengelolaan perkotaan, administrasi jalan, dan pemadam kebakaran

3. Perekam Penegakan Hukum yang Aman Secara Intrinsik dan Tahan Ledakan untuk Industri Kimia dan Pertambangan

4. Terminal Perekaman Prajurit Tunggal Inspeksi Daya

5. Perangkat Penegakan Hukum Prajurit Tunggal 4G/5G Ekspor Luar Negeri

Modul komunikasi yang kompatibel

- Modul komunikasi 4G LTE Cat.1 / Cat.4 Modul komunikasi domestik/impor 5G Sub-6GHz Modul komunikasi terintegrasi multi-mode 4G+5G+Wi-Fi

Bahan yang dipasok pabrik untuk produksi

Kabel koaksial U.FL/IPEX dengan berbagai panjang, pelat baja tulangan, dan lapisan perekat industri tahan garam bersuhu tinggi. Panjang kabel dan spesifikasi konektor yang dapat disesuaikan berdasarkan desain motherboard untuk meminimalkan pemrosesan sekunder bagi pelanggan.

Spesifikasi Teknis

Panduan Pengadaan dan Pemilihan Antena

1. Fokus pada data pengukuran dunia nyata dari perangkat lengkap yang dikenakan di tubuh, daripada hanya mengandalkan parameter ruang kosong. Lembar data pabrikan pada umumnya menyediakan pengukuran yang dilakukan pada papan kosong; kinerja menurun secara signifikan setelah dipasang di rumah perangkat dan dipakai. Saat membeli, selalu minta laporan pengujian VNA/OTA sistem lengkap dan jangan hanya mengandalkan spesifikasi teoritis.

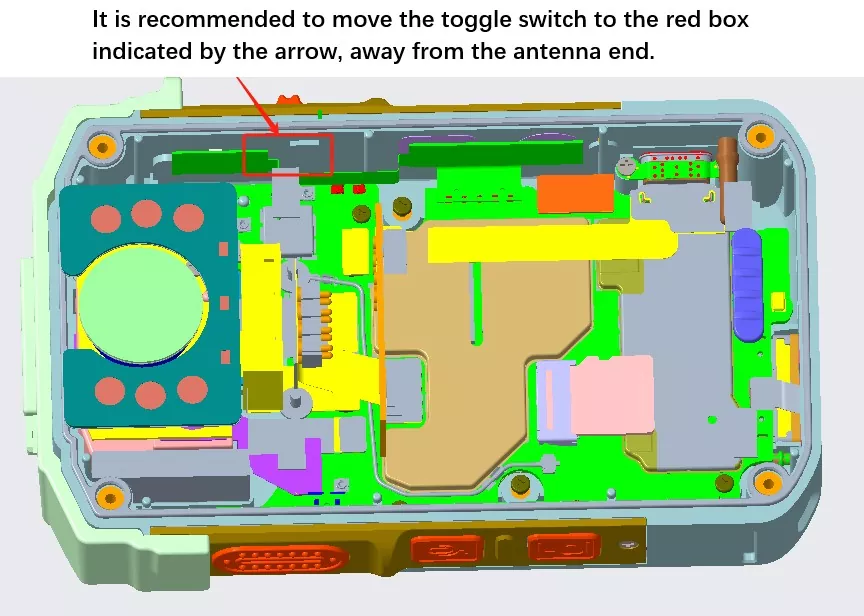

2. Prioritaskan pemilihan pabrik sumber yang berpengalaman dalam memproduksi peralatan penegakan hukum satu prajurit secara massal. Tantangan perangkat prajurit tunggal terletak pada penanganan gangguan dari wadah logam dan baterai, keausan tubuh manusia, dan lingkungan yang keras. Pabrik dengan pengalaman proyek sebelumnya dapat memberikan rekomendasi struktural dan PCB awal, sehingga mengurangi kebutuhan modifikasi dan pengerjaan ulang cetakan.

3. Membedakan antara pita frekuensi domestik dan internasional, dan menetapkan dengan jelas standar pengujian keandalan. Untuk proyek domestik, konfirmasi LTE B1/B3/B5/B8/B20 dan 5G N41/N78/N79; untuk proyek ekspor, konfirmasikan pita frekuensi luar negeri yang sesuai. Memerlukan penyelesaian uji pengambilan sampel jatuh, semprotan garam, dan suhu tinggi/rendah. Antena tingkat konsumen tidak dapat memenuhi persyaratan untuk operasi lapangan polisi.

4. Hargai layanan teknis RF dan hindari perbandingan harga belaka. Pengembangan proyek sering kali mengalami gangguan, penyimpangan frekuensi, dan penurunan kinerja pemakaian. Perantara tidak memiliki kemampuan teknis RF; memprioritaskan produsen yang dapat memberikan rekomendasi tata letak dan membantu memecahkan masalah kegagalan sistem secara menyeluruh.

Mengapa Memilih Komunikasi Qianmu Shenzhen

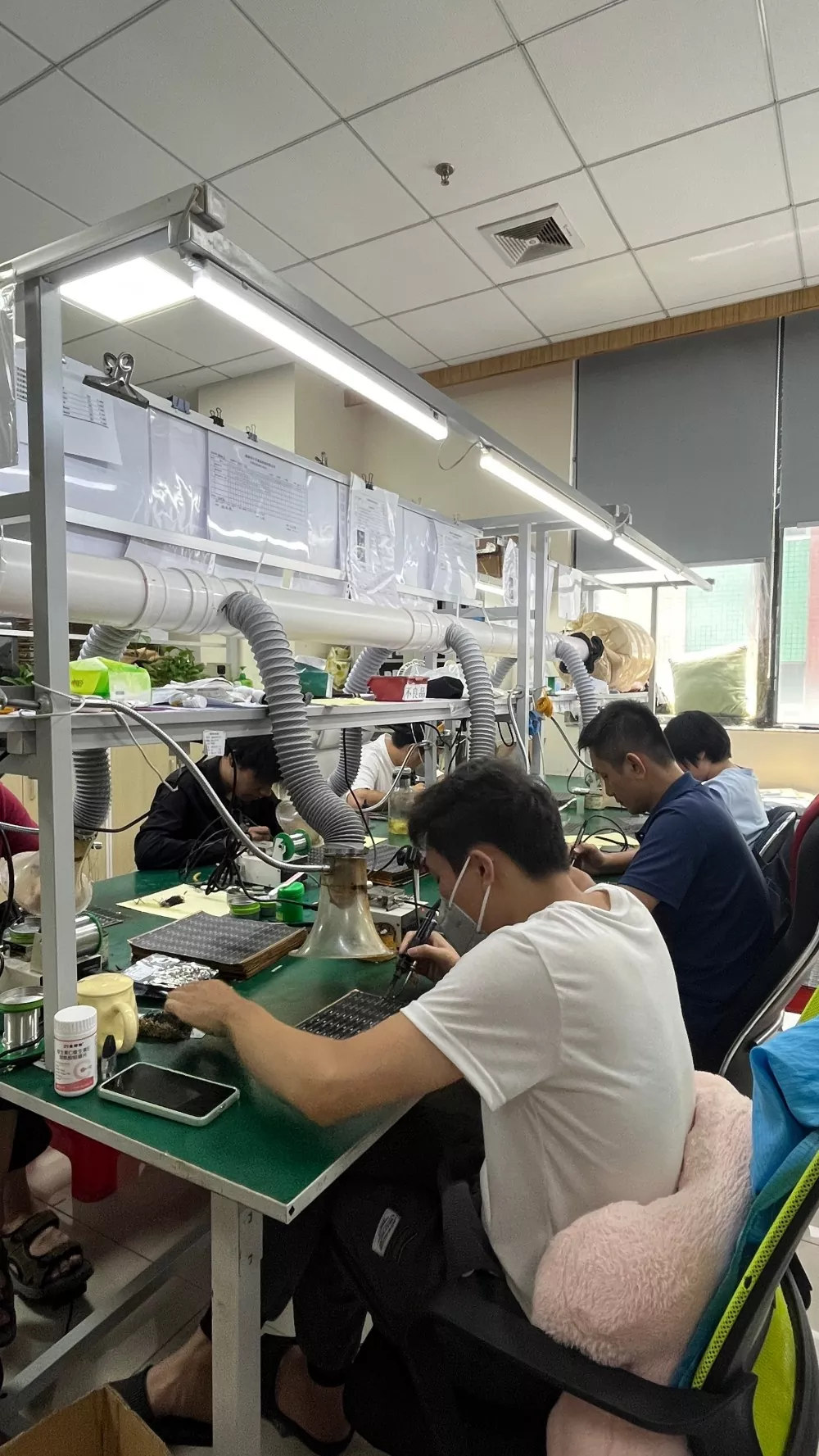

1. Pasokan langsung dari pabrik sumber tanpa markup perantara. Lini produksi internal menangani pemotongan FPC, penguatan, dukungan perekat, dan inspeksi kelistrikan penuh. Harga kompetitif untuk pesanan massal, didukung pasokan kerangka kerja jangka panjang, cocok untuk proyek penawaran pengadaan kepolisian.

2. Mengkhususkan diri dalam peralatan prajurit individu, kami telah terlibat secara mendalam dalam penelitian dan pengembangan tahap awal dan memiliki pengalaman luas dalam produksi massal dan penerapan berbagai kamera yang dikenakan di tubuh dan terminal prajurit tunggal. Untuk proyek baru, kami dapat menerima desain 3D, memberikan tata letak antena dan solusi batasan jarak, menghindari cacat desain, dan mengurangi biaya modifikasi cetakan.

3. Kustomisasi OEM/ODM yang fleksibel mendukung pemotongan FPC yang tidak teratur, panjang pengumpan, spesifikasi konektor, dan penyesuaian pita frekuensi; pengiriman sampel standar dalam 35 hari kerja.

4. Kemampuan dukungan perdagangan luar negeri yang lengkap [Penampung gambar: Kumpulan dokumen sertifikasi (CE, FCC, RoHS, ISO)] Perusahaan memegang hak impor dan ekspor independen dan memiliki kualifikasi lengkap. Kami dapat memberikan spesifikasi teknis dan laporan pengujian dalam bahasa Inggris, mendukung persyaratan perdagangan FOB Shenzhen, dan terhubung dengan penyedia dan pembeli solusi keamanan luar negeri.

5. Dukungan purna jual teknis menyeluruh: Jika terjadi anomali sinyal 4G/5G di seluruh perangkat, teknisi RF akan membantu mengidentifikasi akar permasalahan (antena, struktur, atau modul) tanpa terburu-buru menghubungkan masalah tersebut dengan masalah antena. Kolaborasi teknis berkelanjutan disediakan selama tahap pengujian sampel, produksi percontohan, dan produksi massal.

Pertanyaan Umum

Q1: Dapatkah antena 4G/5G Kamera yang Dikenakan di Tubuh dibagikan dengan modul Wi-Fi?

J: Antena ini dirancang untuk pita seluler 4G LTE/5G Sub6G. Jika fungsionalitas Wi-Fi diperlukan, disarankan untuk mengonfigurasi antena Wi-Fi terpisah, karena berbagi antena yang sama dapat menyebabkan interferensi dan menurunkan kinerja komunikasi seluler.

Q2: Kamera yang dikenakan di tubuh memiliki rongga internal yang tidak teratur; apakah antena mendukung pemotongan khusus agar sesuai dengan bentuk seperti itu?

A: Mendukung pemotongan khusus. Klien memberikan gambar casing 3D, dan kami menilai ruang yang tersedia untuk mengusulkan desain bentuk, menyelesaikan pembuatan prototipe, dan melakukan pengujian dunia nyata pada kesesuaian perangkat secara penuh.

Q3: Apakah ada cara lain untuk mengamankan antena FPC selain menggunakan bahan perekat?

J: Untuk produksi massal kamera yang dikenakan di tubuh dengan rumah kompak, ikatan perekat industri adalah metode utama. Konektor ZIF memakan banyak ruang dan jarang digunakan; dilarang keras mengencangkan sekrup pada area konduktor antena, karena dapat merusak antena dan mengakibatkan kegagalan saat terjadi benturan.

Q4: Apakah sinyal 4G/5G yang buruk pada kamera yang dikenakan di tubuh selalu disebabkan oleh masalah kualitas antena?

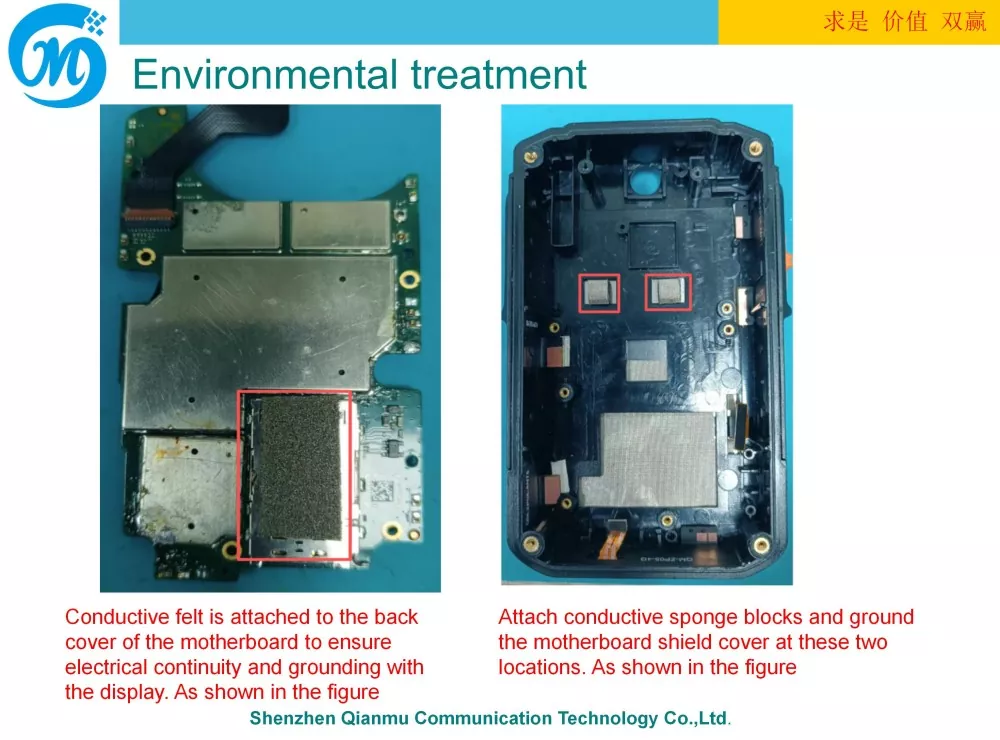

J: Belum tentu. Sebagian besar masalah sinyal berasal dari jarak bebas yang tidak memadai, antena yang dekat dengan sumber interferensi logam, konektor yang longgar, atau kurangnya simulasi tubuh manusia. Insinyur dapat mereproduksi kondisi pengoperasian untuk mengidentifikasi akar penyebab masalahnya secara akurat.

Q5: Apakah audit pabrik didukung? Apakah dokumen kualifikasi dapat diberikan kepada pihak ketiga?

J: Audit pabrik di lokasi didukung setelah penunjukan. Tersedia laporan pengujian ISO, RoHS, CE, FCC, dan batch elektronik; untuk penawaran pengadaan oleh polisi, salinan kertas bermaterai dapat disediakan.

Informasi entitas perusahaan

Shenzhen Qianmu Communication Technology Co., Ltd. telah didedikasikan untuk penelitian, pengembangan, dan pembuatan antena RF internal selama lebih dari satu dekade, yang mengkhususkan diri pada antena untuk kamera yang dikenakan di tubuh, perangkat yang dapat dikenakan, dan aplikasi industri IoT FPC. Mengintegrasikan R&D, produksi, dan penjualan perdagangan internasional, perusahaan ini menyediakan solusi antena RF terpadu—termasuk sampel, pengembangan khusus, dan pasokan skala besar—untuk integrator peralatan keamanan, merek peralatan penegakan hukum, dan klien ODM/OEM di luar negeri.

Alamat Perusahaan: Kamar 425, 443, Lantai 4, Gedung A, Taman Industri Teknologi Tinggi Huafeng Zhigu Hangcheng, Jalan Penerbangan No. 3, Komunitas Sanwei, Kecamatan Hangcheng, Distrik Bao'an, Kota Shenzhen, Provinsi Guangdong Telepon: 0755-21633653 Surel: qianmu188@126.com Layanan Dukungan: Pengujian sampel gratis, evaluasi antena struktural 3D untuk proyek baru, dukungan teknis RF, dokumentasi sertifikasi ekspor/kepolisian lengkap
