Antena GPS BeiDou

Antena GPS BeiDou adalah komponen RF navigasi satelit yang dirancang untuk menerima sinyal frekuensi L1/B1, termasuk GPS L1 (1575,42 MHz) dan BeiDou B1 (1561 MHz).

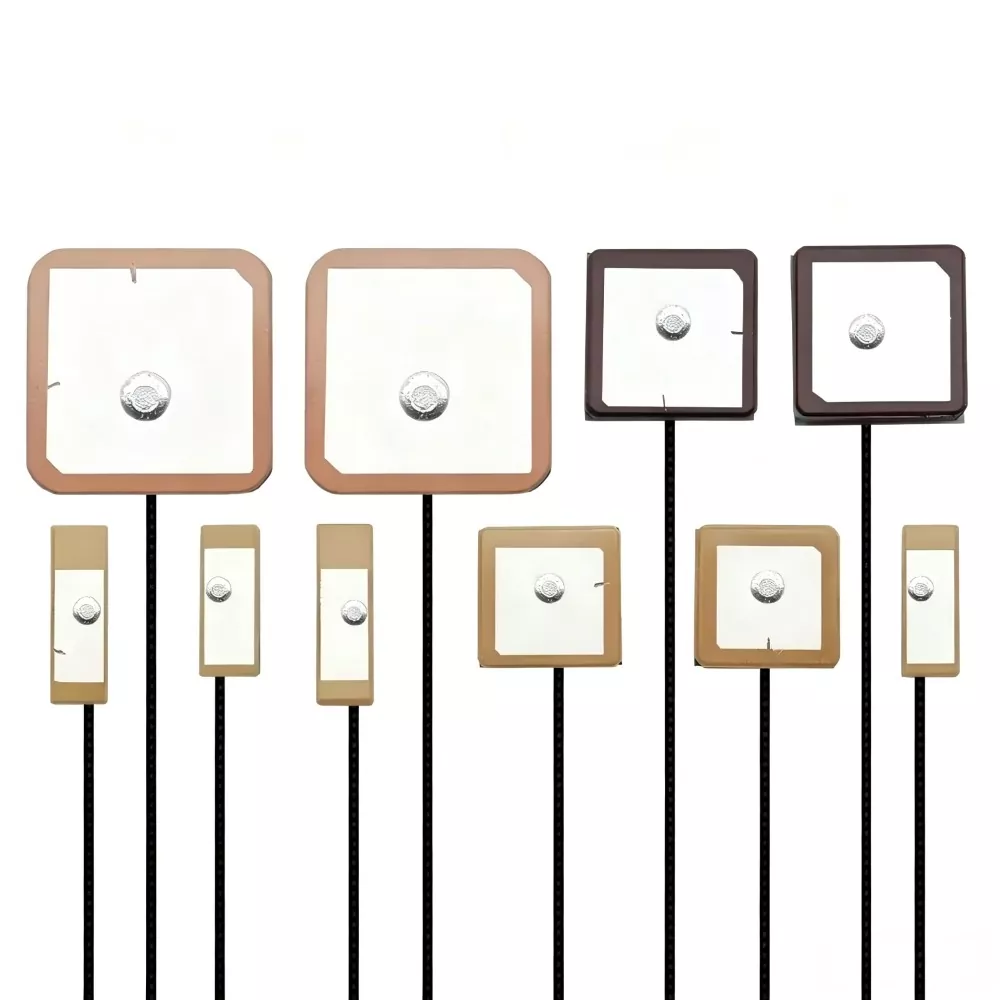

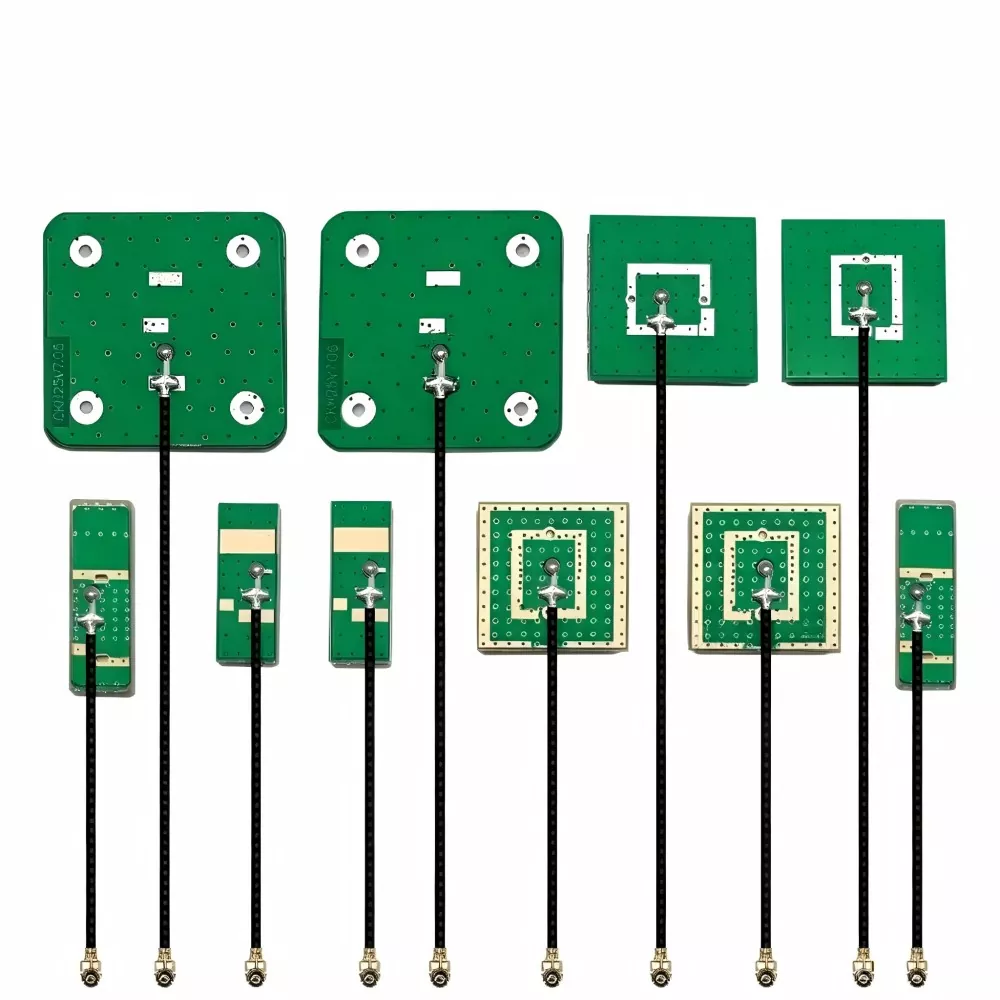

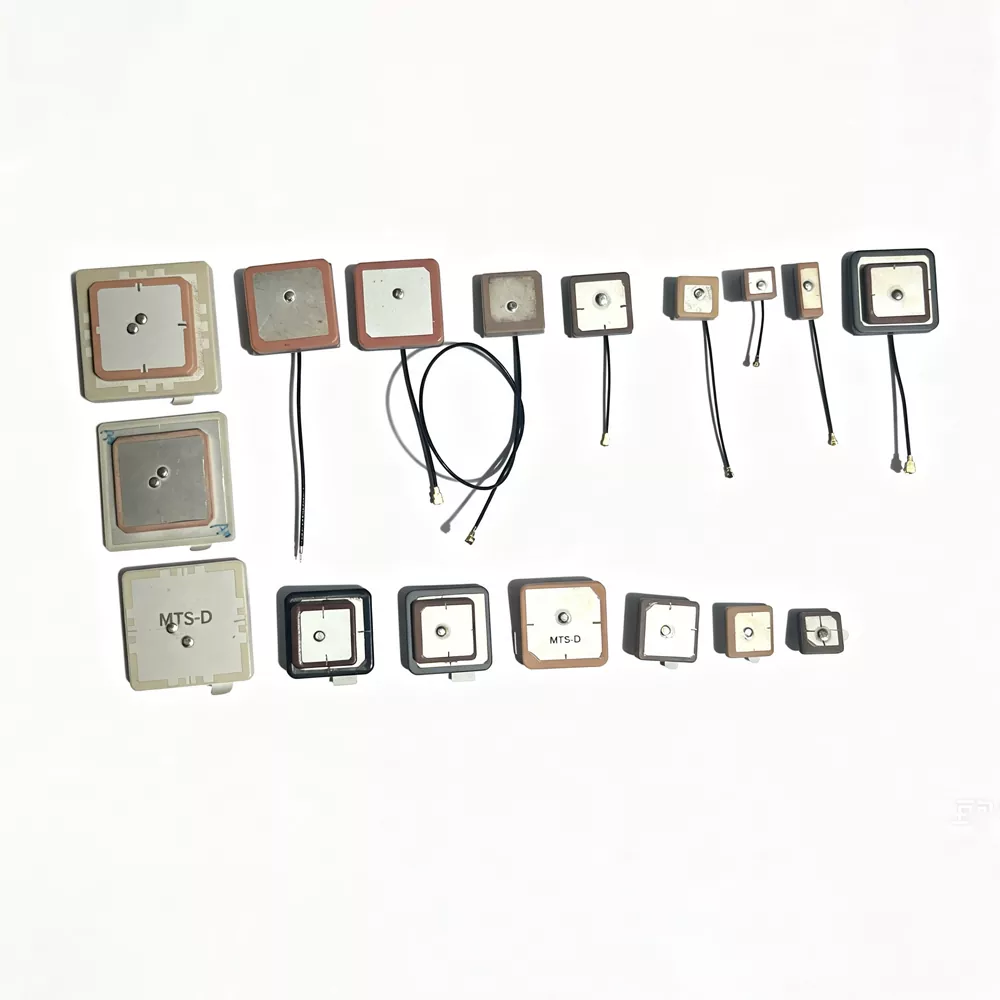

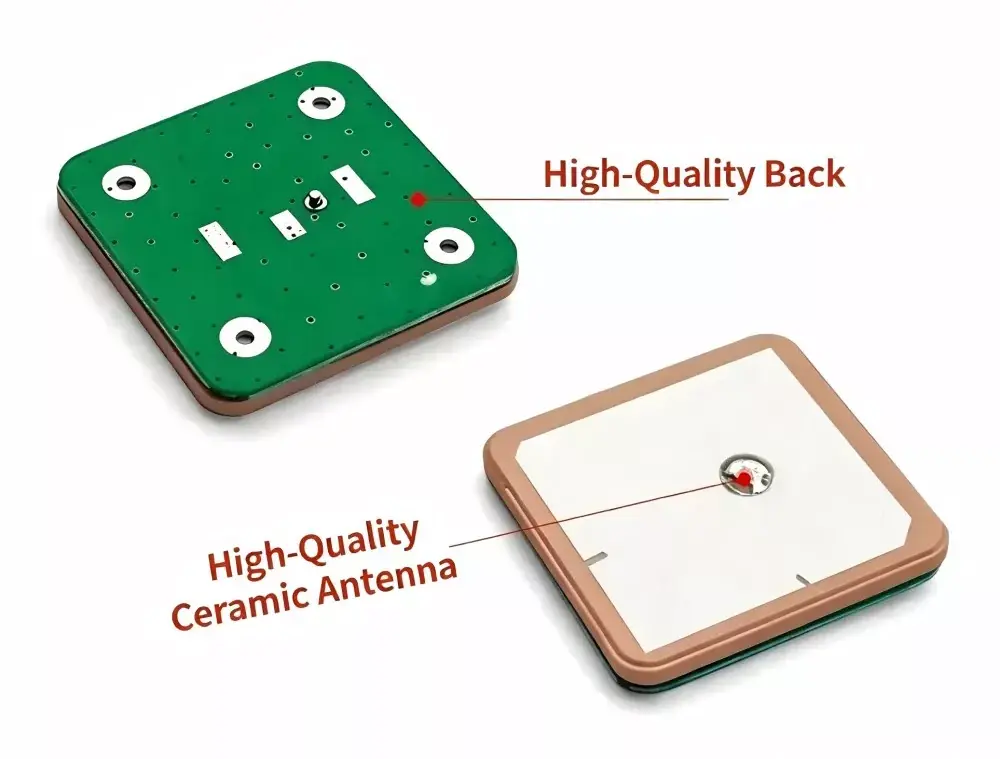

Antena biasanya menggunakan struktur patch dielektrik keramik dengan bahan permitivitas tinggi. Penerimaan sinyal dicapai melalui resonansi elektromagnetik antara patch logam dan substrat keramik, mengubah sinyal RF satelit yang lemah menjadi sinyal listrik dengan noise rendah untuk pemrosesan penerima GNSS.

Polarisasi sirkular kanan (RHCP) digunakan untuk mencocokkan karakteristik transmisi satelit, mengurangi hilangnya ketidakcocokan polarisasi dalam lingkungan penerimaan dinamis.

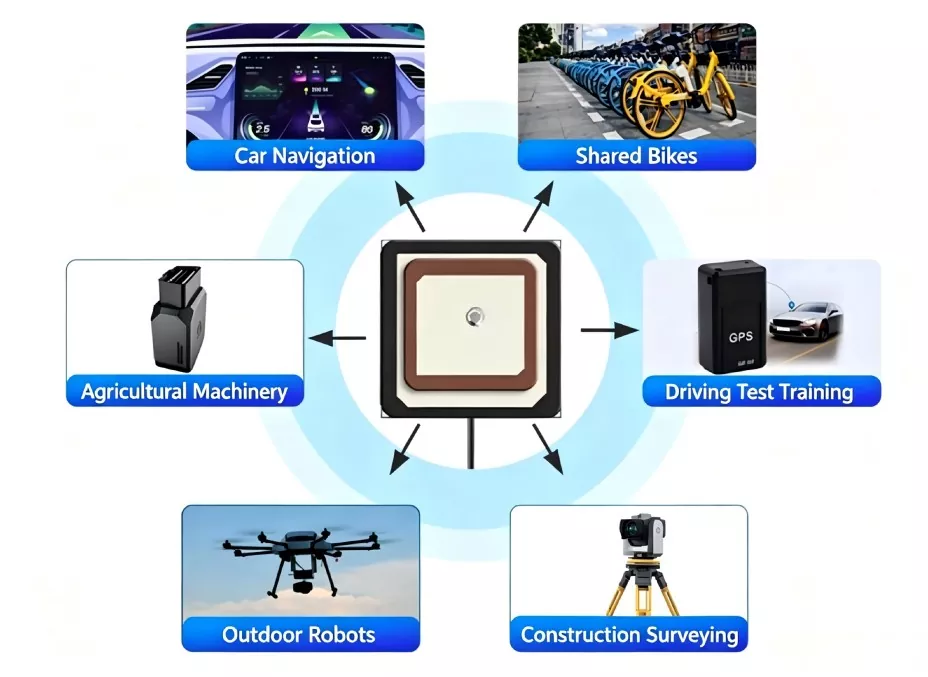

Perangkat yang Kompatibel

Sebagai Pabrik sumber, kami memproduksi Antena GPS BeiDou. Ini menawarkan kompatibilitas yang luar biasa dan banyak digunakan pada perangkat berikut:

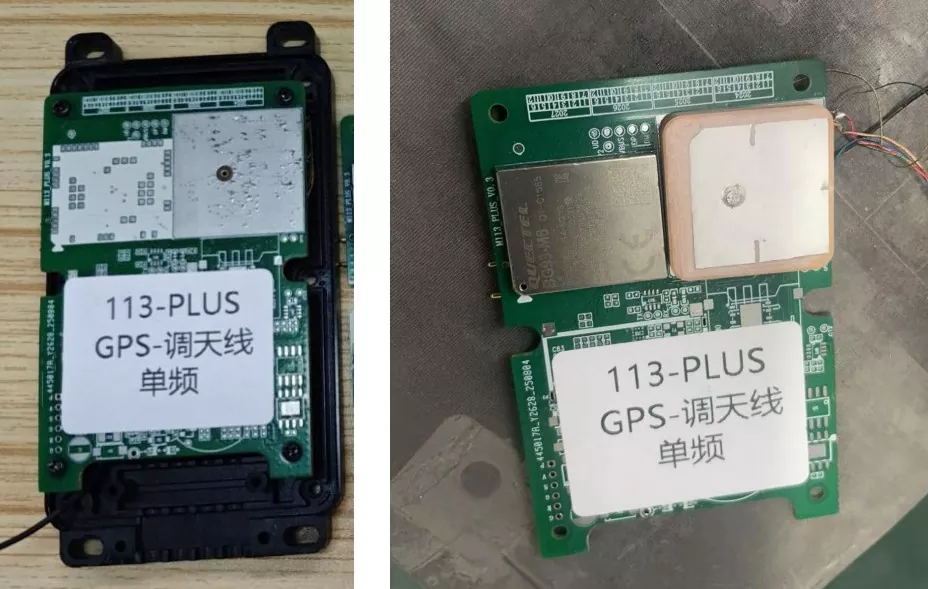

• Di dalam Kendaraan dan Perjalanan: Sistem navigasi di dalam kendaraan, kunci pintar untuk sepeda dan skuter listrik bersama, kamera dasbor, dan pelacak OBD.

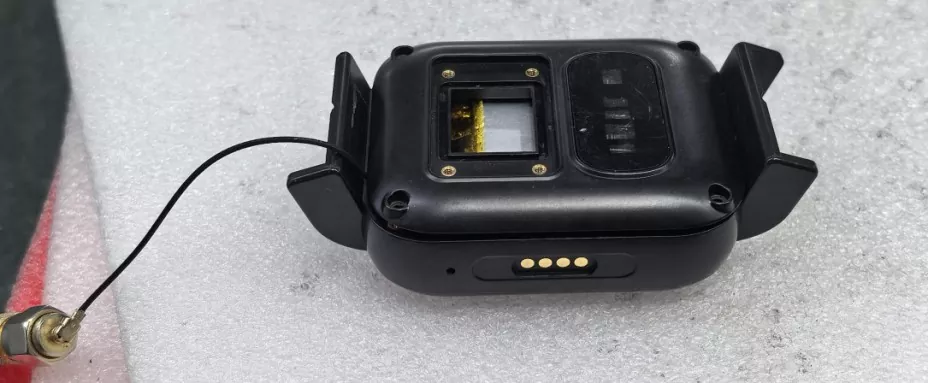

• Internet of Things dan Perangkat yang Dapat Dipakai: Jam tangan pintar, lencana lokasi anak/lansia, pelacak hewan peliharaan mini, tag pelacakan aset.

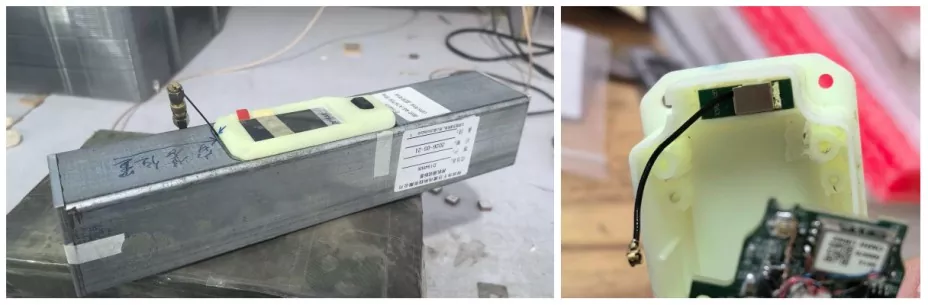

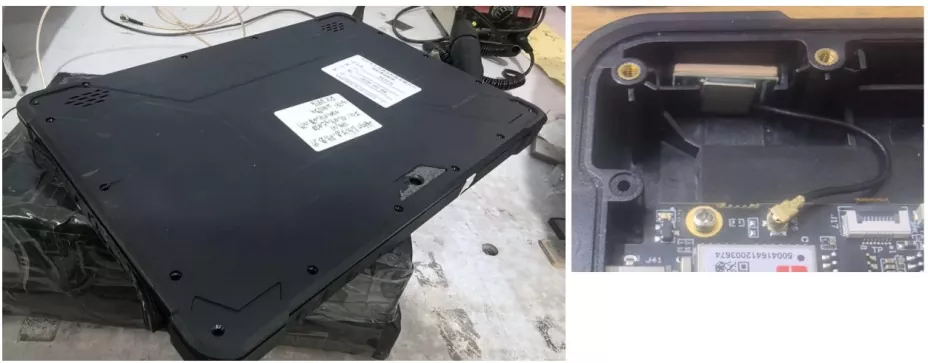

• Industri dan Survei: Terminal survei dan pemetaan presisi tinggi, pengontrol penerbangan drone pertanian, sensor IoT industri, PDA genggam.

Nilai Jual Inti dan Data Terukur Nyata

Kami Produksi Pabrik Antena Eksternal GPS Memiliki keunggulan inti berikut:

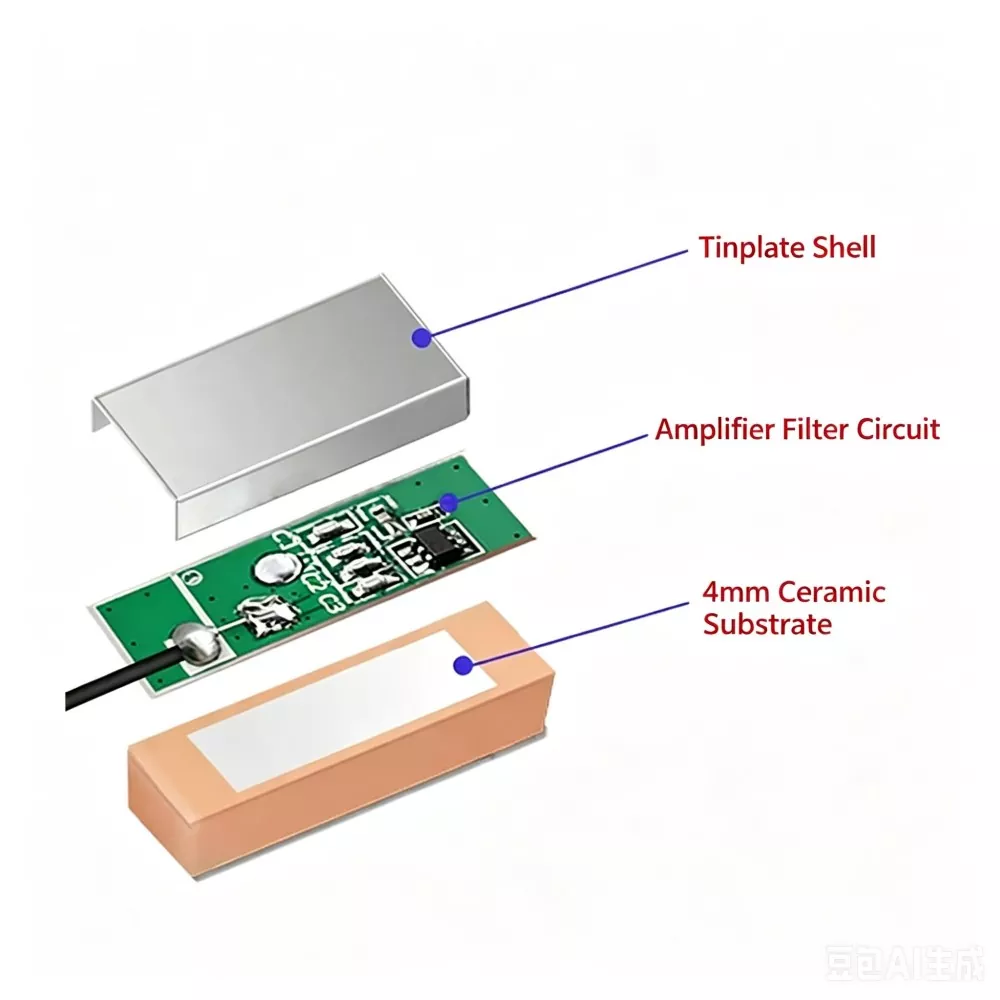

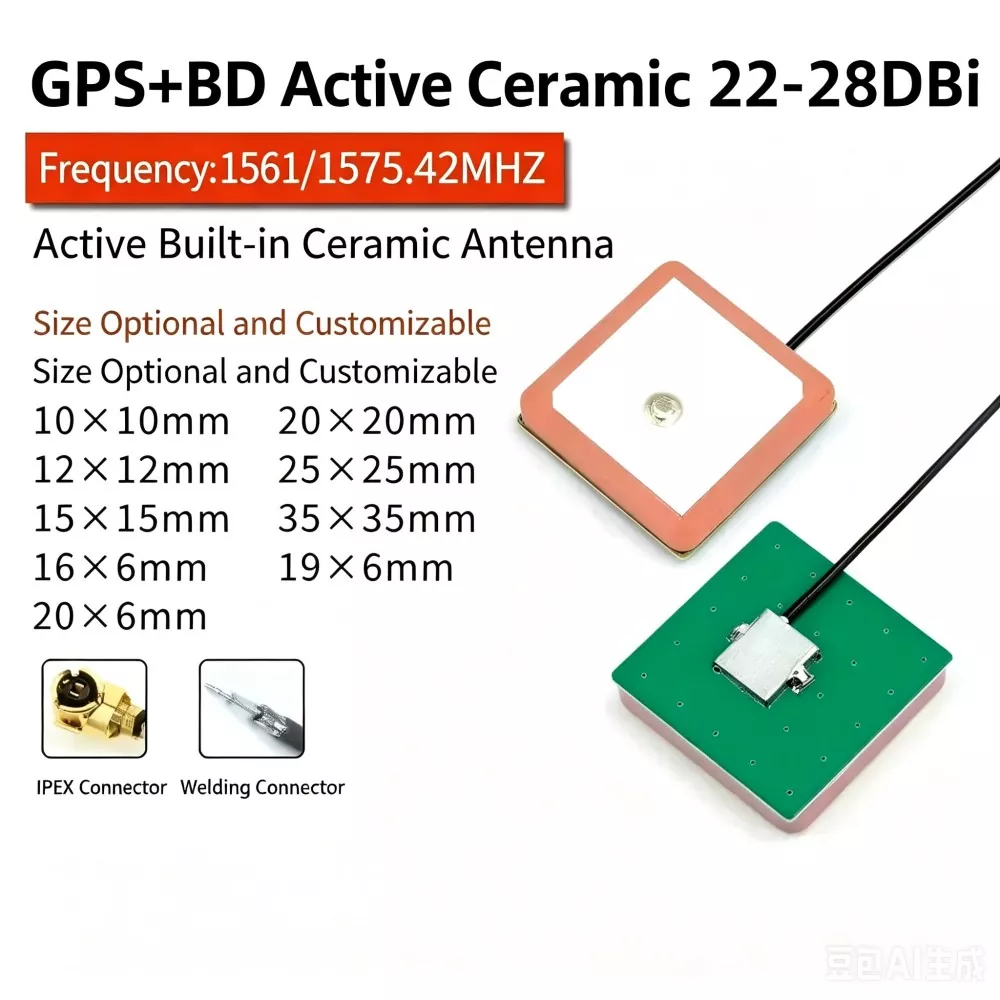

1. Keseimbangan utama antara ukuran dan kinerja: Menggunakan teknologi multi-layer low-temperature co-fired ceramic (LTCC), komponen ini mempertahankan frekuensi resonansi yang stabil bahkan dalam kemasan ultra-tipis berukuran hanya 16×6×4,5 mm, sehingga ideal untuk perangkat IoT miniatur dengan ruang terbatas.

2. Kemampuan deteksi sinyal lemah yang sangat baik: Dilengkapi dengan LNA (penguat kebisingan rendah) berkinerja tinggi, angka kebisingan (NF) yang diukur adalah ≤2,0 dB, dan penguatan dapat mencapai 25 dB ± 3 dB. Dalam pengujian sebenarnya, waktu akuisisi satelit cold-start perangkat telah dikurangi menjadi 25 detik, dan perangkat ini dapat memperoleh lebih dari 7 satelit secara stabil bahkan di lingkungan ngarai perkotaan.

3. Stabilitas suhu tinggi: Koefisien suhu dielektrik keramik dikontrol dalam ±30 ppm/℃. Di lingkungan ekstrem yang berkisar antara -40℃ hingga 85℃, pergeseran frekuensi resonansi adalah ≤±5 MHz—jauh lebih unggul dibandingkan antena PCB konvensional.

4. Pencocokan Impedansi dan Anti-Interferensi: Desain impedansi standar 50Ω dengan VSWR ≤ 1,5; tersedia secara opsional dengan lapisan ferit di permukaannya, menawarkan penekanan out-of-band ≥ 40 dB dan secara efektif melindungi motherboard dari interferensi frekuensi tinggi seperti konverter DC-DC.

Spesifikasi dan Parameter Teknis Inti

Perbandingan mendalam dengan produk pesaing

1. Persyaratan Izin

Antena harus ditempatkan di area yang tidak terhalang. Benda logam besar tidak boleh berada dalam sudut ketinggian 30° di atas antena. Bidang tanah kontinu berukuran 7 cm × 7 cm harus ditempatkan di bawah antena sebagai reflektor, dan tidak diperbolehkan mengarahkan langsung ke bawah area aktif.

2. Isolasi EMI

Jauhkan antena dari komponen dengan kebisingan tinggi seperti konverter DC-DC, osilator kristal, CPU, dan speaker. Jarak pemisahan minimal 2 cm dianjurkan.

3. Kontrol Impedansi

Pertahankan impedansi terkontrol 50Ω dari titik umpan antena ke modul GNSS. Jejak RF harus dibuat pendek, dengan rute yang mulus dan tidak ada tikungan sudut kanan.

4. Kontrol Orientasi

Permukaan keramik harus menghadap ke atas dan tetap sejajar dengan bidang tanah. Sudut kemiringan tidak boleh melebihi 15° untuk mempertahankan karakteristik penerimaan RHCP yang stabil.

Pertimbangan Rekayasa RF

1. Ketergantungan pada bidang dasar

Antena GNSS memerlukan ground plane yang stabil. Kinerja berkorelasi langsung dengan ukuran dan simetri tanah.

2. Sensitivitas lingkungan multipath

Lingkungan perkotaan memperkenalkan jalur refleksi sinyal yang menurunkan akurasi posisi dan meningkatkan pengenceran presisi (DOP).

3. Kontribusi LNA

Penguatan penguat kebisingan rendah meningkatkan sensitivitas akuisisi tetapi juga meningkatkan kerentanan terhadap interferensi out-of-band jika penyaringan tidak mencukupi.

4. Stabilitas frekuensi

Koefisien suhu dielektrik keramik mempengaruhi penyimpangan resonansi dalam kondisi siklus termal.

Bagaimana Cara Memilih Produk yang Tepat?

Saat memilih Antena Eksternal GPS, pertimbangkan faktor utama berikut:

1. Frekuensi dan polarisasi Konfirmasikan apakah perangkat memerlukan dukungan GPS L1, BeiDou B1, atau frekuensi ganda. Jangan mencampur antena GNSS terpolarisasi sirkular dengan antena terpolarisasi linier seperti tipe 2.4G, karena hal ini akan mengakibatkan ketidakcocokan dan penurunan penerimaan.

2. Ruang instalasi Untuk perangkat kompak, antena keramik biasanya digunakan karena faktor bentuknya yang kecil. Untuk aplikasi yang sensitif terhadap biaya dengan ruang yang cukup, antena PCB dapat dipertimbangkan. Dalam lingkungan RF yang kompleks, antena keramik memberikan kinerja yang lebih stabil.

3. Desain aktif atau pasif Jika perangkat memiliki penutup logam atau saluran umpan RF yang panjang (>1 m), disarankan untuk menggunakan antena aktif dengan LNA terintegrasi untuk mengkompensasi kehilangan sinyal.

4. Validasi data Seleksi harus didasarkan pada kinerja lapangan yang diukur (misalnya akuisisi satelit, C/N0, waktu mulai dingin), bukan hanya spesifikasi laboratorium.

Mengapa Memilih Kami (Komunikasi Qianmu)?

• Pasokan langsung dari pabrik sumber: Kami menolak margin keuntungan perantara dan menawarkan harga bekas pabrik yang sangat kompetitif dengan MOQ yang fleksibel.

• Kemampuan R&D dan penyesuaian yang kuat: Kami memiliki tim insinyur RF profesional yang dapat dengan cepat menyesuaikan ukuran chip keramik, bentuk lapisan perak, dan penguatan LNA berdasarkan struktur ID dan tata letak PCB Anda.

• Validasi kasus nyata: Produk kami telah berhasil diintegrasikan ke dalam rantai pasokan beberapa merek berbagi sepeda, navigasi dalam kendaraan, dan perangkat wearable pintar terkemuka, sehingga menyelesaikan banyak masalah seperti "pencarian bintang yang lambat dan seringnya kehilangan bintang."Masalah.

• Layanan Siklus Hidup Penuh: Kami menyediakan dukungan teknis terpadu—mulai dari simulasi pencocokan impedansi pra-penjualan dan panduan tata letak antena hingga analisis cepat terhadap produk cacat setelah penjualan.

Pertanyaan Umum

Q1: Dapatkah antena keramik pada pita frekuensi berbeda digunakan secara bergantian?

J: Tidak. Antena GNSS dan antena 2.4G/5.8G menggunakan jenis polarisasi dan mekanisme pengoperasian yang berbeda. Antena GNSS biasanya RHCP, sedangkan antena 2.4G/5.8G terpolarisasi linier. Ketidaksesuaian antara polarisasi dan frekuensi mengakibatkan penurunan sinyal yang signifikan atau hilangnya kunci satelit.

Q2: Mengapa ukuran antena mempengaruhi kinerja?

A: Kinerja antena keramik berhubungan dengan area radiasi efektif dan konstanta dielektrik. Volume keramik yang lebih besar umumnya meningkatkan penguatan dan sensitivitas. Namun, dalam desain yang ringkas, kinerja dapat dioptimalkan sebagian melalui penyetelan antena dan desain ground plane.

Q3: Berapa impedansi Antena Eksternal GPS?

J: Impedansi desain standar adalah 50Ω, yang biasanya digunakan dalam sistem front-end GNSS RF. Nilai impedansi khusus dapat didukung tergantung pada persyaratan pencocokan tingkat sistem.

Q4: Bagaimana kinerja instalasi diverifikasi?

J: Evaluasi biasanya didasarkan pada metrik penerima GNSS seperti jumlah akuisisi satelit, SNR (rasio sinyal terhadap kebisingan), dan waktu mulai dingin dalam kondisi langit terbuka. Untuk pengoperasian yang stabil, beberapa kunci satelit dan nilai C/N0 yang konsisten diharapkan dalam lingkungan pengujian standar
