Bagaimana Antena NB-IoT yang Tepat Dapat Meningkatkan Konektivitas dan Keandalan untuk Perangkat IoT Industri

Qianmu, produsen antena profesional yang berspesialisasi dalam solusi komunikasi nirkabel, menyediakanAntena NB-IoTdirancang untuk mendukung konektivitas yang andal untuk perangkat IoT industri, sistem pengukuran cerdas, dan kabinet kontrol luar ruangan. Dengan cakupan pita penuh dari 700 MHz hingga 960 MHz, desain tahan air berperingkat IP67, serta opsi pemasangan dan konektor yang fleksibel, antena ini membantu pengembang peralatan mengatasi tantangan praktis komunikasi nirkabel di lingkungan yang menuntut.

Antena NB-IoT adalah komponen RF penting untuk perangkat Internet of Things Narrowband yang mengirimkan sejumlah kecil data melalui jaringan seluler. Memilih antena yang tepat melibatkan lebih dari sekadar mencocokkan pita frekuensi. Insinyur juga harus mempertimbangkan posisi pemasangan, bahan penutup, impedansi, penguatan antena, kedap air, kehilangan kabel, dan kompatibilitas konektor. Panduan ini menjelaskan cara kerja antena NB-IoT, tempat penggunaannya, spesifikasi apa yang penting, dan cara memilih solusi untuk penerapan industri jangka panjang.

Daftar isi

1. Apa Itu Antena NB-IoT?
2. Bagaimana Cara Kerja Antena NB-IoT?
3. Fitur Mana yang Paling Penting?
4. Dimana Antena NB-IoT Digunakan?
5. Apa Spesifikasi Teknis Utamanya?
6. Bagaimana Cara Memilih Antena yang Tepat?
7. Bagaimana Instalasi Dapat Meningkatkan Kinerja?
8. Pertanyaan yang Sering Diajukan
9. Kesimpulan

1. Apa Itu Antena NB-IoT?

Antena NB-IoT adalah komponen frekuensi radio yang memungkinkan perangkat mengirim dan menerima sinyal nirkabel melalui jaringan seluler Narrowband Internet of Things. NB-IoT dirancang untuk perangkat terhubung yang sering kali memerlukan konsumsi daya rendah, jangkauan area luas, dan komunikasi yang dapat diandalkan untuk transmisi data kecil.

Perangkat yang umum termasuk meteran air pintar, meteran gas, terminal pemantauan listrik, sensor lingkungan, pengontrol industri, dan peralatan pemantauan jarak jauh. Aplikasi ini dapat beroperasi dalam jangka waktu lama tanpa perawatan yang sering, menjadikan pemilihan antena sebagai bagian penting dari desain produk secara keseluruhan.

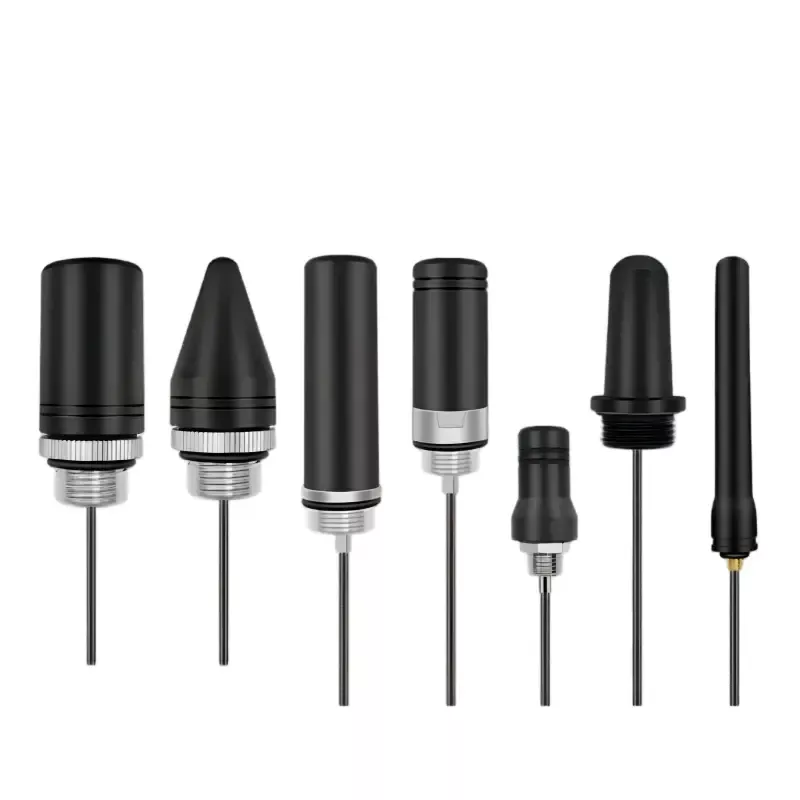

Antena NB-IoT tersedia dalam beberapa bentuk:

• Antena bawaan:Terintegrasi ke dalam wadah perangkat atau rakitan sirkuit yang mengutamakan ruang dan tampilan.
• Antena tempel:Struktur ringkas yang cocok untuk aplikasi nirkabel tertanam tertentu.
• Antena yang dipasang di kendaraan:Solusi eksternal yang dirancang untuk peralatan bergerak dan kondisi pemasangan tertentu.
• Antena eksternal yang dipasang dengan sekrup:Antena dipasang melalui panel penutup, sering kali lebih disukai untuk lemari logam dan peralatan industri luar ruangan.

Untuk peralatan yang dipasang di dalam wadah logam, antena eksternal dapat menyediakan jalur RF yang lebih praktis dibandingkan antena yang seluruhnya ditempatkan di dalam wadah. Solusi antena NB-IoT Qianmu dirancang untuk pemasangan kabinet luar ruangan dan mendukung berbagai rangkaian pemasangan, panjang kabel, dan konfigurasi konektor.

2. Bagaimana Cara Kerja Antena NB-IoT?

Antena NB-IoT mengubah sinyal listrik dari modul komunikasi nirkabel menjadi gelombang elektromagnetik dan menerima sinyal radio masuk dari jaringan seluler. Kinerjanya bergantung pada desain kelistrikan antena, frekuensi pengoperasian, material di sekitarnya, dan cara pemasangannya.

Ada tiga pertimbangan teknis yang sangat penting.

Pencocokan Frekuensi

Antena harus dirancang untuk pita frekuensi yang digunakan oleh jaringan NB-IoT target. Antena yang tidak cocok dengan pita operasi dapat memantulkan lebih banyak energi RF ke pemancar daripada memancarkannya secara efisien. Oleh karena itu, cakupan frekuensi dan pencocokan impedansi harus diverifikasi sebelum penerapan.

Impedansi dan Efisiensi RF

Impedansi 50 ohm banyak digunakan dalam sistem RF. Mencocokkan antena, kabel koaksial, dan modul komunikasi membantu mengurangi pantulan dan menjaga transfer sinyal tetap efisien. Rasio gelombang berdiri tegangan (VSWR) adalah salah satu indikator pencocokan impedansi yang berguna, meskipun tidak secara independen menentukan efisiensi antena total atau jangkauan komunikasi dunia nyata.

Kandang dan Dampak Lingkungan

Lemari logam dapat menghalangi atau mengubah radiasi frekuensi radio, sementara kabel, catu daya, dan komponen elektronik di dekatnya dapat mempengaruhi kinerja antena. Memasang antena di luar kabinet dapat membantu mengurangi pelindung terkait enklosur, asalkan antena dipasang dan diarde sesuai dengan persyaratan desainnya.

3. Fitur Apa yang Paling Penting dalam Antena NB-IoT Industri?

Peralatan IoT industri sering kali beroperasi di luar ruangan atau di lokasi yang akses pemeliharaannya terbatas. Oleh karena itu, antena yang sesuai harus menggabungkan kompatibilitas listrik dengan ketahanan mekanis dan fleksibilitas pemasangan.

Cakupan Frekuensi Luas

Rentang frekuensi luas yang didukung dapat menyederhanakan penerapan produk di seluruh jaringan NB-IoT yang kompatibel. Antena eksternal unggulan Qianmu mencakup 700–960 MHz, namun pembeli tetap harus mengonfirmasi pita frekuensi sebenarnya yang digunakan oleh operator seluler dan modul komunikasi mereka.

Perlindungan Tahan Air dan Tahan Debu IP67

Penutup berperingkat IP67 dirancang untuk memberikan perlindungan debu dan tahan terhadap kondisi perendaman sementara tertentu berdasarkan persyaratan pengujian yang berlaku. Peringkat ini berharga untuk lemari pemantauan luar ruangan yang terkena hujan, debu, dan perubahan cuaca. Pemasangan dan penyegelan panel yang benar tetap penting untuk menjaga perlindungan pada tingkat perakitan peralatan secara lengkap.

Opsi Pemasangan dan Koneksi yang Fleksibel

Lemari yang berbeda memerlukan dimensi pemasangan dan pengaturan kabel yang berbeda. Opsi berulir M12 dan M16 dapat membantu mengakomodasi desain panel yang berbeda, sementara konektor tipe SMA, IPEX, BNC, dan N menawarkan potensi kompatibilitas dengan berbagai antarmuka RF. Jenis kelamin dan antarmuka konektor yang tepat harus dikonfirmasi untuk model yang dipilih.

Daya Tahan Lingkungan

Bahan rumah, komponen penyegel, konstruksi kabel, dan komponen logam tahan korosi memengaruhi keandalan jangka panjang. Untuk instalasi pantai, peralatan transportasi, dan sistem utilitas luar ruangan, pembeli harus mengevaluasi batas suhu, paparan getaran, risiko korosi, dan persyaratan pemeliharaan secara bersamaan.

4. Dimana Antena NB-IoT Digunakan?

Antena NB-IoT mendukung berbagai pemantauan jarak jauh dan aplikasi komunikasi dengan kecepatan data rendah. Desain tahan air eksternal sangat berguna ketika perangkat dipasang di lemari logam atau terkena kondisi luar ruangan.

Pengukuran Air dan Gas Cerdas

Sistem pengukuran yang terhubung mengirimkan pembacaan konsumsi dan informasi operasional ke platform manajemen jarak jauh. Penempatan antena dapat mempengaruhi keandalan komunikasi ketika meteran dipasang di area utilitas bawah tanah, area luar ruangan, atau lokasi yang dikelilingi oleh bahan bangunan.

Listrik dan Pengendalian Industri

Terminal pemantauan daya, konsentrator meteran listrik, dan kabinet kontrol industri menggunakan konektivitas nirkabel untuk melaporkan status peralatan dan data pengukuran. Antena eksternal dapat membantu mengatasi kendala RF yang disebabkan oleh penutup logam.

Kota Cerdas dan Pemantauan Lingkungan

Sensor kualitas udara, stasiun pemantauan debu jalan, peralatan pemantauan cuaca, dan pengontrol lampu jalan yang cerdas mungkin memerlukan tautan nirkabel yang dapat diandalkan di seluruh lokasi yang tersebar. Tingkat kedap air dan suhu yang sesuai penting saat perangkat ini dioperasikan di luar ruangan.

IoT Pertanian

Pemantauan tanah jarak jauh, pengendalian lingkungan rumah kaca, dan pemantauan kualitas air budidaya perikanan dapat menggunakan konektivitas NB-IoT untuk mengirimkan pengukuran dari lokasi di mana jaringan kabel konvensional tidak nyaman.

Alarm Peralatan Jarak Jauh

Fasilitas industri dapat menggunakan terminal yang terhubung untuk melaporkan kondisi abnormal, kesalahan peralatan, atau perubahan status pengoperasian. Kinerja antena harus dinilai bersamaan dengan ketersediaan jaringan, manajemen daya, dan fitur yang didukung modul komunikasi.

5. Apa Spesifikasi Teknis Utama Antena NB-IoT?

Spesifikasi teknis memberikan dasar praktis untuk membandingkan model antena. Tabel berikut merangkum parameter yang dipublikasikan dari antena NB-IoT eksternal unggulan Qianmu. Spesifikasi harus dikonfirmasi ulang dengan kutipan dan lembar data untuk model persis yang dipesan.

Spesifikasi ini menjelaskan produk unggulan dan bukan setiap antena dalam kategori NB-IoT. Performa sebenarnya bergantung pada konfigurasi yang dipilih, lingkungan instalasi, pita jaringan, perutean kabel, dan perangkat host. Pembeli harus meminta data pengujian yang berlaku bila kriteria penerimaan tertentu diperlukan.

6. Bagaimana Cara Memilih Antena NB-IoT yang Tepat?

Pemilihan antena dimulai dengan persyaratan komunikasi perangkat jadi. Model yang berkinerja baik di laboratorium mungkin memberikan hasil yang berbeda bila dipasang di dekat panel logam, elektronika daya, atau komponen sensitif RF lainnya.

Gunakan daftar periksa berikut saat mengevaluasi pemasok dan konfigurasi antena:

• Konfirmasikan pita jaringan:Periksa frekuensi yang didukung oleh operator yang diterapkan dan modul NB-IoT.
• Evaluasi lokasi instalasi:Tentukan apakah antena akan dipasang di dalam wadah plastik, di luar lemari logam, atau pada peralatan bergerak.
• Pilih utas pemasangan yang benar:Verifikasi ketebalan panel, diameter lubang, jarak bebas yang tersedia, dan persyaratan penyegelan.
• Cocokkan konektornya:Konfirmasikan jenis konektor, jenis kelamin, impedansi kabel, dan antarmuka pada modul komunikasi.
• Pilih panjang kabel yang sesuai:Hindari panjang kabel yang tidak perlu karena kabel koaksial menyebabkan hilangnya RF yang dapat mengurangi sinyal yang dikirim ke atau diterima dari antena.
• Tinjau kondisi lingkungan:Pertimbangkan hujan, debu, suhu ekstrem, getaran, dan paparan garam.
• Minta informasi tes yang relevan:Tinjau respons frekuensi, VSWR, penguatan, dan hasil pengujian lingkungan apa pun yang berlaku untuk model yang diusulkan.
• Uji perangkat lengkap:Validasi konektivitas dan kualitas sinyal menggunakan enclosure sebenarnya, rute kabel, modul, dan lokasi pemasangan yang diinginkan.

Untuk proyek OEM, penyesuaian juga dapat melibatkan dimensi wadah, panjang kabel, konfigurasi konektor, dan struktur pemasangan. Membahas persyaratan ini sebelum perkakas atau produksi massal membantu mengurangi perubahan integrasi di kemudian hari dalam siklus pengembangan.

7. Bagaimana Instalasi Dapat Meningkatkan Kinerja Antena NB-IoT?

Bahkan antena yang ditentukan dengan benar pun dapat berkinerja buruk jika dipasang dengan buruk. Beberapa tindakan praktis dapat membantu menjaga kinerja RF dan menjaga perlindungan lingkungan.

1. Pilih posisi pemasangan yang sesuai.Untuk antena kabinet eksternal, gunakan lokasi panel yang sesuai untuk menghindari halangan yang tidak perlu dari struktur logam di dekatnya.
2. Amankan perangkat keras pemasangan dengan benar.Ikuti petunjuk pemasangan dari pabriknya dan persyaratan pengencangan untuk menghindari kerusakan benang atau kerusakan segel.
3. Rutekan kabel koaksial dengan hati-hati.Hindari tikungan tajam, pelipatan berulang-ulang, terjepit, dan pemasangan kabel yang tidak perlu.
4. Pisahkan kabel dari sumber interferensi jika memungkinkan.Jauhkan kabel RF dari perangkat elektronika daya yang bising dan komponen switching jika tata letak peralatan memungkinkan.
5. Periksa komponen penyegelan.Pastikan gasket dan titik masuk kabel terpasang dengan benar, terutama pada lemari luar ruangan.
6. Tes setelah perakitan akhir.Evaluasi registrasi jaringan, indikator sinyal, dan pengiriman data tingkat aplikasi dalam kondisi pengoperasian yang representatif.

Pemasangan harus dianggap sebagai bagian dari desain sistem antena dan bukan sebagai tugas mekanis akhir. Menguji perakitan lengkap adalah cara paling andal untuk mengidentifikasi masalah yang mungkin tidak muncul saat antena dievaluasi secara terpisah.

8. Pertanyaan Umum Tentang Antena NB-IoT

Q1: Rentang frekuensi apa yang harus didukung oleh antena NB-IoT?

Jangkauan yang diperlukan bergantung pada pita seluler yang digunakan oleh jaringan target. Antena eksternal unggulan Qianmu mencakup 700–960 MHz. Konfirmasikan penerapan jaringan lokal dan kompatibilitas modul sebelum memilih model.

Q2: Dapatkah antena NB-IoT dipasang pada kabinet kontrol logam?

Ya. Antena eksternal yang dipasang dengan sekrup sering kali cocok untuk lemari logam karena radiator dapat ditempatkan di luar penutup. Desain pemasangan, pengaturan grounding atau kopling, dan petunjuk pemasangan harus diikuti untuk model tertentu.

Q3: Apakah antena NB-IoT dengan rating IP67 cocok untuk penggunaan di luar ruangan?

Peringkat IP67 menunjukkan tingkat perlindungan masuknya debu dan air tertentu dalam kondisi pengujian tertentu. Ini mungkin cocok untuk banyak aplikasi luar ruangan, tetapi pemasangan lengkap juga harus menjaga penyegelan dan perlindungan lingkungan yang tepat.

Q4: Dapatkah panjang kabel dan jenis konektor disesuaikan?

Ya. Qianmu mencantumkan opsi kabel dari 1,5 m hingga 10 m dan pilihan konektor termasuk tipe SMA, IPEX, BNC, dan N. Ketersediaan bergantung pada konfigurasi yang dipilih, jadi konfirmasikan detail konektor dan persyaratan kabel saat meminta penawaran.

Q5: Apakah penguatan antena yang lebih tinggi selalu memberikan konektivitas yang lebih baik?

Tidak. Penguatan harus dipertimbangkan bersamaan dengan pola radiasi, orientasi instalasi, kondisi jaringan, dan sistem penerima. Antena dengan gain lebih tinggi tidak secara otomatis menjamin kinerja yang lebih baik di segala arah atau lokasi.

Q6: Bagaimana cara mengurangi kehilangan sinyal selama instalasi?

Gunakan kabel koaksial low-loss yang sesuai, pilih panjang kabel yang sesuai, hindari tikungan tajam, pastikan rakitan konektor suara, dan posisikan antena jauh dari penghalang yang signifikan. Verifikasi kinerja setelah memasang antena di enclosure terakhir.

Q7: Informasi apa yang harus saya berikan saat meminta antena NB-IoT yang disesuaikan?

Menyediakan pita frekuensi pengoperasian, model modul komunikasi, bahan penutup, dimensi pemasangan, panjang kabel, jenis konektor, kondisi lingkungan, jumlah target, dan kriteria uji RF atau perlindungan masuknya apa pun yang diperlukan. Informasi ini membantu pemasok menilai kompatibilitas dan merekomendasikan konfigurasi yang sesuai.

9. Kesimpulan: Bangun Koneksi IoT yang Lebih Andal

Antena NB-IoT yang dipilih dengan baik membantu perangkat yang terhubung menjaga komunikasi nirkabel yang efektif dalam aplikasi mulai dari pengukuran cerdas dan pemantauan industri hingga penginderaan lingkungan dan sistem kontrol luar ruangan. Kompatibilitas frekuensi, pencocokan impedansi, struktur pemasangan, pemilihan kabel, dan perlindungan lingkungan semuanya berkontribusi pada hasil akhir.

Qianmu menawarkan solusi antena NB-IoT eksternal yang dilengkapi cakupan 700–960 MHz, perlindungan IP67, opsi pemasangan M12 dan M16, serta pilihan kabel dan konektor yang dapat dikonfigurasi. Bagi produsen peralatan, integrator sistem, dan pengembang produk IoT, mengevaluasi parameter ini terhadap kondisi pengoperasian sebenarnya merupakan langkah penting menuju penerapan yang dapat diandalkan.

Mencari antena yang cocok untuk proyek IoT Anda berikutnya? Jelajahi halaman produk Antena NB-IoT Qianmu untuk meninjau spesifikasi dan opsi konfigurasi yang tersedia. Jika Anda memerlukan bantuan untuk mencocokkan pita frekuensi, konektor, panjang kabel, atau persyaratan pemasangan pada peralatan Anda,Hubungi kamiuntuk mendiskusikan aplikasi Anda dan meminta solusi antena khusus untuk proyek Anda.
