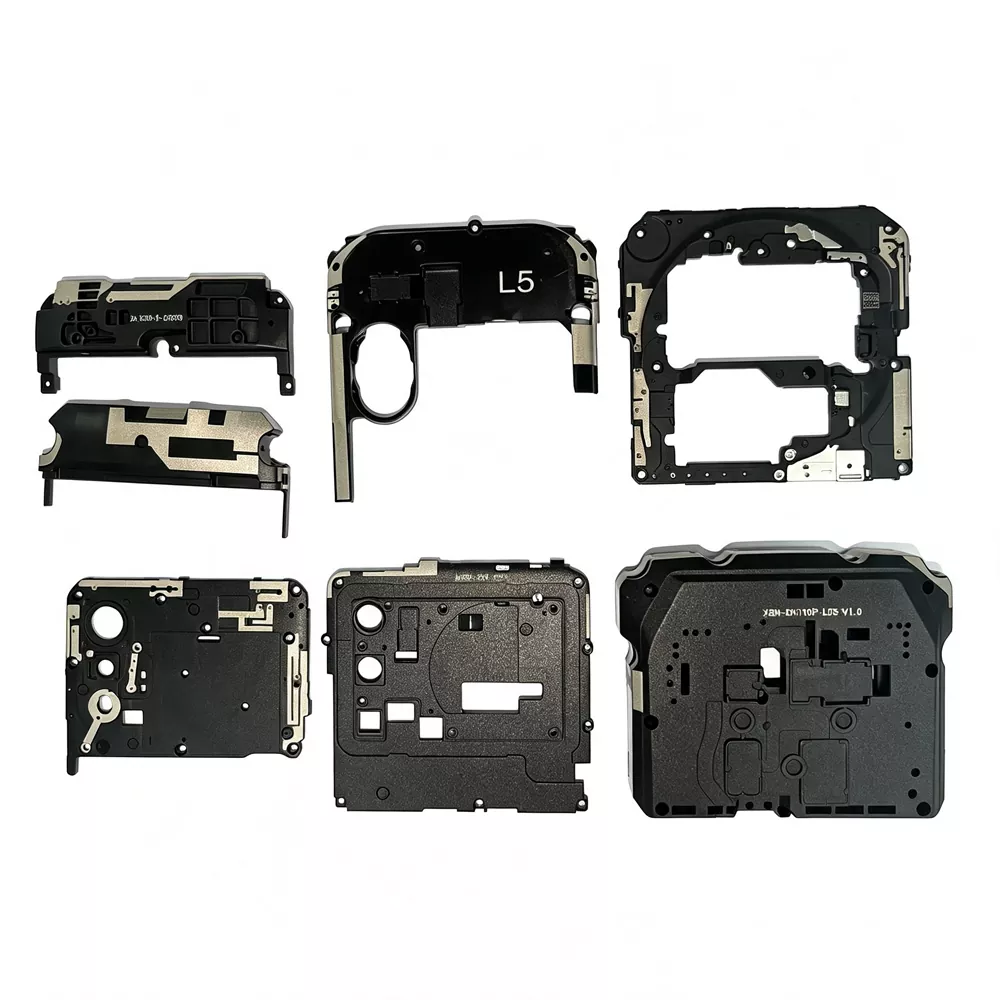

Antena OSZA

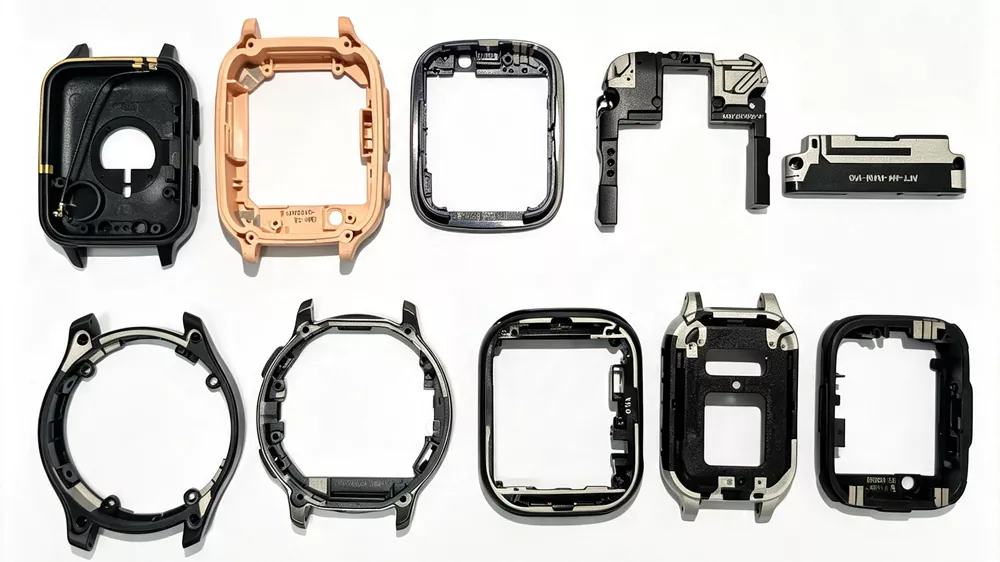

Antena LDS (Laser Direct Structuring Antenna) adalah struktur RF berbasis 3D-MID yang diproduksi dengan menerapkan aktivasi laser pada substrat plastik cetakan injeksi, diikuti dengan pelapisan kimia selektif untuk membentuk jejak antena konduktif.

Proses ini memungkinkan pola konduktif didefinisikan secara langsung pada komponen housing tiga dimensi, di mana geometri antena ditanamkan ke dalam struktur mekanis, bukan dirakit sebagai bagian RF terpisah.

Tidak seperti antena stempel atau lembaran logam konvensional yang memerlukan pemasangan terpisah di dalam perangkat, Antena LDS mengintegrasikan struktur radiasi ke dalam wadah atau bingkai plastik internal, memungkinkan jalur antena mengikuti geometri 3D yang kompleks sambil mempertahankan karakteristik kelistrikan yang ditentukan.

Dari perspektif sistem, teknologi LDS termasuk dalam 3D-MID (Perangkat Interkoneksi Cetakan Tiga Dimensi), di mana satu komponen cetakan dapat menggabungkan fungsi struktural, konduktif, dan wadah melalui metalisasi selektif pada permukaan yang diaktifkan laser.

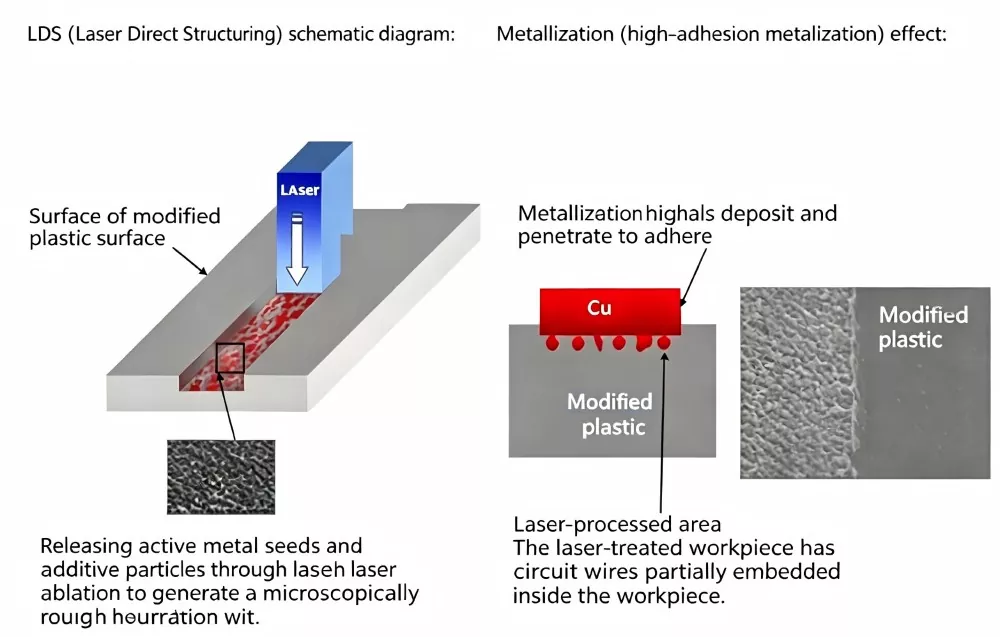

Prinsip Kerja

Proses pembuatan antena LDS dapat dibagi menjadi empat langkah inti:

Langkah 1 – Cetakan Injeksi: Menggunakan plastik fungsional khusus LDS (mengandung aditif komposit logam-organik khusus), braket atau wadah plastik tiga dimensi diproduksi melalui cetakan injeksi.

Langkah 2 – Aktivasi Laser: Komputer mengontrol pergerakan laser sesuai dengan lintasan pola konduktif, memproyeksikan laser ke permukaan komponen plastik tiga dimensi dan mengaktifkan pola sirkuit dalam hitungan detik. Di area yang disinari laser, aditif diaktifkan, menciptakan permukaan kasar secara mikroskopis yang kondusif bagi pengendapan logam.

Langkah 3 – Pelapisan Kimia: Tempatkan bagian plastik yang diaktifkan ke dalam wadah pelapisan kimia, tempat logam seperti tembaga, nikel, dan emas diendapkan secara selektif ke area yang diaktifkan, membentuk jejak konduktif.

Langkah 4 – Perakitan dan Pengujian: Rumah LDS untuk rangkaian antena dihubungkan secara elektrik ke motherboard PCB melalui kontak pegas, pin, atau konektor B2B. Setelah pemeriksaan penuh menggunakan penganalisis jaringan, perakitan dikirimkan.

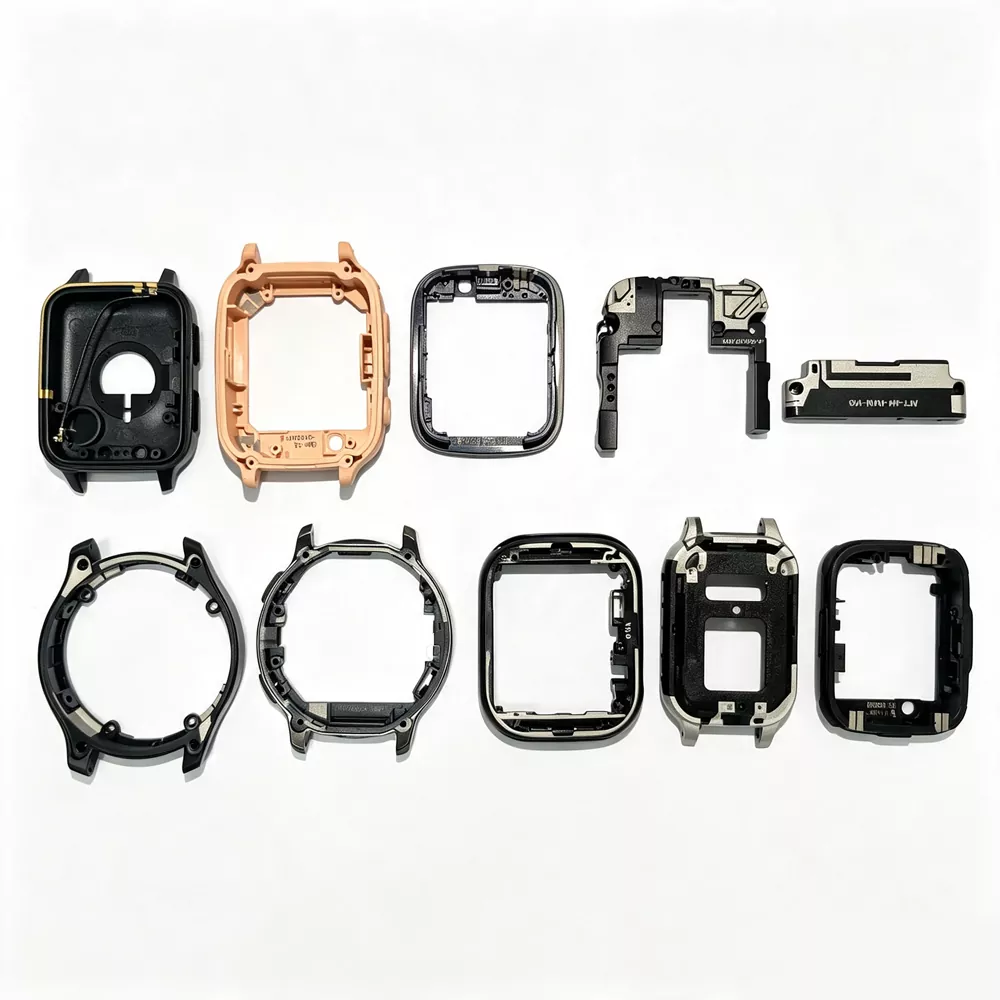

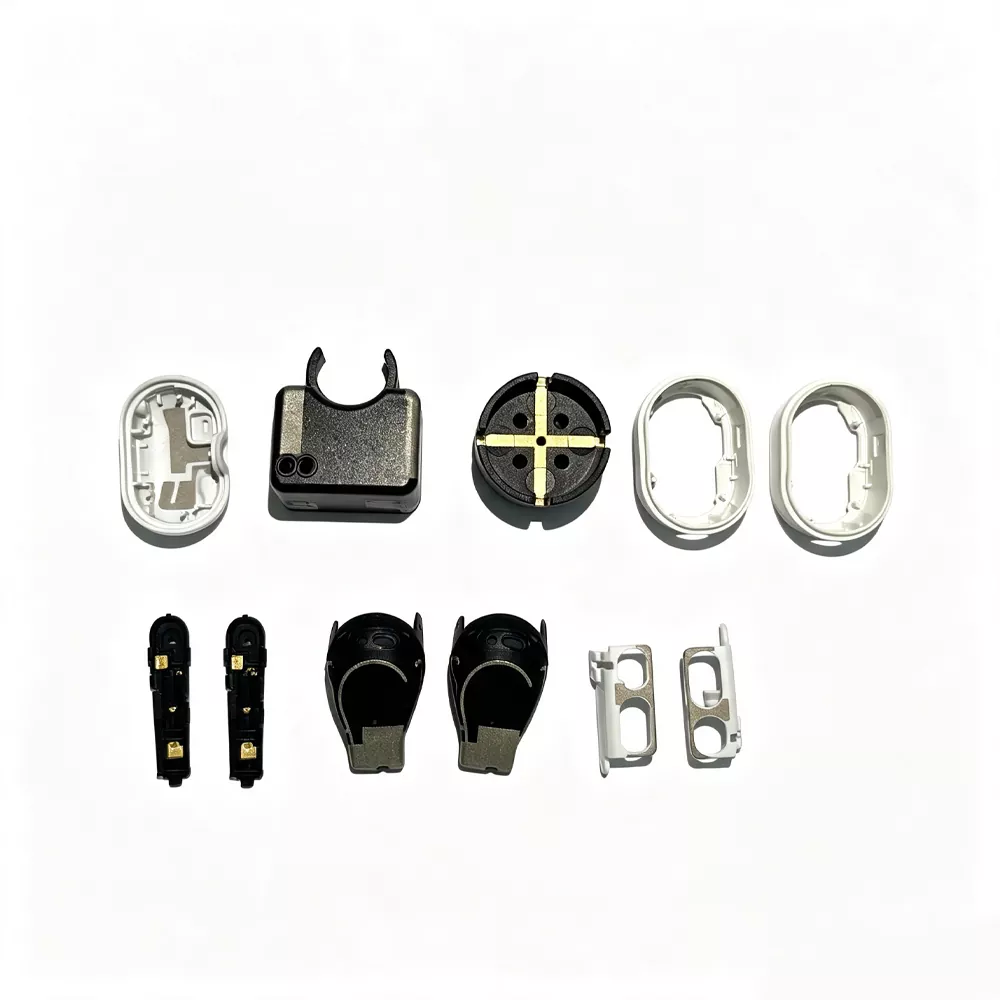

Perangkat yang Berlaku

Teknologi antena OSZA banyak digunakan di berbagai industri dan aplikasi nirkabel:

Nilai Jual Inti

1. Kemampuan integrasi ruang yang tinggi

Antena LDS dapat diintegrasikan langsung ke dalam wadah perangkat atau braket struktural, memungkinkan desain produk yang lebih tipis tanpa mengurangi kinerja RF secara signifikan. Jarak bebas antena dicapai melalui pola 3D yang presisi pada substrat plastik, sehingga cocok untuk perangkat nirkabel multi-band yang ringkas.

2. Stabilitas produksi dan konsistensi proses

Penataan laser memberikan kemampuan pengulangan yang tinggi dan resolusi pola yang stabil, sehingga cocok untuk lingkungan produksi berkelanjutan. Setiap unit biasanya divalidasi melalui pengujian RF, dengan parameter utama seperti S11 diverifikasi untuk memastikan kesesuaian kinerja dengan target desain.

3. Mengurangi interferensi RF internal

Karena pola konduktif terbentuk langsung pada wadah perangkat, struktur LDS mengurangi ketergantungan pada kabel internal dan meminimalkan interferensi yang disebabkan oleh komponen logam terdekat di dalam wadah.

4. Kemampuan integrasi antena multi-band

Beberapa antena fungsional (LTE / GSM / Wi-Fi / Bluetooth / GNSS) dapat diintegrasikan ke dalam satu substrat 3D, mengurangi jumlah komponen keseluruhan dan menyederhanakan arsitektur RF tingkat sistem.

5. Kemampuan desain RF 3D yang fleksibel

Teknologi LDS mendukung penerapan geometri konduktif kompleks pada permukaan melengkung, memungkinkan tata letak antena mengikuti kontur mekanis sambil mempertahankan batasan RF yang ditentukan di berbagai pita frekuensi.

Spesifikasi Teknis

Proses dan Tindakan Pencegahan Pengukiran Laser

（1）Catatan tentang Desain Sirkuit Konduktif

① Perutean jejak pada media LDS 3D harus menghindari transisi sudut tajam yang sering terjadi. Pada struktur multi-muka, perutean kontinu melintasi permukaan yang berdekatan umumnya meningkatkan stabilitas proses dan keseragaman pelapisan, terutama pada rumah yang lebih besar.

② Lebar jejak minimum yang ditentukan laser biasanya sekitar 0,2 mm, bergantung pada resolusi desain dan geometri media.

③ Jarak minimum antara jejak konduktif yang berdekatan umumnya dijaga di atas 0,5 mm untuk mengurangi risiko pembentukan jembatan pelapisan selama pengendapan elektrokimia.

④ Jarak bebas antara area konduktif dan batas selungkup biasanya dikontrol pada skala sub-milimeter. Jarak penyangga sekitar 1–2 mm di dekat dinding rongga biasanya diterapkan untuk mengurangi kontaminasi tepi selama pemrosesan laser.

⑤ Geometri permukaan mempengaruhi perilaku pelapisan. Daerah datar cenderung memberikan aktivasi laser dan konsistensi pelapisan yang lebih stabil, sementara permukaan melengkung dapat menimbulkan variasi dalam ketebalan dan daya rekat karena perbedaan paparan sudut.

⑥ Setelah penataan laser, komponen dipindahkan langsung ke pelapisan listrik untuk meminimalkan oksidasi dan kontaminasi permukaan sebelum metalisasi.

（2）Persyaratan Penyimpanan Produk LDS Sebelum Pelapisan dan Pelapisan

① Komponen yang diaktifkan laser harus disimpan dalam kondisi kelembapan terkendali (biasanya di bawah 60% RH) dan dipindahkan ke pelapisan segera setelah aliran proses memungkinkan, untuk mengurangi risiko oksidasi permukaan.

② Kontak langsung dengan permukaan yang diproses laser dihindari, karena kontaminasi dapat mempengaruhi kualitas pengendapan logam selanjutnya.

③ Baki atau perlengkapan khusus digunakan selama penanganan dan pengangkutan untuk menjaga stabilitas posisi dan mencegah kerusakan permukaan atau goresan mikro.

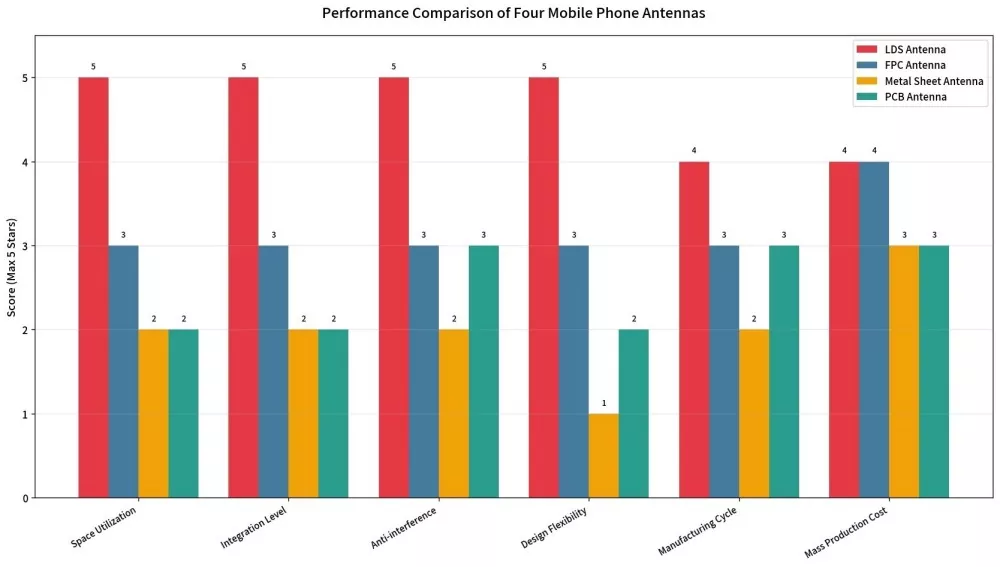

Bandingkan dengan rekan-rekan

Proses Pengendalian Mutu

1. Pemeriksaan Material Masuk: Menguji Kandungan Aditif Logam dalam Partikel Plastik yang Dirancang Khusus untuk OSZA

2. Kontrol cetakan injeksi: Akurasi dimensi ±0,05mm

3. Penandaan laser: Inspeksi optik otomatis AOI untuk integritas sirkuit

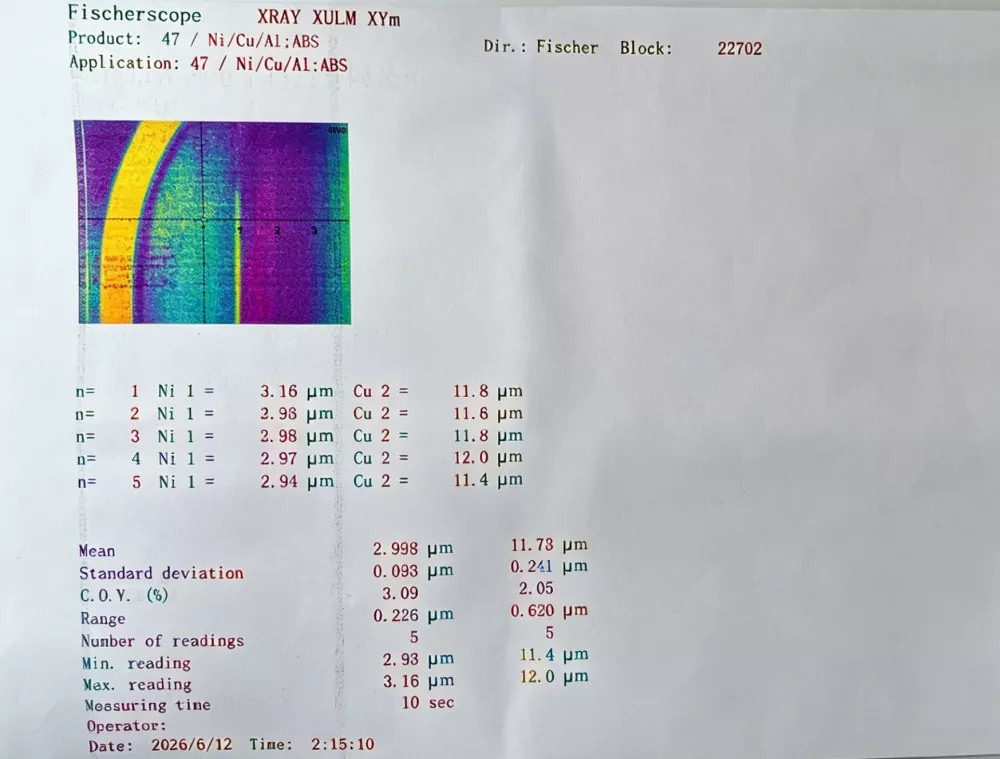

4. Pelapisan kimia: Pemeriksaan keseragaman ketebalan lapisan (lapisan tembaga ≥ 5 μm, lapisan nikel/emas ≥ 0,1 μm)

5. Pengujian RF: Penganalisis jaringan melakukan pemeriksaan penuh terhadap S11, VSWR, penguatan, dan efisiensi.

6. Inspeksi pengambilan sampel keandalan: Ratusan grid Pengujian adhesi menyeluruh

Sebagai pemasok yang dapat diandalkan, setiap batch produk kami dilengkapi dengan laporan pengujian yang dapat ditelusuri kembali ke batch bahan baku yang sesuai.

Cara Memilih Produk Antena LDS

1. Lihat persyaratan pita frekuensi

Tentukan dengan jelas pita frekuensi komunikasi mana yang perlu didukung perangkat—2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC, dan lainnya. Pita frekuensi yang berbeda sesuai dengan desain perutean antena yang berbeda.

2. Periksa ruang instalasi

- Apakah rumah perangkat memiliki ruang tata letak LDS yang memadai?

- Apakah antena harus mengikuti perutean sepanjang permukaan lengkung 3D? Di situlah keunggulan OSZA.

3. Periksa pemilihan media

Bahan substrat untuk antena LDS harus berupa plastik fungsional khusus LDS. Opsi umum termasuk PC, ABS, PC+ABS, dan LCP. Bahan yang berbeda memiliki kelebihan dan kekurangannya masing-masing dalam hal ketahanan suhu, konstanta dielektrik, dan kekuatan mekanik.

4. Periksa waktu tunggu dan jumlah pesanan minimum.

Sebagai produsen, kami menawarkan:

- Tahap sampel: 10 pembuatan prototipe cepat

- Batch kecil: 100–1.000 pcs, pengiriman 2 minggu

- Produksi skala besar: Kapasitas bulanan melebihi 100.000 unit, dengan jaminan waktu pengiriman.

Pertanyaan Umum

T: Apa perbedaan antara antena OSZA dan antena FPC?

J: Antena FPC adalah solusi sirkuit fleksibel yang dipasang di dalam perangkat, memerlukan ruang planar khusus. SebuahAntena OSZAsecara langsung terstruktur dengan laser ke wadah atau braket perangkat, memungkinkan adaptasi yang lebih baik pada permukaan 3D dan meningkatkan pemanfaatan ruang. Ini juga memberikan kemampuan integrasi yang lebih tinggi dan kinerja anti-interferensi yang lebih kuat dibandingkan dengan solusi FPC tradisional.

Q: Berapa jumlah pesanan minimum untuk penyesuaian?

A: Tidak diperlukan jumlah pesanan minimum selama tahap sampel. Kami mendukung permintaan sampel, produksi dalam jumlah kecil mulai dari 100 pcs, dan pesanan dalam jumlah besar berdasarkan kebutuhan pelanggan. Sebagai pabrik langsung, kami menyediakan dukungan produksi yang fleksibel di berbagai tahapan proyek.

T: Informasi apa yang diperlukan untuk penyesuaian?

J: Pelanggan dapat memberikan gambar CAD 3D perangkat (format STEP atau IGS), pita frekuensi target, tata letak PCB, dan jenis konektor. Tim teknik kami akan menangani desain perutean, optimasi simulasi, dan verifikasi prototipe.

T: Apakah teknologi ini dapat mendukung aplikasi gelombang milimeter 5G?

J: Ya. Teknologi ini mendukung desain antena untuk pita frekuensi Sub-6 GHz dan gelombang milimeter. Solusi akhir akan dioptimalkan sesuai dengan struktur perangkat, ruang yang tersedia, dan kinerja frekuensi yang diperlukan.

T: Berapa masa pakai antena?

J: Uji keandalan menunjukkan bahwa setelah 100 siklus termal dari -40℃ hingga +85℃ dan pengujian suhu tinggi/kelembaban tinggi pada 85℃/85% RH selama 168 jam, penurunan kinerja tetap di bawah 5% sementara daya rekat tetap stabil. Umur layanan yang dirancang bisa melebihi 10 tahun.

T: Dapatkah Anda memberikan dukungan penyetelan antena?

J: Ya. Kami menyediakan layanan penyetelan lengkap, termasuk simulasi, pembuatan prototipe, dan pengoptimalan tingkat sistem, membantu produk memenuhi persyaratan sertifikasi seperti CTA, CE, dan FCC.
