Antena Patch Keramik

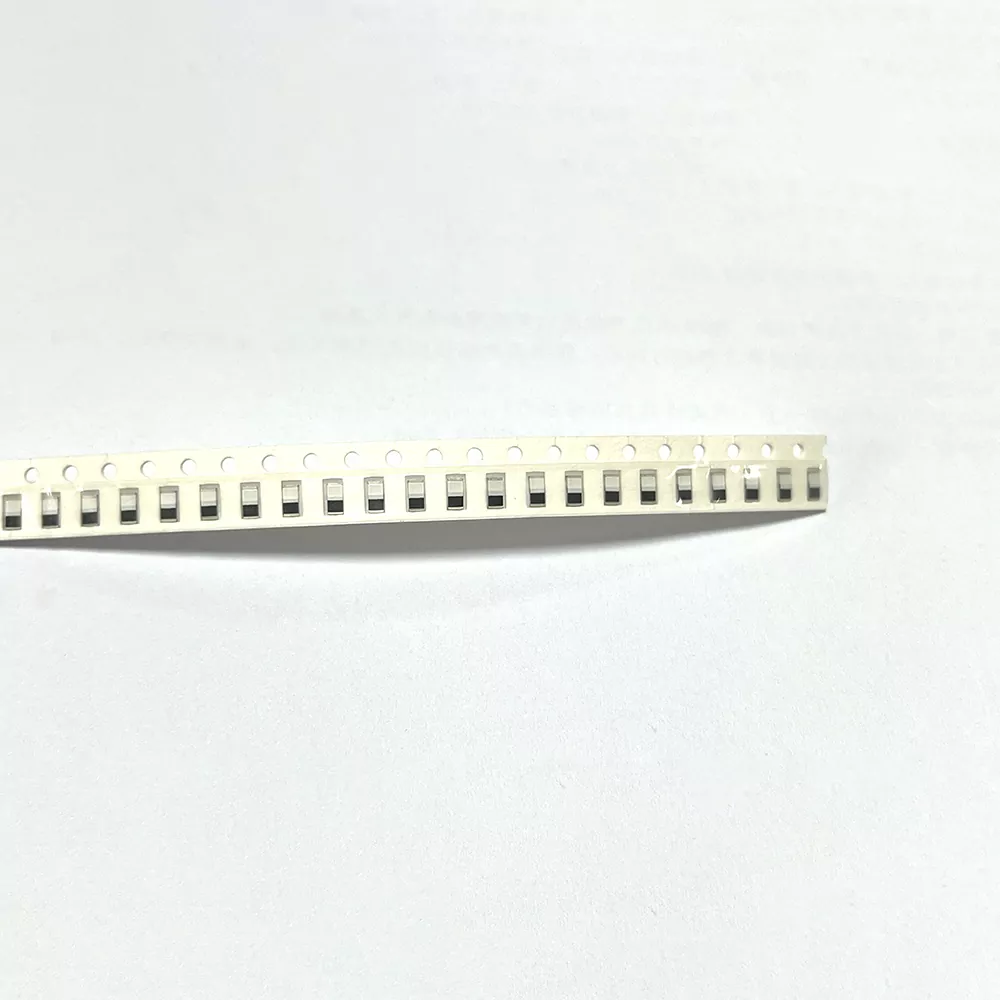

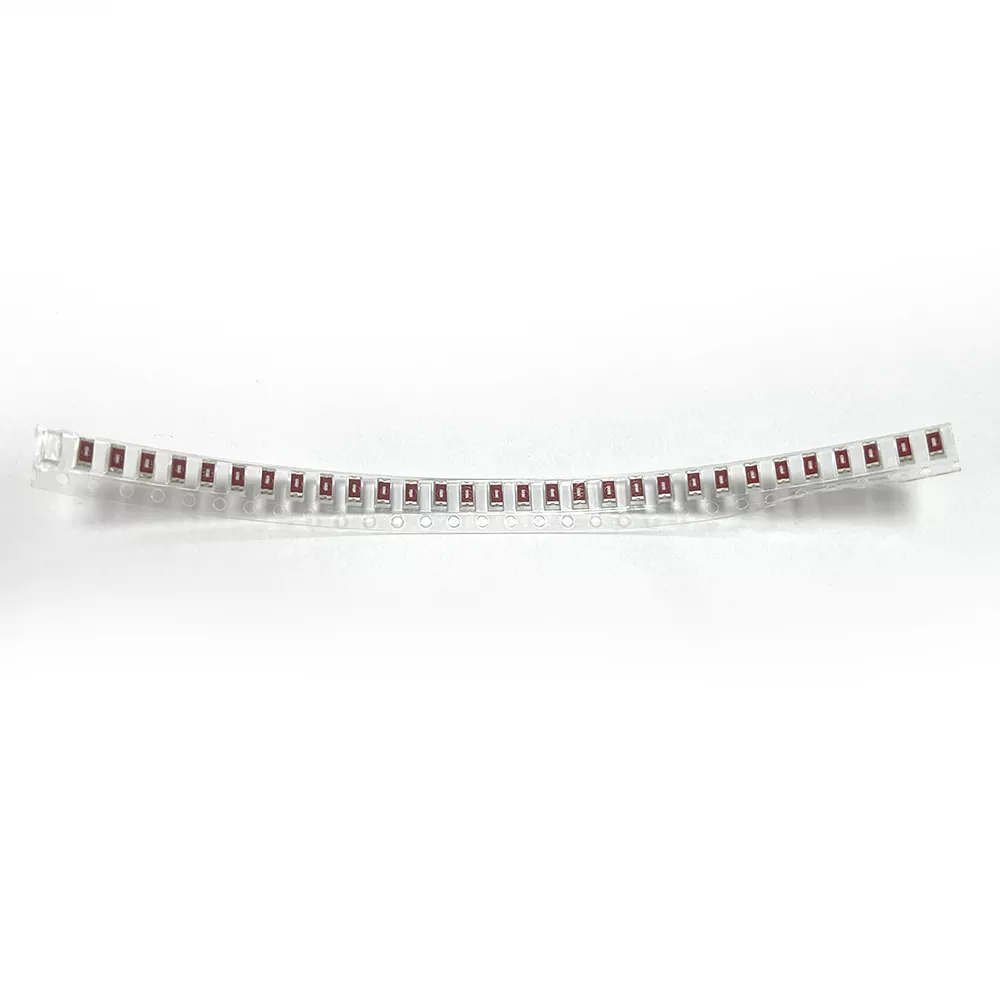

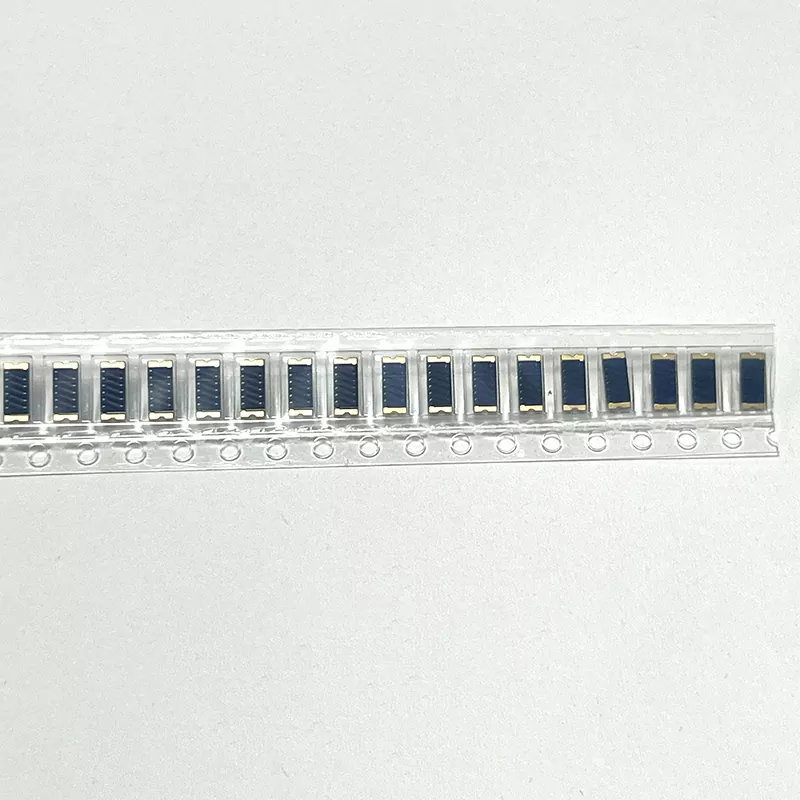

Antena Patch Keramik Bluetooth adalah antena RF internal mini yang khusus dikembangkan untuk pita komunikasi Bluetooth 2.4GHz. Ia menggunakan keramik dielektrik tinggi sebagai substrat inti dan diproduksi melalui sintering lapis demi lapis suhu tinggi dan etsa sirkuit logam presisi.

Antena ini merupakan komponen transceiver RF patch pasif. Tidak memerlukan kabel eksternal atau area izin yang besar selama pemasangan.

Dengan bahan dielektrik tinggi dan struktur kompak, ia mencapai transmisi dan penerimaan sinyal Bluetooth yang efisien dalam ruang terbatas sekaligus memberikan keunggulan seperti konsumsi daya rendah, kinerja anti-interferensi yang kuat, dan stabilitas tinggi.

Ini banyak digunakan sebagai solusi antena internal kelas atas untuk produksi massal perangkat Bluetooth yang dapat dipakai, produk rumah pintar, terminal IoT, dan perangkat Bluetooth yang dipasang di kendaraan.

Cara Kerjanya

Antena Patch Keramik Bluetooth Komunikasi Qianmu mengadopsi resonansi keramik dielektrik tinggi dan struktur radiasi mikrostrip, yang terdiri dari substrat dielektrik keramik, patch radiasi logam permukaan, dan lapisan pencocokan tanah bawah.

Struktur ini menyediakan transmisi sinyal yang stabil, kontrol parameter yang presisi, dan kinerja andal yang diverifikasi melalui pengujian laboratorium.

Resonansi Pita Tepat

Menggunakan substrat keramik dielektrik tinggi 9,2, antena ini secara akurat mencocokkan pita frekuensi Bluetooth penuh 2400–2483,5MHz. Dengan akurasi pencocokan pita hingga 99,6%, ini secara efektif mengurangi offset frekuensi dan redaman sinyal, membantu mengatasi masalah kelambatan dan pemutusan koneksi Bluetooth.

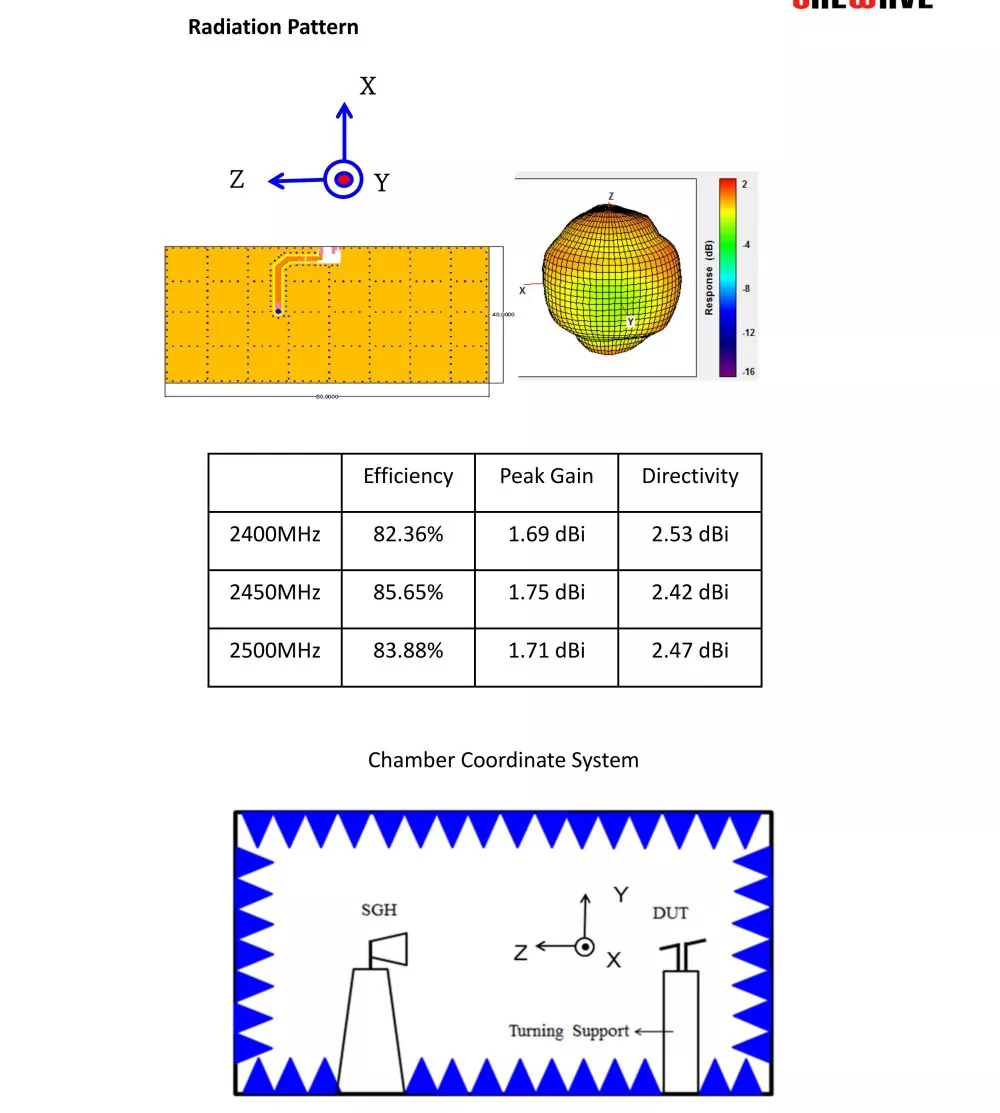

Radiasi Segala Arah 360°

Rangkaian mikrostrip presisi permukaan menghasilkan medan radiasi elektromagnetik yang seragam dengan keseragaman radiasi hingga 95%. Dibandingkan dengan antena PCB biasa, antena ini secara signifikan mengurangi titik buta sinyal dan menyediakan koneksi multi-sudut yang lebih stabil untuk perangkat.

Ketahanan Interferensi Elektromagnetik yang Kuat

Bahan dielektrik keramik memberikan isolasi elektromagnetik bawaan, membantu melindungi interferensi dari chip motherboard, catu daya, dan kebisingan baterai. Dalam kondisi kompleks, rasio signal-to-noise ditingkatkan sebesar 4–6dB, memberikan kinerja anti-interferensi yang lebih baik dibandingkan antena pegas dan PCB konvensional.

Pencocokan Impedansi Daya Rendah

Antena ini mengadopsi pencocokan impedansi presisi standar 50Ω dengan rasio gelombang berdiri ≤1,3, memastikan kehilangan sinyal yang sangat rendah. Ini dapat mengurangi konsumsi daya Bluetooth sebesar 15%, sehingga cocok untuk aplikasi BLE berdaya rendah dan persyaratan masa pakai baterai yang lama.

Pengoperasian Yang Stabil Di Bawah Kisaran Suhu Yang Luas

Struktur sinter suhu tinggi yang terintegrasi memberikan stabilitas termal yang sangat baik. Setelah pengujian siklus suhu tinggi dan rendah dari -40°C hingga +85°C, deviasi frekuensi tetap dalam ≤±2MHz. Antena mempertahankan kinerja yang stabil di lingkungan bersuhu tinggi dan rendah.

Panduan Pemilihan Produk

Banyak pengembang dan pembeli perangkat keras hanya fokus pada ukuran dan mengabaikan kesesuaian kondisi kerja dan parameter, sehingga mengakibatkan pengerjaan ulang produksi massal dan kegagalan terminal. Saat memilih antena patch keramik Bluetooth, Anda dapat mencocokkannya secara tepat berdasarkan tiga dimensi inti:

• Pilih berdasarkan kebutuhan daya perangkat: Untuk perangkat BLE berdaya rendah dan perangkat wearable bertenaga baterai, prioritaskan antena keramik standar berdaya sangat rendah untuk meningkatkan masa pakai baterai perangkat secara signifikan; Untuk perangkat plug-in, pilih versi yang ditingkatkan dengan gain tinggi.

• Pilih berdasarkan kondisi pengoperasian: Untuk peralatan sipil bersuhu normal di dalam ruangan, model reguler dapat diterima; Untuk peralatan yang dipasang di kendaraan, di luar ruangan, dan industri, model anti-getaran suhu lebar tingkat industri harus dipilih. Mereka tahan terhadap lingkungan yang keras dan kinerjanya tidak akan menurun dalam jangka waktu penggunaan yang lama.

• Pilih berdasarkan struktur peralatan: Untuk peralatan dengan bodi sangat kecil dan tidak ada ruang kepala khusus, pilih model pemasangan di permukaan yang diperkecil; Untuk perangkat yang memerlukan transmisi Bluetooth jarak jauh dan jaringan Mesh, pilih model khusus dengan gain tinggi dan anti-interferensi tinggi.

Pertanyaan Umum

Q1: Apa keuntungan terbesar antena patch keramik Bluetooth dibandingkan antena biasa?

A1: Keunggulan intinya adalah stabilitas tinggi, konsumsi daya rendah, anti-interferensi yang kuat, ketahanan terhadap suhu tinggi dan rendah, konsistensi tinggi dalam produksi massal, dengan sempurna mengatasi titik nyeri antena PCB umum dan antena pegas seperti interferensi mudah, penyimpangan frekuensi besar, konsumsi daya tinggi, dan ketahanan getaran yang buruk, sangat cocok untuk produksi massal perangkat keras pintar, perangkat industri dan otomotif kelas atas.

Q2: Apakah antena ini mendukung protokol daya rendah Bluetooth 5.0/5.1/5.3 BLE?

A2: Didukung sepenuhnya. Kompatibel dengan semua versi protokol Bluetooth, kompatibel dengan BLE hemat energi, jaringan Bluetooth Mesh, transmisi nirkabel universal 2.4G, dan kompatibel dengan semua modul Bluetooth mainstream yang ada di pasaran.

Q3: Dapatkah ukuran, parameter, dan LOGO merek disesuaikan?

A3: Mendukung kustomisasi dimensi penuh. Sebagai Pabrik sumber, ia dapat menyempurnakan ukuran antena, impedansi, dan penguatan sesuai dengan kebutuhan pelanggan, mendukung sablon sutra LOGO eksklusif pelanggan pada wadahnya, dan beradaptasi dengan persyaratan produksi massal label pribadi OEM/ODM.
