Antena Stempel Logam

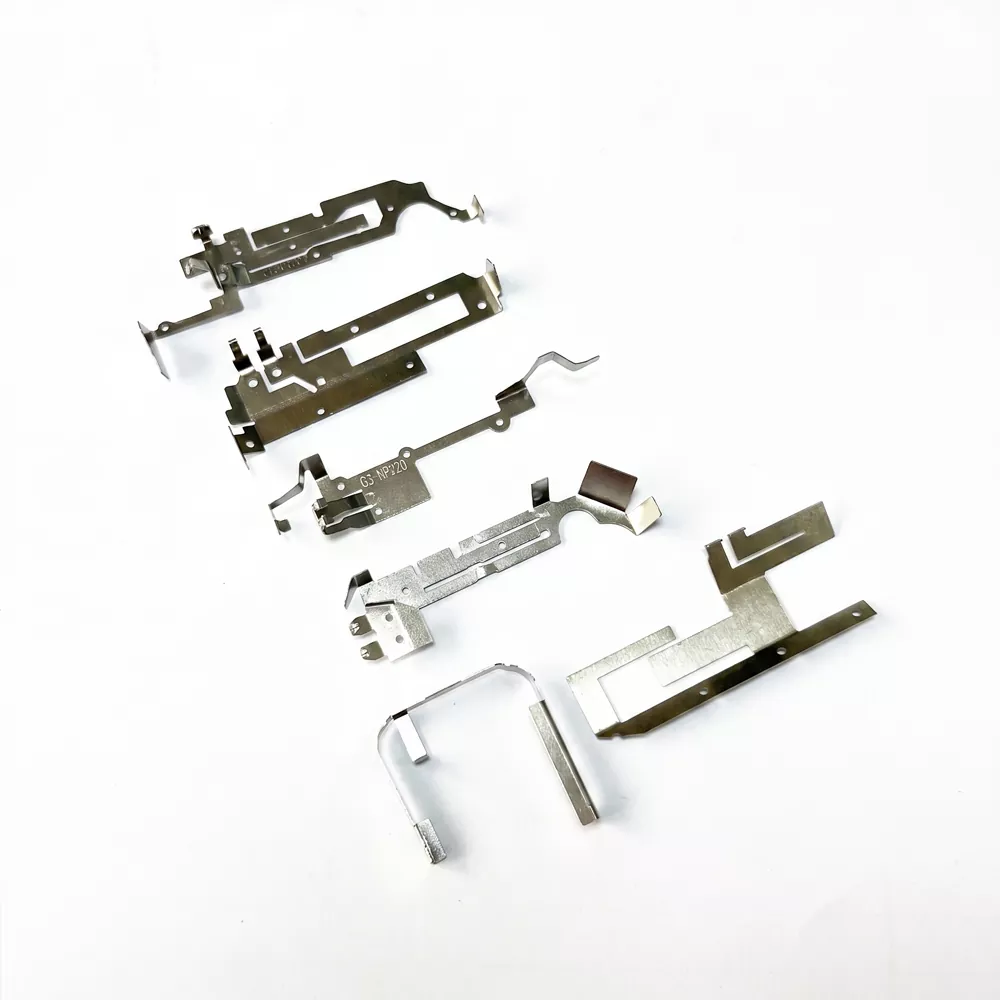

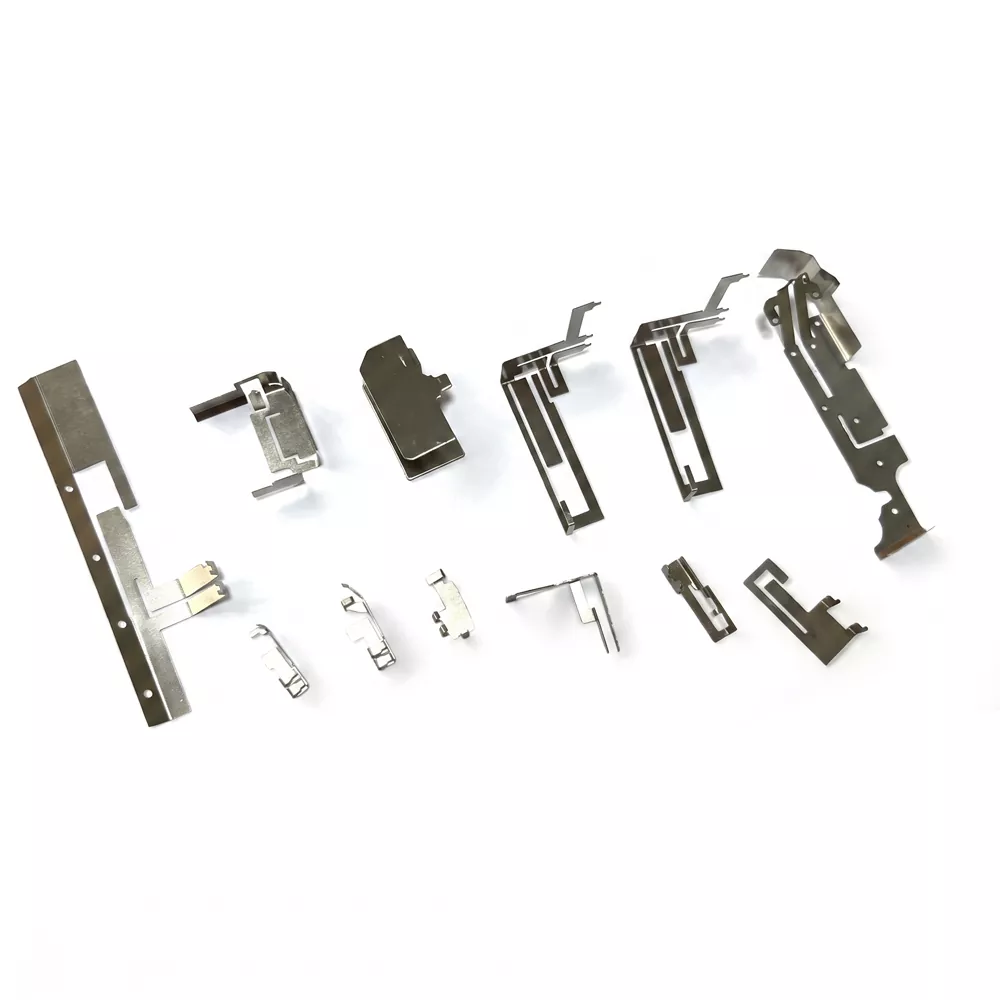

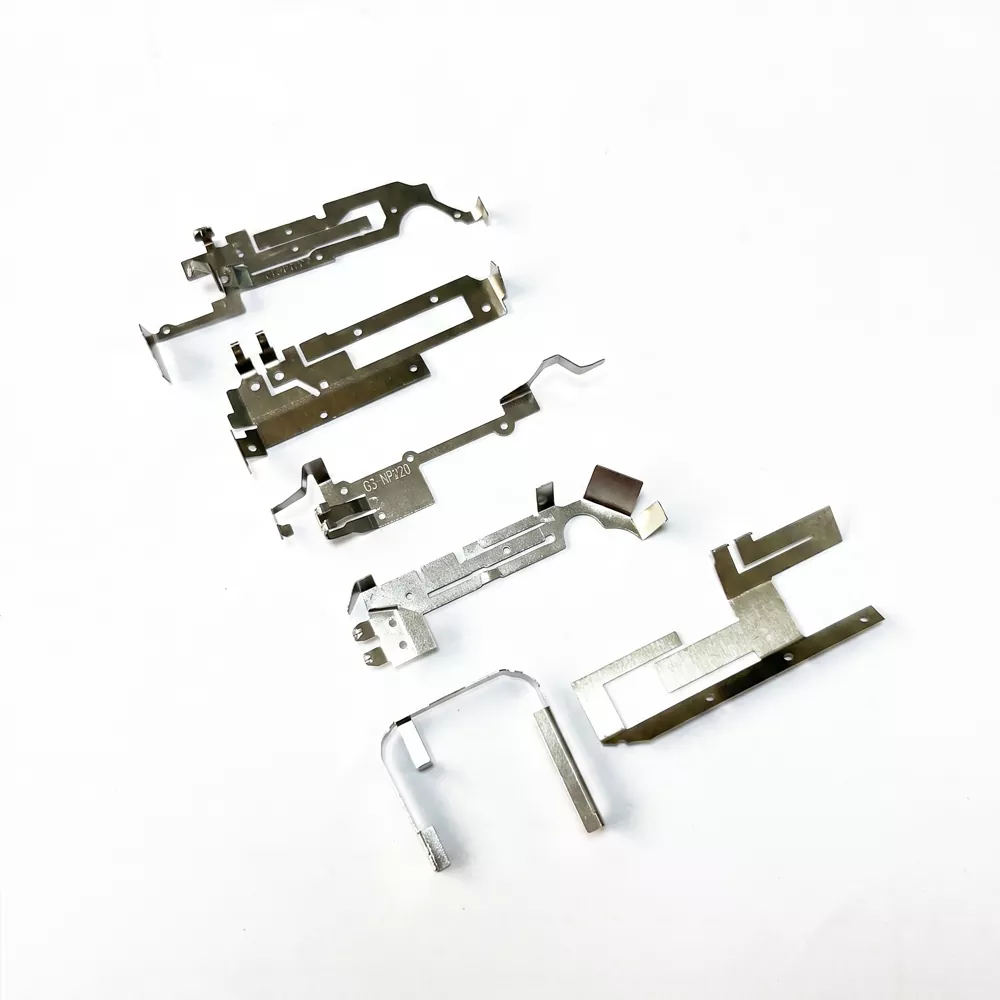

Antena Stempel Logam adalah komponen RF yang dibuat dari baja tahan karat ultra tipis (seperti SUS301 atau SUS304) atau paduan tembaga menggunakan proses stempel presisi. Biasanya memiliki ketebalan kurang dari 1 mm, dan dirancang agar sesuai dengan permukaan perangkat yang melengkung atau tidak beraturan, sehingga cocok untuk produk elektronik kompak.

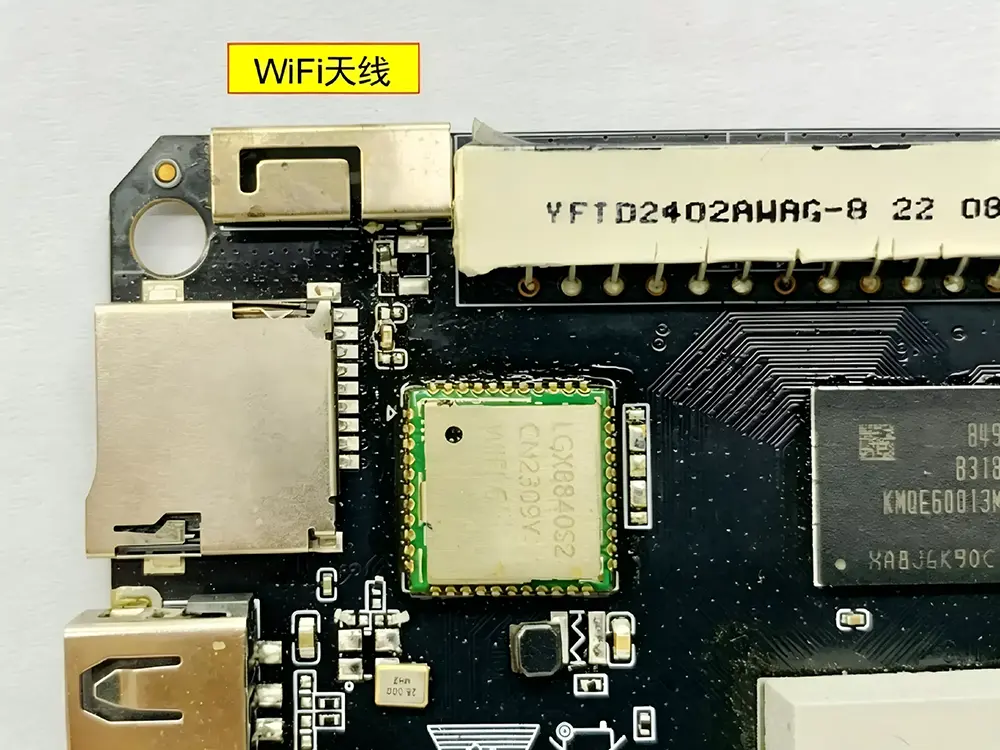

Antena ini beroperasi melalui resonansi elektromagnetik yang dihasilkan oleh geometri logam yang dirancang dengan cermat. Selama pemasangan, titik kontak bawah ditekan ke terminal antena PCB, membentuk sambungan listrik yang andal tanpa menyolder. Struktur kontak pegas memastikan transmisi sinyal stabil sekaligus menyerap tekanan mekanis melalui deformasi elastis, mendukung ketahanan jangka panjang dalam kondisi perakitan dan getaran berulang.

Spesifikasi Teknis Inti

Antena Stempel Logam dirancang untuk aplikasi RF kompak dengan impedansi terkontrol dan kinerja kontak mekanis yang stabil.

Kondisi Tes Standar

Untuk memastikan konsistensi data, semua parameter RF dan mekanis diukur dalam kondisi standar berikut:

Pengukuran Impedansi & VSWR

Diuji menggunakan Vector Network Analyzer (VNA) yang dikalibrasi dengan sistem referensi 50Ω.

Lingkungan Kinerja RF

Pengukuran dilakukan di lingkungan ruang bebas atau semi-anechoic dengan bidang referensi standar.

Tes Kontak Mekanis

Antena dipasang pada tata letak bantalan PCB standar dengan ketinggian kontak yang ditentukan dan gaya tekan yang terkontrol.

Kondisi Pengukuran Frekuensi

Frekuensi tengah dievaluasi setelah pemasangan di wadah perangkat yang representatif untuk memperhitungkan efek detuning.

Kondisi Uji Suhu

Perputaran termal dilakukan dari -40℃ hingga +85℃ di bawah pemantauan listrik berkelanjutan.

Perangkat yang Berlaku dan Skenario Aplikasi

Nilai Jual Utama: Mengapa Memilih Antena Pegas Perangkat Keras?

Desain Hemat Ruang

Strukturnya yang sederhana dapat menyesuaikan diri dengan permukaan yang melengkung atau tidak beraturan, membantu memaksimalkan ruang internal untuk baterai dan komponen lainnya.

Perakitan Hemat Biaya

Sambungan press-fit ke kontak PCB menghilangkan proses penyolderan, mengurangi waktu perakitan dan biaya produksi dalam produksi massal.

Daya Tahan Mekanis

Struktur kontak elastis mempertahankan kinerja listrik yang stabil di bawah getaran, guncangan, dan tekanan mekanis yang berulang.

Desain Pemosisian yang Akurat

Lubang penyelarasan yang diberi stempel (bulat dan berlubang) memastikan posisi yang tepat antara titik umpan antena dan PCB selama perakitan otomatis.

Panduan Instalasi dan Rekomendasi Teknik

Panduan pemasangan berikut disediakan oleh Shenzhen Qianmu Communication Technology Co., Ltd. untuk memastikan kinerja optimal Antena Stempel Logam dalam aplikasi tingkat sistem.

1. Desain Pemosisian

Rancang setidaknya dua lubang penyelarasan pada struktur antena: satu lubang melingkar untuk pemosisian primer dan satu lubang memanjang untuk penyelarasan sekunder. Jaraknya harus cukup untuk memastikan stabilitas mekanis selama perakitan.

2. Persyaratan Izin

Jaga agar elemen radiasi bebas dari komponen logam dan bahan konduktif di sekitarnya. Zona pembersihan yang tepat harus dipertahankan untuk meminimalkan efek detuning yang disebabkan oleh struktur di dekatnya. Fiksasi perekat dapat digunakan untuk pemasangan yang stabil.

3. Hubungi Kontrol Tekanan

Gaya kontak antara terminal pegas dan bantalan umpan PCB harus dikontrol dalam rentang mekanis yang ditentukan. Tekanan yang tidak mencukupi dapat mempengaruhi stabilitas kontak RF, sedangkan tekanan yang berlebihan dapat menyebabkan deformasi permanen pada struktur kontak.

4. Penyetelan Tingkat Sistem

Setelah dirakit ke dalam perangkat akhir, kinerja antena mungkin berubah karena sambungan dengan casing dan komponen di sekitarnya. Penyetelan akhir menggunakan penganalisis jaringan vektor (VNA) direkomendasikan untuk memastikan akurasi resonansi pada tingkat sistem.

Bagaimana Cara Memilih Antena Pegas Perangkat Keras yang Tepat?

Saat memilih Antena Stempel Logam, evaluasi harus didasarkan pada faktor desain utama berikut:

Ruang Perangkat yang Tersedia

Ukur ruang internal enklosur dan pilih antena dengan panjang, lebar, dan ketebalan yang sesuai untuk memastikan kesesuaian mekanis yang tepat.

Frekuensi Operasi dan Bandwidth

Tentukan pita komunikasi target (misalnya pita WiFi, Bluetooth, atau pita IoT sub-GHz). Untuk desain pita sempit, kinerja antena dapat disesuaikan melalui penyesuaian struktural selama pengembangan.

Lingkungan Aplikasi

Untuk keperluan otomotif, luar ruangan, atau industri, pemilihan material seperti SUS304 dan pelapisan permukaan direkomendasikan untuk meningkatkan ketahanan terhadap korosi dan stabilitas suhu.

Desain PCB dan Perakitan

Pastikan keselarasan titik umpan pada PCB sudah benar. Pilih struktur pemasangan yang sesuai (desain pas tekan atau kontak pegas) untuk meningkatkan konsistensi perakitan dan hasil produksi massal.

Mengapa Memilih Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co, Ltd berfokus pada desain dan produksi solusi Antena Stempel Logam untuk perangkat nirkabel, mendukung pengembangan OEM/ODM dan struktur antena yang disesuaikan untuk berbagai aplikasi RF.

Kemampuan Manufaktur In-House

Stamping dan perkakas yang presisi dikontrol secara internal, memastikan konsistensi produksi yang stabil dan keluaran yang terukur.

Kustomisasi Berbasis Aplikasi

Struktur antena dapat disesuaikan dalam geometri, elastisitas, dan perlakuan permukaan agar sesuai dengan kebutuhan perangkat dan wadah yang berbeda.

Kontrol Kualitas Tingkat Proses

Keandalan mekanis dan kinerja RF diverifikasi di seluruh produksi, termasuk stabilitas kontak dan pemeriksaan konsistensi kelistrikan.

Dukungan Teknik Selama Pengembangan

Bantuan teknis tersedia mulai dari pembuatan prototipe hingga produksi massal, termasuk panduan integrasi di tingkat PCB dan sistem.

Pertanyaan Umum

Q1: Bagaimana efisiensi sinyal antena klip logam?

J: Karena ukurannya yang ringkas, efisiensi biasanya berkisar antara 30% hingga 50%. Sangat cocok untuk aplikasi jarak pendek dan sensitif terhadap biaya seperti perangkat rumah pintar. Untuk kebutuhan jangka panjang, Qianmu Communications juga menyediakan solusi antena yang dioptimalkan.

Q2: Apa yang harus saya lakukan jika lug solder ditekan ke PCB dan kontaknya buruk?

J: Pastikan ketinggian bantalan PCB yang benar dan tekanan perlengkapan yang tepat selama perakitan. Struktur pegas dirancang untuk kontak yang stabil, dan pengujian standar dilakukan sebelum pengiriman.

Q3: Apakah Anda mendukung pengambilan sampel dalam jumlah kecil?

J: Mendukung penuh. Sebagai pemasok Antena Stempel Logam profesional, kami memahami persyaratan selama fase R&D dan menawarkan layanan pembuatan prototipe yang fleksibel untuk membantu Anda mempercepat validasi proyek Anda.

Q4: Apa yang mempengaruhi kinerja Antena Stempel Logam?

 J: Kinerja terutama dipengaruhi oleh tata letak PCB, ukuran tanah, logam di sekitarnya, dan struktur penutup.

Q5: Mengapa frekuensi berubah setelah pemasangan?

J: Lingkungan logam dan material rumah dapat meredam resonansi, sehingga memerlukan penyetelan tingkat sistem akhir.

Q6: Apa yang menyebabkan kinerja kontak buruk?

J: Ketinggian bantalan PCB yang salah atau tekanan pegas yang tidak mencukupi dapat mempengaruhi stabilitas listrik.

Q7: Apakah Anda mendukung pembuatan prototipe? J: Ya, produksi sampel dan kustomisasi dalam jumlah kecil didukung untuk validasi R&D.
