Antena Musim Semi
Sebagai Pemasok profesional, Qianmu Communication menawarkan layanan antena pegas heliks presisi tinggi yang disesuaikan. Terbuat dari bahan premium. Baja karbon berlapis nikel Terbuat dari perunggu fosfor, memiliki konduktivitas dan ketahanan korosi yang luar biasa. Kami dapat dipercaya.Produsen TiongkokKami menawarkan solusi terpadu mulai dari pembuatan prototipe hingga produksi massal, banyak digunakan dalam IoT, kendali jarak jauh, dan modul komunikasi nirkabel.

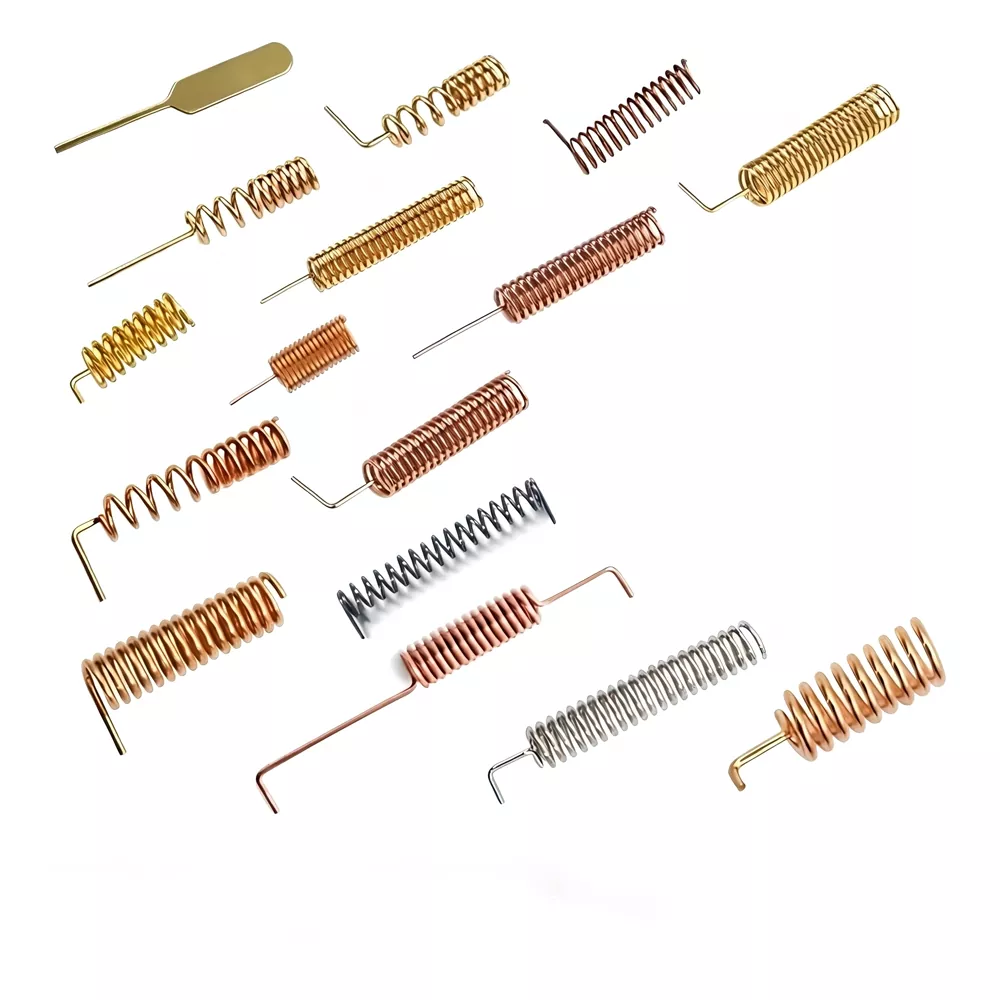

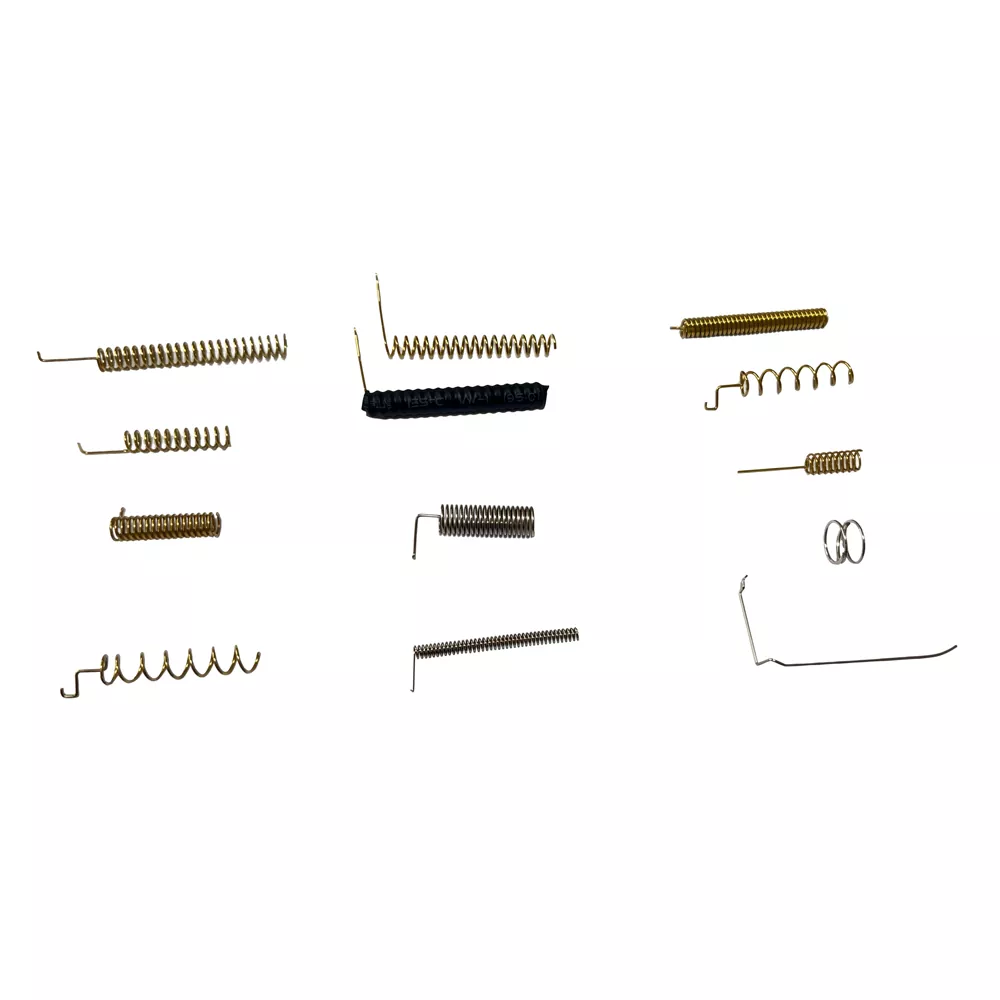

Antena pegas (juga dikenal sebagai antena heliks) adalah struktur antena di mana konduktor logam digulung menjadi bentuk pegas spiral, menggunakan konduktor logam berkonfigurasi heliks sebagai media transmisi sinyal. Ini memiliki desain impedansi 50 ohm dan terdiri dari tiga komponen utama: kabel tembaga bagian dalam (digunakan untuk mengirim dan menerima sinyal), kabel pelindung luar (dirancang untuk memblokir interferensi elektromagnetik eksternal), dan lapisan isolasi luar (yang melawan efek kapasitansi dan induktansi eksternal). Bersama-sama, komponen-komponen ini membentuk sistem tertutup dengan kinerja anti-interferensi yang kuat.
Shenzhen Qianmu Communication Technology Co., Ltd., sebuah perusahaan profesional yang mengkhususkan diri dalam R&D, manufaktur, dan penjualan antena produk komunikasi, telah terlibat secara mendalam di bidang antena selama bertahun-tahun dan berkomitmen untuk menyediakan solusi antena pegas berkualitas tinggi kepada pelanggan global.
Spesifikasi Teknis
Antena pegas Komunikasi Qianmu mencakup beberapa pita frekuensi mulai dari frekuensi rendah hingga tinggi, memenuhi persyaratan berbagai skenario aplikasi. Parameter teknis utama adalah sebagai berikut:
|
Barang Parameter |
Kisaran Spesifikasi |
|
Rentang Frekuensi |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz |
|
Memperoleh |
0,8dBi ~ 3,5dBi |
|
Impedansi |
50Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarisasi |
Polarisasi Vertikal / Polarisasi Melingkar |
|
Pola Radiasi |
Segala arah |
|
Kapasitas Daya |
Maks 50W |
|
Suhu Operasional |
-40℃ ~ +85℃ |
|
Efisiensi Antena |
35~ 80% (Tergantung pada lingkungan instalasi) |
|
Bahan |
Tembaga, Pelapisan Emas, Pelapisan Nikel, dll. |

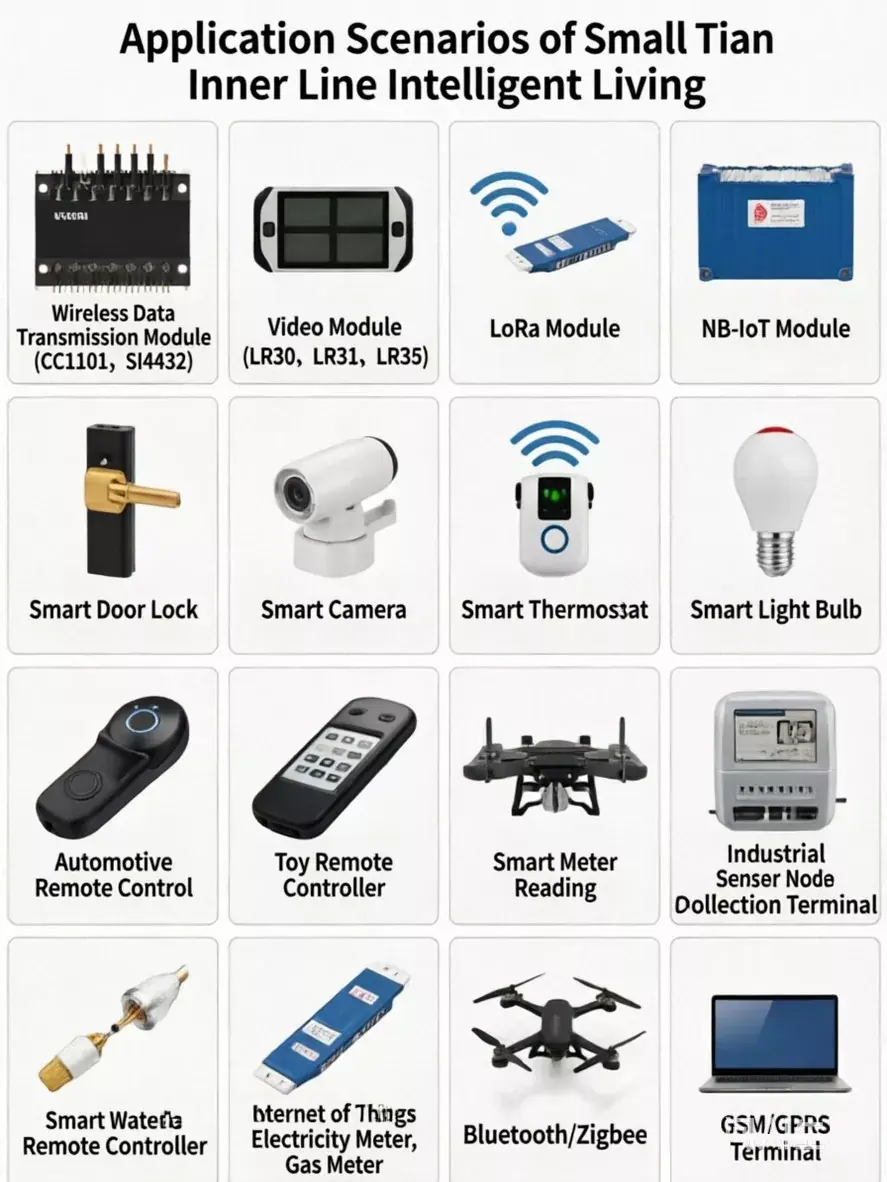

Perangkat yang Berlaku
Antena pegas komunikasi Qianmu banyak digunakan pada perangkat dan skenario berikut:
Modul Transmisi Data Nirkabel: CC1101, Si4432, dan modul RF nirkabel lainnya
Modul LoRa: LR30, LR31, LR36, dan modul komunikasi LoRa lainnya
Modul NB-IoT: terminal komunikasi nirkabel NB-IoT
Perangkat Rumah Pintar: Kunci pintu pintar, kamera pintar, termostat pintar, bola lampu pintar, dan banyak lagi
Perangkat Kendali Jarak Jauh Nirkabel: Kunci jarak jauh mobil, kendali jarak jauh mainan, kendali jarak jauh industri, dan banyak lagi
Terminal IoT: Node sensor IoT, terminal akuisisi data
Pengukuran Cerdas: Meteran air pintar, meteran listrik, dan meteran gas
Modul Bluetooth/Zigbee: Komunikasi nirkabel Bluetooth, perangkat jaringan Zigbee
Telemetri Drone: Tautan Data untuk Drone Kecil
Perangkat GSM/GPRS: Modem GSM, sistem pemantauan jarak jauh
Perbandingan dengan produk pesaing
|
Barang Perbandingan |
Antena Pegas Komunikasi Qianmu |
Antena PCB |
Antena Batang Eksternal |
|
Memperoleh |
0,8~3,5 dBi |
2~6 dBi |
Relatif Tinggi |
|
Performa Segala Arah |
★★★★★ Luar biasa |
★★☆ Arah yang Kuat |
★★★★ Bagus |
|
Ukuran |
★★★★ Kompak |
★★★★★ Sangat kecil |
★★☆ Besar |
|
Kemampuan Anti-interferensi |
★★★★★ Kuat |
★★★ Rata-rata |
★★★★ Relatif Kuat |
|
Fleksibilitas Instalasi |
★★★★★ Sangat Fleksibel |
★★★ Diperbaiki hanya pada PCB |
★★★ Diperlukan Instalasi Eksternal |
|
Biaya |
★★★★ Sedang |
★★★★★ Rendah |
★★☆ Relatif Tinggi |
|
Modifikasi Desain |
★★★★ Fleksibel |
★★☆ Diperlukan Pembuatan Ulang PCB |
★★★ Biasa |
Antena pegas Komunikasi Qianmu memberikan keseimbangan optimal antara cakupan omnidireksional, kemampuan anti-interferensi, fleksibilitas pemasangan, dan biaya keseluruhan, menjadikannya pilihan antena internal yang ideal untuk IoT dan perangkat komunikasi nirkabel.

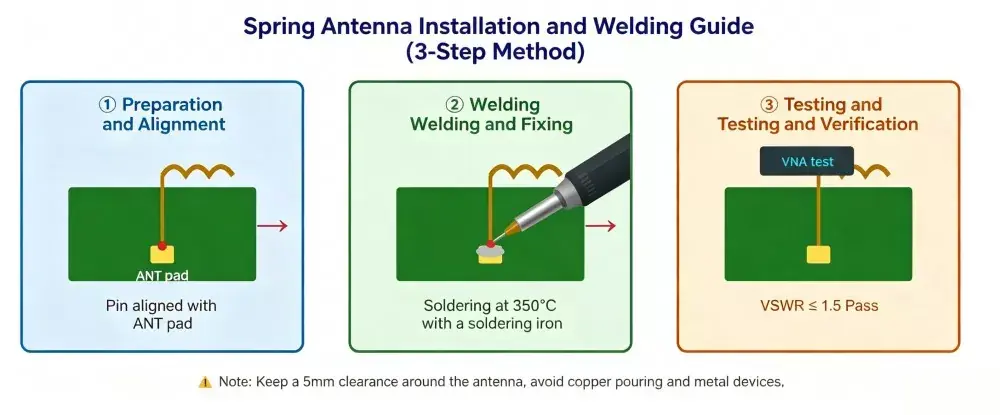

Panduan Instalasi
Langkah 1: Mempersiapkan Pengelasan
Sejajarkan pin (biasanya pin tunggal atau bantalan solder) di ujung Antena Pegas dengan bantalan solder ANT yang disediakan pada PCB. Bantalan solder harus dihubungkan ke saluran umpan RF, seperti saluran mikrostrip 50 ohm atau pandu gelombang coplanar, untuk memastikan transmisi sinyal yang tepat.
Langkah 2: Pengelasan dan Perbaikan
Tekuk bagian yang berbentuk kait dan sambungkan ke pin ANT modul nirkabel, lalu selesaikan proses penyolderan dengan aman. Penyolderan reflow direkomendasikan karena kompatibel dengan proses perakitan pemasangan permukaan standar.
Langkah 3: Inspeksi dan Pengujian

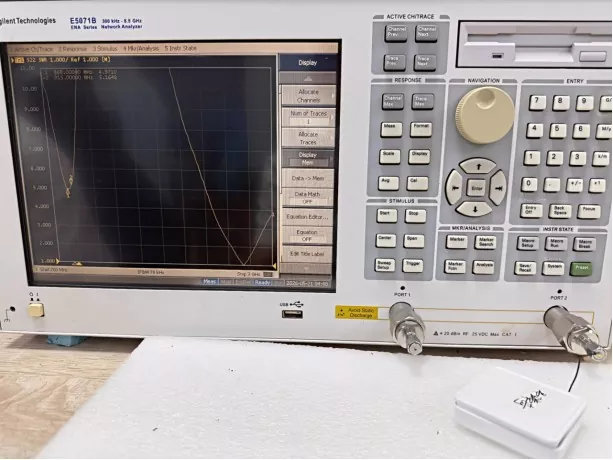

Setelah penyolderan, gunakan penganalisis jaringan vektor untuk mengukur rasio gelombang berdiri tegangan (VSWR) dan verifikasi bahwa kinerja RF memenuhi spesifikasi yang diperlukan.
Catatan
1. Pertahankan zona jarak bebas: Hindari merutekan kabel dan menempatkan komponen logam dalam radius 5 mm dari antena; jangan menutupi baterai atau penutup pelindung dalam jarak 10 mm atau lebih di atas bagian bawah.
2. Saluran Transmisi 50Ω: Hubungkan chip RF secara langsung melalui mikrostrip pada lapisan yang sama atau garis strip di lapisan dalam; gunakan talang 45° di sudut untuk menghindari perubahan impedansi mendadak.
3. Jauhi Logam: Saat menggunakan antena pegas, langkah pertama adalah memastikan bahwa antena dijauhkan dari bahan logam, termasuk bidang tanah pada papan sirkuit, jejak kabel, baterai, layar, selubung logam, dan banyak lagi.
4. Arah Pengelasan yang Konsisten: Dalam produksi massal, penting untuk memastikan bahwa arah pengelasan antena sesuai dengan arah pengelasan yang ditentukan oleh produsen antena pada saat pemilihan.
5. Penyetelan dan Margin: Jika lingkungan elektromagnetik seluruh perangkat berselubung plastik rumit, jaringan π dapat dicadangkan di ujung RF, dan frekuensi resonansi dapat disetel secara halus menggunakan kapasitor yang dapat disesuaikan mulai dari 3 pF hingga 6,8 pF.
Bagaimana Cara Memilih Antena Pegas?
|
Langkah Seleksi |
Poin Penting |
Detail |
|
1. Konfirmasikan Frekuensi Pengoperasian |
Pilih antena berdasarkan protokol komunikasi & pita frekuensi |
Pita frekuensi umum: • 315 MHz: Perangkat kendali jarak jauh tradisional • 433 MHz: LoRa, smart meter, remote industri • 470/490 MHz: Peralatan IoT Industri • 868/915 MHz: Pita ISM untuk Eropa & Amerika Utara • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • Pita GSM: Modul komunikasi seluler |
|
2. Evaluasi Persyaratan Keuntungan |
Cocokkan penguatan dengan jarak transmisi |
•Jarak pendek (<100m): 0,8~2 dBi • Jarak menengah (100-500m): 2~3 dBi • Jarak jauh (>500m): Di atas 3 dBi |
|
3. Periksa Ruang Instalasi |
Cocokkan ukuran dan struktur dengan PCB |
1. Ukur ruang internal peralatan untuk memilih panjang dan diameter yang tepat. 2. Antena tipe bengkok tersedia untuk pemasangan PCB tepi di ruangan dengan ruangan terbatas. |
|
4. Menilai Lingkungan Aplikasi |
Perlindungan anti-interferensi & anti-korosi |
1. Peralatan dengan pelindung logam: Direkomendasikan antena polarisasi melingkar. 2. Lingkungan lembab/luar ruangan: Pelapisan perak/emas untuk anti-oksidasi. |
|
5. Pilih Pemasok yang Andal |
Layanan manufaktur khusus satu atap |
Qianmu Communication adalah pabrik & pemasok antena profesional, mendukung OEM & ODM, menyediakan layanan penuh termasuk desain antena, pengambilan sampel, dan produksi massal. |
Pertanyaan Umum
Q1: Mana yang lebih baik, antena pegas atau antena PCB?
J: Pilihannya bergantung pada persyaratan aplikasi spesifik. Solusi Antena Pegas cocok untuk aplikasi yang memerlukan transmisi jarak jauh (>100 meter), jangkauan segala arah, dan arah pemasangan yang fleksibel, sedangkan antena PCB lebih cocok untuk perangkat ringkas dengan ukuran ketat dan batasan biaya. Qianmu Communication memberikan solusi dan menawarkan rekomendasi profesional berdasarkan kebutuhan proyek yang berbeda.
Q2: Apakah penguatan yang lebih tinggi selalu berarti kinerja antena yang lebih baik?
J: Belum tentu. Penguatan yang lebih tinggi biasanya meningkatkan konsentrasi sinyal tetapi dapat mengurangi jangkauan pada arah tertentu. Pemilihan optimal harus mempertimbangkan jarak transmisi, persyaratan jangkauan, dan lingkungan aplikasi. Qianmu Communication menyediakan produk dengan opsi penguatan berbeda dari 0,8 hingga 3,5 dBi.
Q3: Bisakah antena disesuaikan?
J: Ya. Qianmu Communication menyediakan layanan penyesuaian OEM/ODM, termasuk penyesuaian frekuensi, modifikasi ukuran, pemilihan material, dan penyesuaian sudut tekuk untuk memenuhi berbagai kebutuhan aplikasi.
Q4: Berapa kisaran suhu pengoperasian?
J: Produk Komunikasi Qianmu beroperasi dengan andal dari -40℃ hingga +85℃, memenuhi persyaratan sebagian besar aplikasi industri dan konsumen.
Q5: Apakah pencocokan impedansi diperlukan?
J: Ya. Impedansi standarnya adalah 50Ω, dan aplikasi praktis mungkin memerlukan komponen yang cocok antara antena dan port pemancar RF untuk mencapai kinerja optimal. Qianmu Communication menyediakan dukungan teknis untuk pencocokan dan debugging antena.
Q6: Berapa jumlah pesanan minimum (MOQ)?
J: Qianmu Communication mendukung jumlah pesanan yang fleksibel, mulai dari sampel prototipe dan batch kecil hingga produksi skala besar. Untuk persyaratan MOQ terperinci, silakan hubungi tim penjualan kami.
