Antena Koin

Antena koin adalah antena RF eksternal berbentuk silinder yang ringkas dengan bentuk seperti tombol. Dirancang sebagai Antena Dual Band 2.4GHz 5.8GHz, ini memberikan solusi transmisi nirkabel ringan untuk perangkat elektronik kecil menggunakan komunikasi WiFi, Bluetooth, dan ZigBee.

Antena batang karet kancing yang dikembangkan sendiri oleh Qianmu Communication mengadopsi teknologi pencetakan dan penyegelan injeksi satu bagian. Ini mengintegrasikan elemen resonansi tembaga penuh dan lapisan pelindung reflektif logam di bagian bawah.

Dilengkapi dengan antarmuka berulir SMA standar, Antena Dual Band SMA ini dapat dipasang dan diamankan langsung ke rumah perangkat. Dibandingkan dengan antena batang karet ramping dan antena PCB internal, antena ini menawarkan struktur kompak dan tersembunyi dengan wadah tertutup untuk aplikasi di dalam dan luar ruangan.

Cara Kerjanya

Antena koin menggunakan osilator tembaga cincin dua lapis internal untuk transmisi dan penerimaan RF dual-band. Basis berbentuk kancing dilengkapi lapisan reflektif logam yang dirancang untuk membantu mengelola radiasi sinyal dan mengurangi pengaruh komponen elektronik di dekatnya.

1. Desain osilator berlapis:Lapisan atas dirancang untuk pita 2,4GHz yang digunakan oleh Bluetooth dan ZigBee, sedangkan lapisan bawah mendukung pita 5,8GHz yang digunakan oleh perangkat WiFi yang kompatibel. VSWR full-band yang dinyatakan adalah ≤1,35.

2. Perlindungan dasar dan manajemen interferensi:Lapisan reflektif logam bagian bawah dirancang untuk mengurangi pengaruh interferensi elektromagnetik dari papan utama perangkat, baterai litium, dan wadah logam. Performa sebenarnya bergantung pada lingkungan instalasi dan memerlukan pengujian pada perangkat yang telah selesai.

3. Perumahan tertutup dan tahan suhu:Housing cetakan injeksi satu bagian dirancang untuk perlindungan lingkungan. Kisaran suhu pengoperasian yang dinyatakan adalah -35°C hingga +70°C. Stabilitas frekuensi terkait suhu harus dikonfirmasi dalam kondisi pengujian yang ditentukan.

4. Pencocokan impedansi RF:Antena menggunakan impedansi nominal 50Ω untuk mendukung integrasi RF dan mengurangi ketidaksesuaian impedansi. Penguatan, VSWR, dan efisiensi radiasi dapat dievaluasi melalui pengujian RF yang sesuai.

Peralatan dan Aplikasi yang Kompatibel

1. Rumah Pintar:Sebagai Antena untuk Perangkat Rumah Pintar, dapat digunakan di gateway pintar mini, soket WiFi, alarm pintu dan jendela, dan remote kontrol Bluetooth. Strukturnya yang ringkas membantu mengakomodasi konektivitas nirkabel pada perangkat dengan ruang pemasangan terbatas.

2. Internet of Things Industri:Antena Sensor Nirkabel ini dapat dipertimbangkan untuk terminal suhu dan kelembapan mini, node pelacakan aset gudang, dan modul transmisi data nirkabel. Hal ini juga relevan dengan aplikasi Antena untuk Perangkat IoT di mana pita frekuensi dan kondisi pemasangan sesuai dengan persyaratan sistem.

3. Elektronik Portabel:Sebagai Antena Ringkas untuk Perangkat Portabel, antena ini dapat digunakan pada peralatan pemindaian genggam, detektor portabel, dan speaker Bluetooth mini. Tata letak perangkat dan kinerja RF harus dievaluasi sebelum integrasi akhir.

4. Perangkat Keamanan:Antena untuk Perangkat Keamanan Nirkabel ini mungkin cocok untuk kamera nirkabel kecil dan sistem kontrol akses. Untuk sistem entri berbasis Bluetooth yang kompatibel, ini dapat berfungsi sebagai Antena Kontrol Akses Bluetooth.

5. Aksesori RF:Aksesori opsional mencakup kabel pengumpan SMA-ke-IPEX dan komponen sambungan RF lain yang kompatibel. Pemilihan konektor harus dikonfirmasikan terhadap modul nirkabel dan antarmuka perangkat.

Fitur Produk Inti

Qianmu Communication menyediakan opsi antena koin untuk perangkat nirkabel ringkas, dengan spesifikasi dan konfigurasi antarmuka yang dipilih sesuai dengan kebutuhan aplikasi.

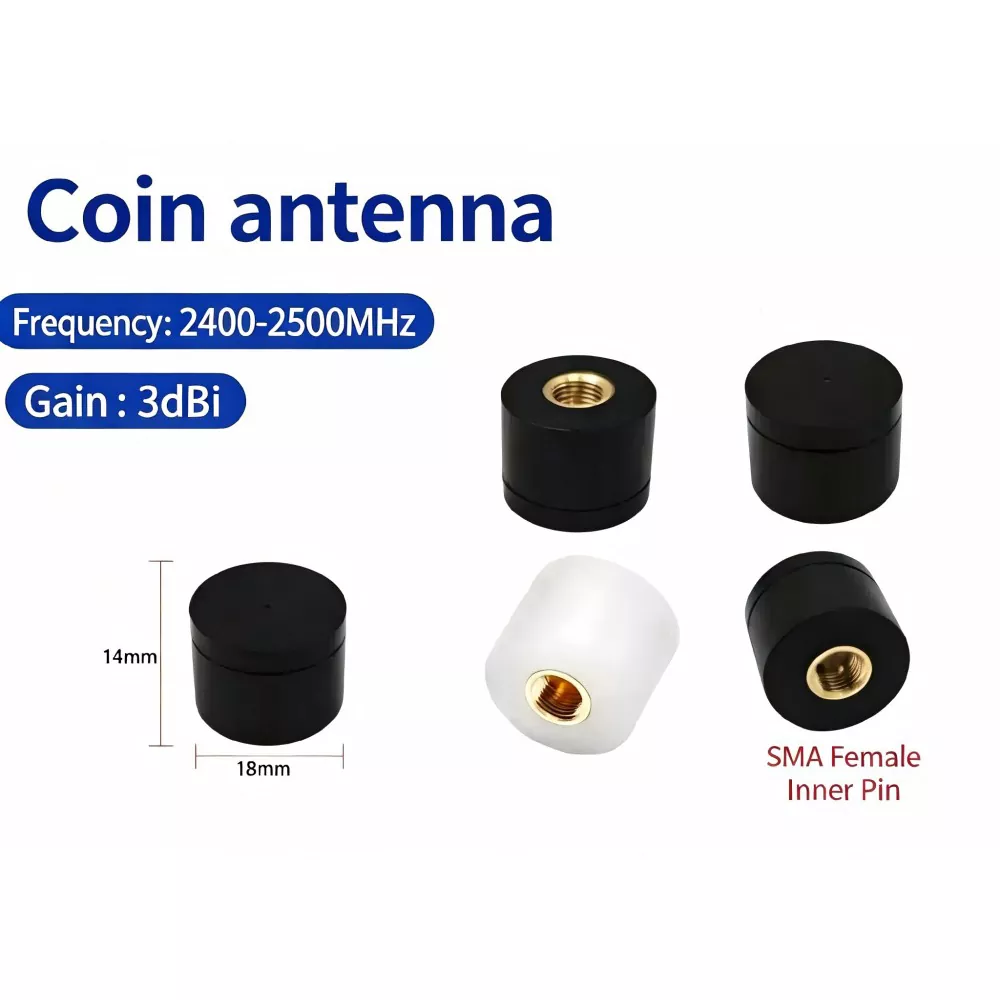

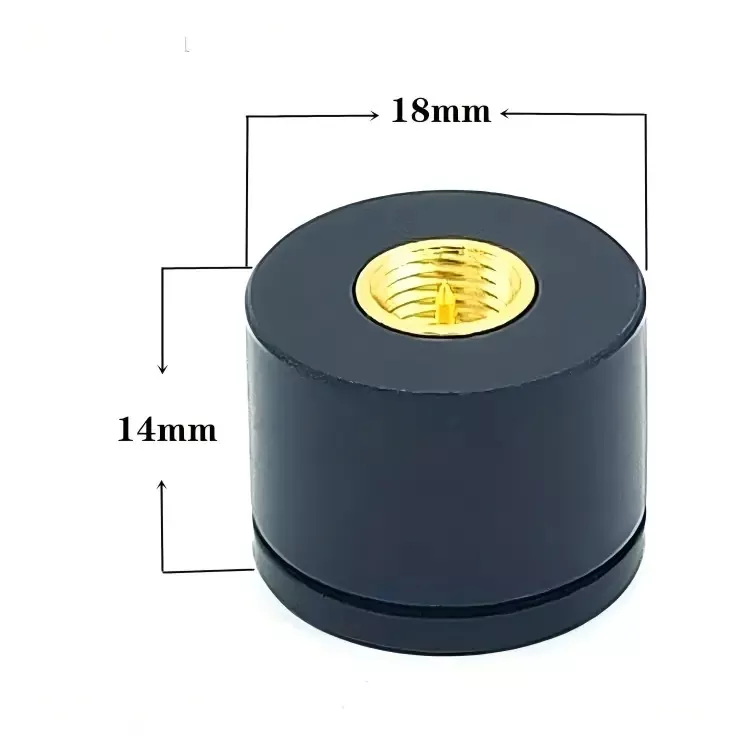

1. Struktur berbentuk tombol kompak:Tersedia dalam diameter dasar 15mm dan 18mm, dengan tinggi 14mm. Ukurannya yang kecil mendukung instalasi di mana ruang antena eksternal terbatas.

2. Operasi pita ganda:Antena WiFi Mini ini mendukung rentang frekuensi 2.4GHz dan 5.8GHz yang ditentukan. Tergantung pada konfigurasi perangkat, antena dapat digunakan di aplikasi WiFi, Bluetooth, dan ZigBee yang kompatibel. Konfirmasikan persyaratan frekuensi khusus protokol sebelum pemilihan.

3. Opsi antarmuka:Konfigurasi standar mencakup antarmuka SMA dengan pengaturan kontak berbeda. Aksesori yang kompatibel mungkin mencakup terminal solder dan kabel pengumpan IPEX generasi pertama atau generasi keempat, tergantung pada konfigurasi yang dipilih.

4. Perlindungan lingkungan:Housing berperingkat IP54 dirancang untuk memberikan perlindungan terhadap masuknya debu dan percikan air. Tersedia pilihan housing hitam putih sesuai stok dan kebutuhan pesanan.

5. Kustomisasi:Opsi Antena SMA khusus mungkin mencakup penyesuaian dimensi, pencetakan logo cangkang, dan konfigurasi konektor RF. Ketersediaan stok, waktu tunggu sampel, dan harga volume harus dikonfirmasi untuk setiap pesanan.

Spesifikasi Teknis

Contoh Aplikasi

1. Peralatan rumah pintar:Antena kompak dapat dipasang pada alarm pintu atau jendela WiFi di mana ruang perumahan terbatas. Jangkauan koneksi akhir bergantung pada penempatan antena, dinding, interferensi, dan konfigurasi RF perangkat.

2. Terminal sensor industri:Antena Sensor Nirkabel dapat digunakan dengan peralatan pemantauan suhu dan kelembaban. Untuk perangkat bertempat logam, posisi antena dan struktur tanah di sekitarnya harus dievaluasi untuk menentukan pengaruhnya terhadap kinerja RF.

3. Peralatan kontrol akses luar ruangan:Antena yang dipasang secara eksternal mungkin mendukung perangkat kontrol akses Bluetooth yang kompatibel. Penutup, segel konektor, dan pengaturan pemasangan harus diperiksa sesuai dengan kondisi lingkungan yang disyaratkan.

4. Peralatan genggam:Antena Mini untuk Perangkat Genggam ini dapat dipertimbangkan untuk pemindai kode batang nirkabel dan perangkat elektronik portabel lainnya yang memerlukan antena eksternal ringkas. Stabilitas koneksi harus divalidasi dalam lingkungan pengoperasian yang diinginkan.

Panduan Seleksi dan Pemesanan

1. Pemilihan frekuensi:Untuk perangkat yang menggunakan konfigurasi WiFi dan Bluetooth yang kompatibel, evaluasi model dual-band 2,4GHz dan 5,8GHz. Untuk aplikasi khusus Bluetooth, konfigurasi pita tunggal 2,4GHz dapat dipertimbangkan jika tersedia.

2. Lingkungan instalasi:Untuk perangkat dengan rumah logam, tinjau posisi pemasangan antena, jarak bebas, dan pengaturan grounding. Basis reflektif tidak menghilangkan kebutuhan pengujian RF pada wadah akhir.

3. Pilihan ukuran:Pertimbangkan versi diameter 15 mm bila ruang pemasangan terbatas. Versi 18mm dapat dipertimbangkan bila ruang yang tersedia dan karakteristik RF yang diperlukan mendukungnya; mengkonfirmasi kinerja daripada berasumsi bahwa model yang lebih besar selalu memberikan keuntungan yang lebih tinggi.

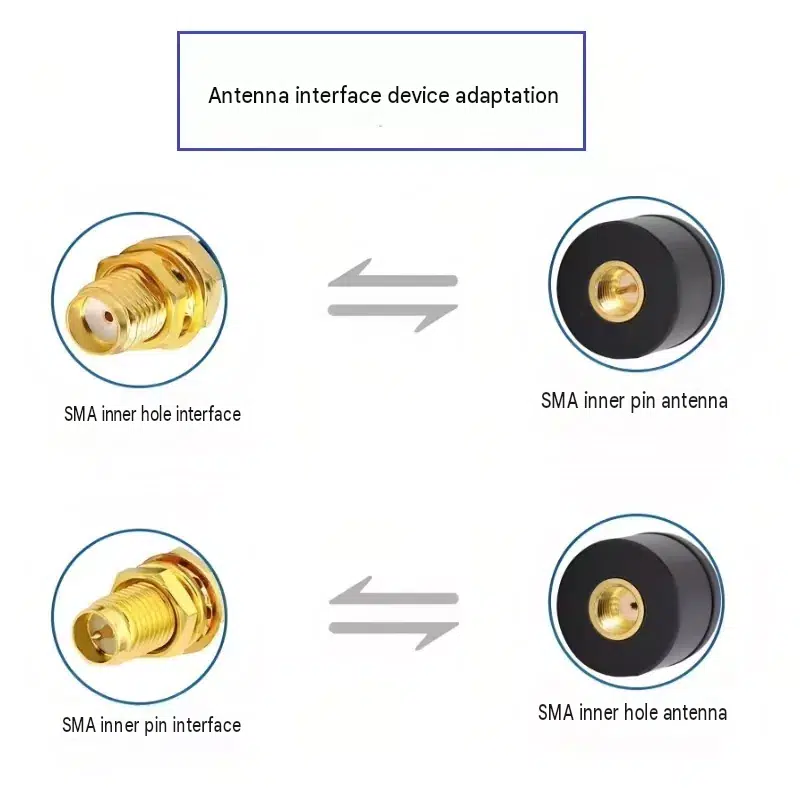

4. Persyaratan antarmuka dan ekspor:Konfirmasikan apakah perangkat memerlukan antarmuka pin dalam atau lubang dalam SMA. Kabel adaptor IPEX, konfigurasi konektor, dan kemasan ekspor netral dapat didiskusikan saat menyiapkan pesanan.

Pertanyaan Umum

1. Dapatkah antena ini digunakan dengan perangkat berselubung logam?

Ini mungkin cocok untuk perangkat berselubung logam, namun kinerjanya bergantung pada posisi pemasangan antena, jarak bebas, struktur tanah, dan desain rumah. Basis reflektif dimaksudkan untuk membantu mengatur interaksi dengan struktur di dekatnya. Dianjurkan untuk menguji pada perangkat yang sudah jadi.

2. Dapatkah antarmuka SMA diubah menjadi IPEX?

Kabel pengumpan yang kompatibel dan konfigurasi antarmuka mungkin tersedia, termasuk generasi IPEX tertentu. Harap konfirmasi jenis konektor, panjang kabel, dan pengaturan pemasangan yang diperlukan sebelum memesan.

3. Apakah laporan hasil uji laboratorium dapat diberikan?

Dokumentasi pengujian RF mungkin tersedia untuk konfigurasi produk yang berlaku. Konfirmasikan laporan yang tersedia, parameter terukur, dan kondisi pengujian dengan Qianmu Communication sebelum melakukan pemesanan.

4. Apakah Antena Dual Band 2.4GHz 5.8GHz ini cocok untuk perangkat WiFi dan Bluetooth?

Rentang frekuensi yang ditentukan mencakup pengoperasian 2,4GHz dan 5,8GHz. Kompatibilitas bergantung pada protokol nirkabel perangkat, pita frekuensi yang diperlukan, konektor, dan desain RF. Untuk perangkat ZigBee yang beroperasi pada 2.4GHz, konfirmasikan konfigurasi yang cocok dan validasi kinerja pada produk akhir.

5. Dapatkah konfigurasi konektor atau kabel disesuaikan?

Konfigurasi Antena SMA khusus mungkin tersedia untuk antarmuka perangkat dan persyaratan pemasangan yang berbeda. Menyediakan jenis konektor, panjang kabel, rentang frekuensi, dan aplikasi target sehingga konfigurasi yang diperlukan dapat dievaluasi.

6. Dapatkah antena ini digunakan pada sensor pintar dan peralatan portabel?

Ini mungkin cocok untuk aplikasi Antena WiFi untuk Sensor Cerdas dan produk nirkabel kompak lainnya ketika rentang frekuensi dan karakteristik RF memenuhi persyaratan perangkat. Untuk peralatan portabel, periksa ketersediaan ruang pemasangan, bahan penutup, dan posisi antena sebelum menyelesaikan desain.
