Bagaimana Antena Radio FM Terintegrasi Dapat Meningkatkan Penerimaan Sinyal di Perangkat Elektronik Ringkas

QianmumengembangkanAntena Radio FM bawaanuntuk produk kompak berkemampuan FM yang memerlukan penerimaan andal tanpa menambahkan antena eksternal terbuka. Dirancang untuk pita siaran FM 88–108 MHz, komponen RF ringkas ini menggabungkan inti ferit, kumparan tembaga yang digulung secara presisi, dan opsi koneksi fleksibel untuk sistem audio otomotif, speaker Bluetooth, radio portabel, peralatan rumah pintar, dan perangkat elektronik lainnya.

Antena FM internal lebih dari sekadar pengganti antena teleskopik yang menghemat ruang. Struktur induksi magnetik inti ferit, belitan kumparan yang presisi, faktor bentuk yang ringkas, dan desain sambungan yang dapat disesuaikan memungkinkan produsen untuk mengintegrasikan penerimaan FM ke dalam produk yang mengutamakan ruang pemasangan dan tampilan. Panduan ini menjelaskan cara kerja antena radio FM internal, karakteristik teknisnya, aplikasi yang sesuai, pertimbangan pemasangan, dan faktor utama yang harus dievaluasi pembeli saat mencari antena untuk proyek OEM atau ODM.

Daftar isi

• Apa Itu Antena Radio FM Bawaan?
• Bagaimana Cara Kerja Antena Radio FM Bawaan?
• Apa Fitur Utamanya?
• Dimana Bisa Digunakan?
• Apa Spesifikasi Teknisnya?
• Bagaimana Seharusnya Antena Dipasang?
• Bagaimana Seharusnya Pembeli Memilih Antena yang Tepat?
• Bagaimana Perbandingannya Dengan Antena FM Lainnya?
• Pertanyaan yang Sering Diajukan
• Mengapa Mempertimbangkan Antena FM Khusus?

Apa Itu Antena Radio FM Bawaan?

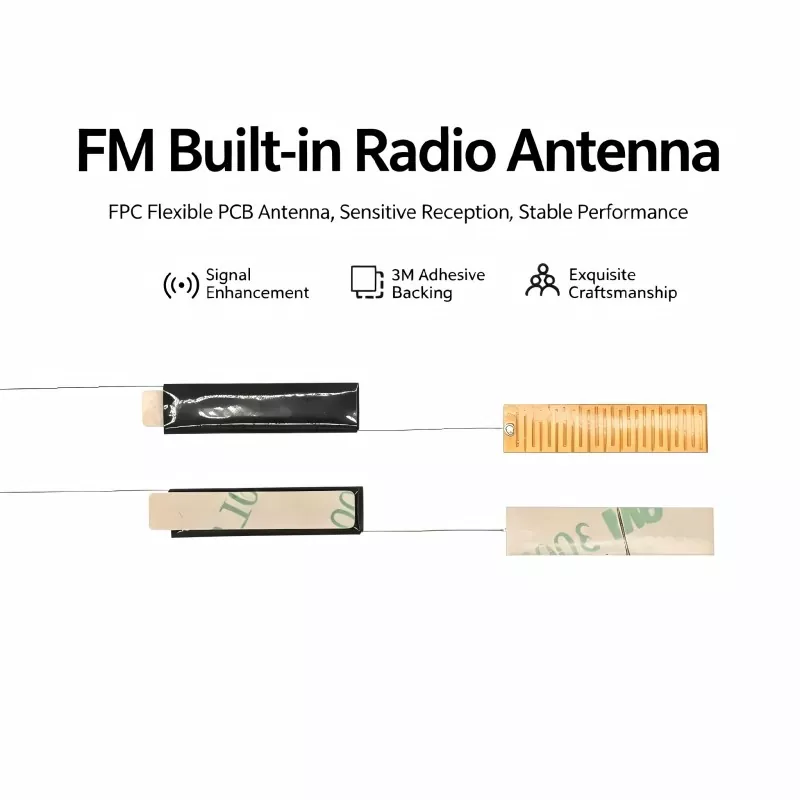

Antena Radio FM Terintegrasi adalah komponen penerima RF pasif internal yang dirancang untuk menerima sinyal siaran FM sambil tetap berada di dalam perangkat elektronik. Berbeda dengan antena teleskopik konvensional yang memanjang ke luar casing, antena internal dapat disembunyikan di dalam struktur produk, sehingga membantu produsen mempertahankan tampilan bersih sekaligus memanfaatkan ruang internal yang terbatas secara efisien.

Desain inti ferit yang khas terdiri dari inti ferit dengan permeabilitas tinggi, kawat tembaga berenamel dengan luka presisi, pelindung insulasi, dan terminal sambungan atau kabel timah. Bahan ferit memusatkan medan magnet di sekitar kumparan, sementara struktur belitan dirancang untuk mendukung penerimaan di seluruh rentang frekuensi FM yang diinginkan.

Bagi produsen yang mengembangkan perangkat elektronik konsumen kompak, struktur ini dapat menyederhanakan integrasi produk. Antena dapat diposisikan sesuai dengan tata letak PCB dan desain penutupnya, sehingga tidak memerlukan bukaan antena eksternal khusus.

Untuk informasi lebih spesifik tentang produk, pembeli dapat meninjau halaman produk Antena Radio FM Bawaan.

Bagaimana Cara Kerja Antena Radio FM Bawaan?

Prinsip operasinya terutama didasarkan pada induksi dan resonansi elektromagnetik. Ketika sinyal siaran FM mencapai antena, inti ferit membantu memusatkan medan magnet frekuensi tinggi di sekitar kumparan. Konduktor luka presisi kemudian mengubah energi elektromagnetik menjadi sinyal RF listrik yang dapat diproses oleh rangkaian penerima.

1. Konsentrasi Medan Magnet

Inti ferit dengan permeabilitas tinggi memusatkan medan magnet frekuensi tinggi di sekitar belitan. Struktur ini sangat berguna ketika produsen membutuhkan antena yang dapat masuk ke dalam ruang internal yang kompak dengan tetap mempertahankan penerimaan FM yang dapat diandalkan.

2. Konversi Elektromagnetik

Kumparan tembaga yang mengelilingi inti ferit merespons perubahan medan magnet dan menghasilkan sinyal listrik. Sinyal ini kemudian ditransfer melalui sambungan antena ke rangkaian penerima FM.

3. Resonansi Frekuensi

Parameter lilitan kumparan, termasuk jumlah lilitan dan susunan lilitan, mempengaruhi karakteristik frekuensi antena. Penyetelan yang tepat membantu antena beroperasi dalam pita FM yang diinginkan dan mendukung penerimaan yang stabil.

4. Transmisi Sinyal

Setelah konversi, sinyal RF yang diterima bergerak melalui kabel antena atau pin koneksi ke sirkuit penerima FM, di mana sinyal tersebut diperkuat, diterjemahkan, dan diubah menjadi output audio.

Apa Fitur Utamanya?

Saat memilih antena FM internal untuk produk komersial, para insinyur biasanya mempertimbangkan kinerja penerimaan, dimensi fisik, ketahanan interferensi, suhu pengoperasian, dan fleksibilitas integrasi. Karakteristik berikut membuat desain internal inti ferit cocok untuk banyak perangkat ringkas.

• Rentang pengoperasian 88–108 MHz:Dirancang berdasarkan rentang frekuensi siaran FM yang umum digunakan.
• Struktur internal yang kompak:Memungkinkan produsen untuk mengintegrasikan penerimaan FM tanpa antena eksternal yang menonjol.
• Gulungan kumparan presisi:Mendukung karakteristik listrik dan kinerja frekuensi yang konsisten.
• Konstruksi inti ferit:Mengkonsentrasikan medan magnet dan mendukung penerimaan sinyal yang efisien.
• Desain sadar interferensi:Pertimbangan isolasi dan struktural dapat membantu mengurangi interferensi elektromagnetik yang tidak diinginkan.
• Kustomisasi fleksibel:Dimensi inti, parameter belitan, panjang kabel, pin, dan konektor dapat disesuaikan dengan kebutuhan produk.
• Suhu pengoperasian yang luas:Desain Qianmu yang direferensikan menentukan pengoperasian dari -20°C hingga +85°C.

Dimana Bisa Digunakan?

Struktur antena FM internal yang ringkas membuatnya cocok untuk produk yang paparan antena eksternalnya tidak diinginkan atau tidak praktis. Aplikasi dapat berkisar dari elektronik konsumen hingga peralatan otomotif dan industri.

Apa Spesifikasi Teknisnya?

Spesifikasi teknis harus selalu disesuaikan dengan sirkuit receiver, enclosure, posisi pemasangan, dan target pasar. Spesifikasi berikut mewakili konfigurasi produk Qianmu yang direferensikan dan dapat berfungsi sebagai titik awal untuk evaluasi teknik.

Kinerja sebenarnya dapat bervariasi tergantung pada IC penerima, tata letak PCB, bahan penutup, lingkungan elektromagnetik sekitar, kekuatan sinyal lokal, dan posisi pemasangan antena. Oleh karena itu, pengujian prototipe tetap penting sebelum produksi massal.

Bagaimana Seharusnya Antena Dipasang?

Penempatan yang benar sangat penting untuk mencapai penerimaan FM yang konsisten. Bahkan antena yang dirancang dengan baik pun dapat mengalami penurunan kinerja jika ditempatkan dekat dengan sumber interferensi kuat atau bahan yang tidak sesuai.

Langkah 1: Pilih Posisi Instalasi

Tempatkan antena di area internal yang relatif terbuka dan, jika memungkinkan, dekat dengan permukaan bagian dalam enclosure. Hindari menempatkannya langsung di samping chip frekuensi tinggi, komponen daya, sumber panas, atau sumber interferensi kuat lainnya.

Langkah 2: Amankan Antena

Dukungan perekat berinsulasi dapat memberikan metode pemasangan sederhana untuk desain yang kompatibel. Metode pemasangan harus menjaga posisi antena tetap kuat dan mencegah pergerakan yang dapat mempengaruhi kemampuan pengulangan selama pengoperasian produk.

Langkah 3: Hubungkan Antena

Hubungkan kabel atau pin antena ke antarmuka antena FM yang ditentukan pada PCB. Sambungan yang disolder harus aman dan bebas dari arus pendek, sedangkan sambungan tipe steker harus memiliki retensi mekanis yang cukup.

Langkah 4: Uji Penerimaan

Setelah perakitan, hidupkan perangkat dan lakukan pemindaian stasiun FM. Evaluasi jumlah stasiun, kejernihan audio, kebisingan latar belakang, stabilitas sinyal, dan konsistensi penerimaan di berbagai lokasi.

Bagaimana Seharusnya Pembeli Memilih Antena yang Tepat?

Harga saja tidak menentukan pemilihan antena. Untuk proyek OEM dan ODM, tim pembelian dan teknisi harus mengevaluasi antena sebagai bagian dari sistem RF yang lengkap.

1. Konfirmasikan rentang frekuensi:Pastikan antena sesuai untuk pita siaran FM target.
2. Periksa ruang yang tersedia:Berikan dimensi enclosure dan PCB yang akurat sebelum memilih struktur antena.
3. Tinjau metode koneksi:Tentukan panjang kabel, desain terminal, jenis konektor, atau persyaratan koneksi PCB.
4. Evaluasi lingkungan operasi:Produk otomotif, portabel, dalam ruangan, dan luar ruangan mungkin memerlukan pertimbangan mekanis dan termal yang berbeda.
5. Pertimbangkan interferensi elektromagnetik:Identifikasi prosesor terdekat, peralihan catu daya, layar, motor, dan sumber kebisingan potensial lainnya.
6. Minta sampel:Uji antena di dalam wadah sebenarnya dan dengan sirkuit penerima FM yang diinginkan sebelum menyetujui produksi massal.
7. Diskusikan penyesuaian:Untuk proyek volume, dimensi inti dan parameter belitan yang disesuaikan dapat memberikan integrasi yang lebih baik daripada antena umum.

Bagaimana Perbandingannya Dengan Antena FM Lainnya?

Struktur antena yang berbeda melayani kebutuhan produk yang berbeda. Antena PCB mungkin berguna jika PCB menyediakan ruang yang cukup, sedangkan antena teleskopik dapat berguna jika antena terbuka dapat diterima. Desain internal inti ferit sangat relevan ketika produsen memprioritaskan pemasangan tersembunyi dan integrasi mekanis yang ringkas.

Pertanyaan yang Sering Diajukan

1. Frekuensi apa yang didukung oleh Antena Radio FM Bawaan?

Antena Qianmu yang direferensikan dirancang untuk pita siaran FM 88–108 MHz. Persyaratan frekuensi tertentu dapat didiskusikan selama penyesuaian untuk berbagai aplikasi dan pasar.

2. Dapatkah dimensi antena dan panjang kabel disesuaikan?

Ya. Kustomisasi dapat mencakup ukuran inti ferit, parameter belitan koil, panjang timah, bahan pin, dan jenis konektor. Opsi ini memungkinkan antena untuk lebih cocok dengan casing dan tata letak PCB yang tersedia.

3. Apakah antena internal cocok untuk sistem audio otomotif?

Ya. Desain antena FM internal dapat diintegrasikan ke dalam sistem audio dalam mobil, radio Bluetooth, head unit multimedia, dan peralatan serupa. Proyek otomotif harus dievaluasi melalui pemasangan sebenarnya dan pengujian RF karena struktur kendaraan dan elektronik dapat mempengaruhi penerimaan.

4. Apakah kinerja antena bergantung pada tata letak PCB?

Ya. Kinerja penerimaan dipengaruhi tidak hanya oleh antena tetapi juga oleh IC penerima, tata letak PCB, grounding, komponen sekitar, struktur enclosure, dan lingkungan elektromagnetik. Pengujian prototipe direkomendasikan sebelum produksi massal.

5. Dapatkah sampel diberikan sebelum produksi massal?

Evaluasi sampel adalah bagian penting dari pengembangan antena khusus. Pembeli dapat mendiskusikan persyaratan sampel dengan Qianmu dan menguji antena di dalam perangkat yang dimaksud sebelum beralih ke produksi volume.

Mengapa Mempertimbangkan Antena FM Khusus?

Bagi produsen yang mengembangkan produk elektronik berkemampuan FM, antena harus dipilih sebagai bagian integral dari sistem RF daripada diperlakukan sebagai aksesori yang berdiri sendiri. Desain internal yang serasi dapat membantu menghemat ruang pemasangan, menjaga tampilan casing tetap bersih, dan memberikan solusi praktis untuk aplikasi FM otomotif, portabel, rumah pintar, dan industri.

Qianmu menyediakan solusi antena FM internal dengan opsi penyesuaian yang mencakup dimensi inti ferit, belitan koil, panjang kabel, terminal koneksi, dan integrasi struktural. Untuk proyek OEM dan ODM, tim teknik dapat menentukan persyaratan frekuensi, ruang yang tersedia, antarmuka PCB, lingkungan pengoperasian, dan kinerja penerimaan yang diharapkan sebelum validasi sampel. Jika Anda sedang mengembangkan produk berkemampuan FM baru atau mencari mitra manufaktur antena China yang andal,Hubungi kamiuntuk mendiskusikan aplikasi Anda, meminta solusi khusus, dan memulai evaluasi sampel dengan Qianmu.
