Mengapa Antena Headphone Fleksibel Penting untuk Perangkat Audio Nirkabel Generasi Berikutnya

Ketika earbud dan headphone nirkabel menjadi lebih kecil, lebih cerdas, dan lebih kaya fitur, desain antena memainkan peran yang semakin penting dalam menjaga komunikasi nirkabel yang andal.QianmumengembangkanAntena Headphone Fleksibeluntuk earbud TWS, headphone nirkabel, perangkat konduksi tulang, dan produk audio Bluetooth ringkas lainnya, memberikan solusi RF yang fleksibel, ultra-tipis, dan dapat disesuaikan untuk aplikasi dengan ruang terbatas.

Antena yang andal sangat penting untuk komunikasi Bluetooth yang stabil, terutama ketika headphone nirkabel perlu dioperasikan dalam ruang internal yang sangat padat dan tidak beraturan. AAntena Headphone Fleksibelmenggunakan substrat PI atau LCP yang fleksibel dengan pola radiasi konduktif yang presisi, memungkinkan antena menyesuaikan diri dengan permukaan melengkung sambil mempertahankan kinerja RF yang dapat diandalkan.

Daftar isi

• Mengapa Desain Antena Begitu Penting pada Headphone Modern?
• Apa Itu Antena Headphone Fleksibel?
• Bagaimana Cara Kerja Antena Headphone Fleksibel?
• Apa Keuntungan Utama Antena Headphone Fleksibel?
• Di Mana Antena Headphone Fleksibel Dapat Digunakan?
• Spesifikasi Teknis Apa yang Harus Dipertimbangkan Pembeli?
• Bagaimana Perbandingannya dengan Antena Tradisional?
• Bagaimana Seharusnya Produsen Memilih Antena yang Tepat?
• Mengapa Manufaktur dan Pengujian RF Penting?
• Pertanyaan yang Sering Diajukan
• Kesimpulan

Mengapa Desain Antena Begitu Penting pada Headphone Modern?

Headphone nirkabel mengandalkan komunikasi frekuensi radio untuk bertukar audio dan mengontrol data dengan ponsel cerdas, tablet, komputer, dan perangkat berkemampuan Bluetooth lainnya. Meskipun antena hanya menempati sedikit ruang fisik, desainnya dapat mempunyai pengaruh besar terhadap kinerja nirkabel.

Lingkungan internal earbud TWS modern sangat menantang. Baterai, speaker, mikrofon, komponen pengisi daya, prosesor, struktur pelindung, dan komponen mekanis semuanya bersaing untuk mendapatkan ruang terbatas. Pada saat yang sama, antena beroperasi dekat dengan tubuh manusia, yang dapat mempengaruhi propagasi RF dan karakteristik sinyal.

Solusi antena tradisional mungkin memerlukan ruang PCB khusus atau area pemasangan yang relatif besar. Antena fleksibel memberikan kebebasan lebih besar bagi para insinyur untuk memposisikan elemen radiasi di sepanjang permukaan internal yang melengkung, kompartemen baterai, batang, atau area lain yang tersedia.

Oleh karena itu, bagi produsen yang mengembangkan produk Bluetooth kompak, pemilihan antena harus dipertimbangkan pada tahap awal desain mekanis dan RF daripada diperlakukan sebagai komponen perakitan akhir.

Apa Itu Antena Headphone Fleksibel?

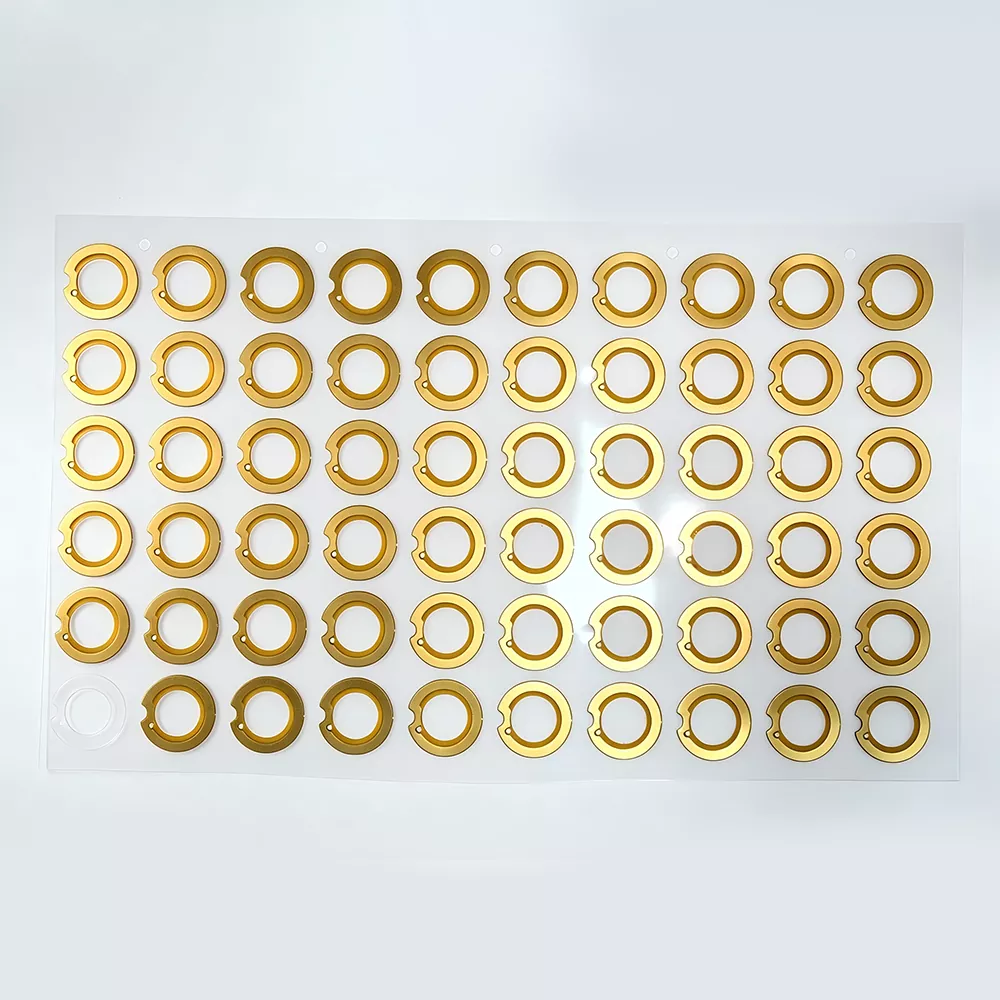

A Antena Headphone Fleksibeladalah antena RF mini yang dirancang untuk perangkat audio nirkabel ringkas. Umumnya menggunakan substrat PI atau LCP fleksibel dengan pola radiasi konduktif yang dibentuk melalui proses manufaktur dan etsa yang presisi.

Tidak seperti antena PCB yang kaku, struktur fleksibelnya dapat ditekuk dan disesuaikan dengan permukaan yang melengkung atau tidak beraturan. Hal ini membuatnya sangat cocok untuk produk yang rongga antenanya sempit, melengkung, atau sulit diakomodasi dengan komponen kaku konvensional.

Antena headphone fleksibel biasanya dirancang untuk pita ISM Bluetooth 2,4 GHz dan dapat mendukung aplikasi Bluetooth modern. Tergantung pada proyeknya, produsen dapat menyesuaikan dimensi antena, substrat, panjang kabel, konfigurasi terminal, dan metode pemasangan agar sesuai dengan arsitektur produk.

Fleksibilitas desain ini membuat antena berbasis FPC sangat menarik untuk earbud TWS, headphone nirkabel, headphone konduksi tulang, perangkat neckband, dan produk nirkabel kompak lainnya.

Bagaimana Cara Kerja Antena Headphone Fleksibel?

Prinsip pengoperasian antena headphone fleksibel didasarkan pada pengubahan sinyal RF listrik menjadi gelombang elektromagnetik dan menerima energi elektromagnetik dari lingkungan sekitar.

1. Chipset Bluetooth menghasilkan sinyal listrik frekuensi tinggi.
2. Sinyal RF bergerak melalui jalur transmisi menuju antena.
3. Pola radiasi konduktif mengubah sinyal listrik menjadi energi elektromagnetik.
4. Antena memancarkan sinyal ke lingkungan sekitar.
5. Selama penerimaan, antena menangkap sinyal elektromagnetik yang dikirimkan oleh perangkat Bluetooth yang dipasangkan.
6. Energi RF yang diterima diubah menjadi sinyal listrik dan ditransfer ke modul komunikasi Bluetooth.

Karena headphone dan earbud dikenakan dekat dengan tubuh manusia, pencocokan antena, grounding, dan posisi sangatlah penting. Tubuh manusia, baterai, komponen logam, dan bahan rumah semuanya dapat mempengaruhi karakteristik impedansi dan radiasi antena.

Oleh karena itu, penyetelan RF yang tepat sangat penting. Antena yang dirancang dengan baik harus dievaluasi di dalam wadah produk sebenarnya, bukan hanya diuji sebagai komponen terisolasi. Hal ini membantu para insinyur mengidentifikasi efek detuning dan mengoptimalkan kinerja nirkabel akhir.

Apa Keuntungan Utama Antena Headphone Fleksibel?

Konstruksi Ultra Tipis

Ruang adalah salah satu tantangan terbesar dalam pengembangan earbud TWS. Konstruksi antena FPC yang fleksibel memungkinkan produsen untuk mengintegrasikan komponen RF ke dalam ruang sempit tanpa menempati volume mekanis yang berlebihan.

Tergantung pada konfigurasinya, ketebalan antena fleksibel tersedia sekitar 0,12–0,30 mm, dengan opsi umum termasuk 0,15 mm, 0,20 mm, dan 0,25 mm. Hal ini membantu desainer produk mengoptimalkan ruang internal yang berharga.

Fleksibilitas Luar Biasa

Substrat yang fleksibel memungkinkan antena mengikuti permukaan internal yang melengkung dan tidak beraturan. Hal ini sangat berguna ketika antena kaku konvensional tidak dapat masuk ke dalam struktur yang ada.

Untuk produk yang mengalami pembengkokan berulang atau gerakan mekanis, ketahanan pembengkokan merupakan pertimbangan penting lainnya. Pemilihan substrat dan desain perekat yang tepat dapat meningkatkan keandalan mekanis selama penggunaan jangka panjang.

Kinerja RF Bluetooth yang Stabil

Kinerja antena tidak hanya bergantung pada elemen radiasi itu sendiri. Desain titik umpan, grounding, pencocokan impedansi, posisi pemasangan, dan komponen di dekatnya semuanya dapat memengaruhi karakteristik RF.

Oleh karena itu, pemasok antena profesional harus mampu memberikan dukungan desain RF dan rekomendasi penyetelan dibandingkan hanya menyediakan antena standar.

Perakitan Mudah

Antena fleksibel dapat dilengkapi dengan lapisan perekat tahan panas, sehingga dapat dipasang langsung ke permukaan internal yang diinginkan. Hal ini dapat mengurangi kebutuhan struktur pemasangan mekanis tambahan dan menyederhanakan perakitan.

Kemampuan Kustomisasi Tinggi

Rumah headphone yang berbeda memerlukan geometri antena yang berbeda. Solusi yang disesuaikan dapat mengakomodasi variasi dalam:

• Garis besar dan dimensi antena
• Frekuensi operasi
• Panjang timah
• Tipe konektor dan terminal
• Substrat PI atau LCP
• Lokasi instalasi
• Jari-jari lentur
• Struktur perumahan produk

Di Mana Antena Headphone Fleksibel Dapat Digunakan?

Meskipun teknologi ini sangat terkait dengan earbud TWS, antena fleksibel dapat mendukung lebih banyak produk audio nirkabel ringkas.

Spesifikasi Teknis Apa yang Harus Dipertimbangkan Pembeli?

Saat mencari antena fleksibel dari produsen atau pemasok China, pembeli harus mengevaluasi spesifikasi kelistrikan dan mekanik. Antena yang sesuai dengan ruang yang tersedia mungkin masih memerlukan penyetelan RF setelah dipasang di dalam produk jadi.

Nilai-nilai ini harus diperlakukan sebagai spesifikasi referensi. Performa akhir bergantung pada desain antena, tata letak PCB, struktur grounding, material housing, posisi pemasangan, dan arsitektur RF secara keseluruhan.

Bagaimana Perbandingannya dengan Antena Tradisional?

Produsen umumnya memiliki beberapa teknologi antena yang perlu dipertimbangkan, termasuk antena pegas, antena PCB kaku, dan antena FPC fleksibel. Opsi yang paling sesuai bergantung pada arsitektur produk, ruang yang tersedia, target biaya, persyaratan RF, dan volume produksi yang diharapkan.

Untuk earbud dengan struktur wadah tidak beraturan atau ruang internal yang sangat terbatas, konstruksi FPC yang fleksibel dapat memberikan keuntungan integrasi mekanis yang signifikan. Hal ini memungkinkan perancang antena untuk mengatasi komponen yang ada daripada mengharuskan seluruh struktur produk untuk mengakomodasi antena yang kaku.

Bagaimana Seharusnya Produsen Memilih Antena yang Tepat?

Memilih antena headphone harus dimulai dengan produk jadi, bukan dengan katalog antena umum. Faktor-faktor berikut dapat membantu produsen membuat keputusan yang lebih andal.

1. Ukur ruang yang tersedia.Memberikan informasi akurat tentang panjang, lebar, tinggi, lekukan, dan komponen sekitar rongga antena.
2. Tentukan persyaratan RF.Konfirmasikan rentang frekuensi Bluetooth, jarak komunikasi yang diharapkan, persyaratan impedansi, dan lokasi antena.
3. Pertimbangkan material perumahan.Plastik, logam, baterai, komponen pelindung, dan struktur konduktif lainnya dapat memengaruhi kinerja RF.
4. Evaluasi persyaratan mekanis.Produk yang terkena getaran, gerakan, atau pembengkokan berulang kali memerlukan fleksibilitas dan kinerja pemasangan yang sesuai.
5. Minta sampel prototipe.Menguji antena di dalam enclosure sebenarnya memberikan hasil yang lebih berarti dibandingkan mengevaluasi antena secara mandiri.
6. Tinjau kemampuan manufaktur.Untuk proyek produksi massal, nilai konsistensi kualitas, pengujian RF, penyesuaian, dokumentasi, dan kemampuan pengiriman.

Memberikan gambar produk 2D atau 3D yang akurat selama tahap pengembangan memungkinkan produsen antena mengoptimalkan desain dengan lebih efisien. Validasi prototipe kemudian dapat membantu mengurangi risiko ditemukannya masalah RF setelah perkakas dan produksi massal dimulai.

Mengapa Manufaktur dan Pengujian RF Penting?

Performa antena sangat bergantung pada konsistensi manufaktur. Variasi kecil dalam dimensi, pola konduktif, posisi konektor, penempatan perekat, atau karakteristik media dapat memengaruhi hasil akhir RF.

Oleh karena itu, produsen antena yang berpengalaman harus menyediakan lebih dari sekedar komponen fisik. Rekayasa RF, pengembangan sampel, pencocokan impedansi, penyetelan, inspeksi produksi, dan dokumentasi teknis semuanya dapat berkontribusi pada proses pengembangan produk yang lebih dapat diprediksi.

Pengujian RF profesional dapat mencakup verifikasi kinerja dalam ruang anechoic, pengujian lingkungan, siklus suhu, pengujian tekukan mekanis, dan prosedur kontrol kualitas lainnya sesuai dengan persyaratan aplikasi.

Untuk pengadaan internasional, dokumentasi dan jaminan kualitas juga penting. Tergantung pada proyeknya, pembeli mungkin memerlukan dokumentasi kepatuhan material, laporan inspeksi, informasi pengepakan, dokumen komersial, dan dukungan terkait ekspor lainnya.

Pertanyaan yang Sering Diajukan

Q1: Apa itu Antena Headphone Fleksibel?

Antena Headphone Fleksibel adalah antena RF tipis dan dapat ditekuk yang dirancang untuk produk audio nirkabel ringkas seperti earbud TWS, headphone Bluetooth, headphone konduksi tulang, dan headset nirkabel. Substratnya yang fleksibel memungkinkannya menyesuaikan diri dengan permukaan internal yang melengkung.

Q2: Dapatkah Antena Headphone Fleksibel mendukung Bluetooth 5.3?

Ya. Antena 2,4 GHz yang dirancang dengan baik dapat digunakan dengan aplikasi Bluetooth 5.3 jika tata letak RF, pencocokan impedansi, grounding, dan kondisi pemasangan diterapkan dengan benar.

Q3: Dapatkah dimensi antena disesuaikan?

Ya. Antena fleksibel dapat disesuaikan sesuai dengan ruang internal dan struktur mekanis produk. Parameter seperti panjang, lebar, bentuk, ketebalan, panjang timah, konfigurasi konektor, dan metode pemasangan dapat disesuaikan dengan kebutuhan proyek.

Q4: Bahan substrat apa yang umumnya tersedia?

PI dan LCP umumnya menggunakan bahan substrat antena fleksibel. Bahan yang sesuai bergantung pada karakteristik RF yang diperlukan, fleksibilitas mekanis, kondisi suhu, persyaratan keandalan, dan target biaya produksi.

Q5: Dapatkah antena fleksibel menggunakan lapisan perekat?

Ya. Bagian belakang berperekat dapat menyederhanakan pemasangan dengan membiarkan antena dipasang langsung ke permukaan internal yang diinginkan. Jenis perekat harus dipilih berdasarkan suhu pengoperasian, bahan wadah, proses perakitan, dan kondisi servis yang diharapkan.

Q6: Informasi apa yang harus diberikan pembeli saat meminta antena khusus?

Pembeli idealnya harus menyediakan gambar produk, ruang antena yang tersedia, informasi tata letak PCB, pita frekuensi target, persyaratan konektor, bahan rumah, posisi pemasangan, persyaratan mekanis, dan lingkungan aplikasi yang diharapkan. Informasi ini membantu produsen mengembangkan solusi antena yang lebih sesuai.

Q7: Mengapa kinerja antena harus diuji di dalam produk akhir?

Antena tidak beroperasi secara independen. Baterai, PCB, komponen logam, wadah plastik, struktur grounding, dan tubuh manusia semuanya dapat memengaruhi kinerja RF. Oleh karena itu, pengujian antena di dalam penutup akhir memberikan evaluasi stabilitas koneksi dan kinerja nirkabel secara keseluruhan yang lebih realistis.

Kesimpulan

Meningkatnya permintaan akan produk audio nirkabel yang lebih kecil dan cerdas menciptakan tantangan integrasi antena yang semakin kompleks. AAntena Headphone Fleksibelmenawarkan solusi efektif dengan menggabungkan dimensi ringkas, fleksibilitas mekanis, geometri yang dapat disesuaikan, dan kinerja RF Bluetooth yang andal. Untuk earbud TWS, headphone konduksi tulang, perangkat neckband, dan produk nirkabel ringkas lainnya, teknologi antena fleksibel dapat memberikan kebebasan desain yang lebih besar sekaligus membantu produsen mengatasi struktur internal yang padat.

Bagi perusahaan yang mencari solusi antena khusus, bermitra dengan produsen berpengalaman dapat menyederhanakan pengembangan prototipe, penyetelan RF, pengujian, dan produksi massal. Jika Anda sedang mengembangkan headphone nirkabel, earbud TWS, atau produk audio Bluetooth baru dan memerlukan antena yang sesuai dengan kebutuhan mekanis dan RF spesifik Anda,Hubungi kamiuntuk mendiskusikan gambar Anda, spesifikasi teknis, persyaratan penyesuaian, sampel, dan rencana produksi dengan tim teknik antena Qianmu.
